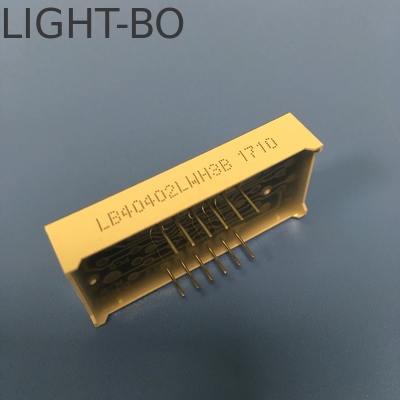

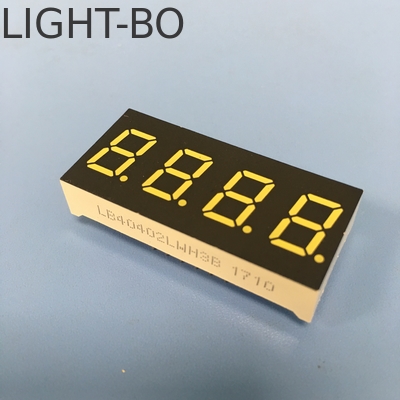

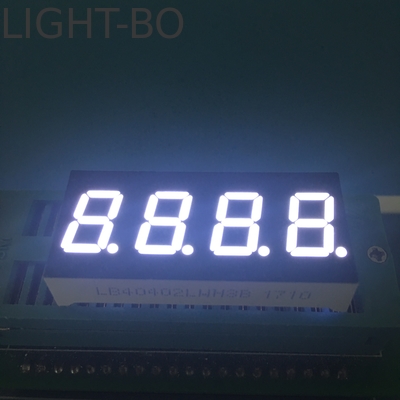

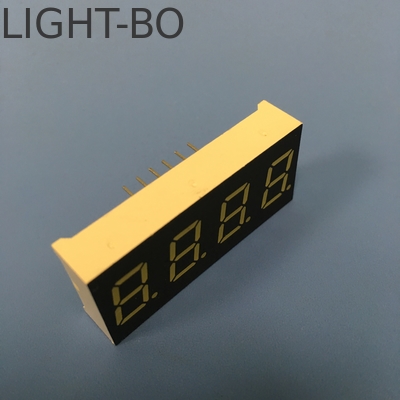

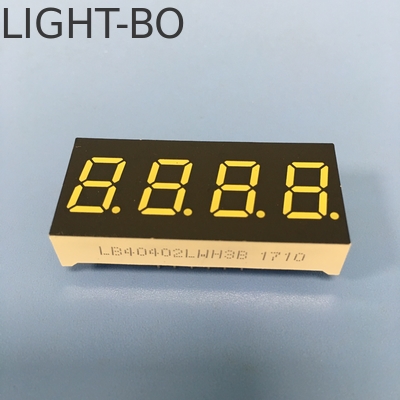

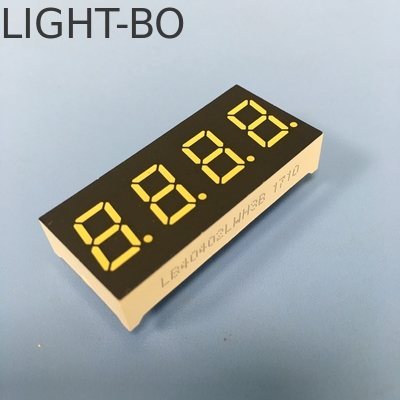

अल्ट्रा ब्राइट व्हाइट 4 डिजिट 0.4 इंच 7 इंस्ट्रूमेंट पैनल के लिए कॉमन कैथोड सेगमेंट एलईडी डिस्प्ले

अल्ट्रा ब्राइट व्हाइट 4 डिजिट 0.4 इंच 7 इंस्ट्रूमेंट पैनल के लिए कॉमन कैथोड सेगमेंट एलईडी डिस्प्ले

• 0.4 इंच का 4-अंकीय 7 खंड एलईडी डिस्प्ले

•

• चरित्र की ऊँचाईः 0.4 इंच (10.16 मिमी)

•

• बाहरी आयामः 39.5*18 x 7 मिमी

•

• ध्रुवीयताःसामान्य कैथोड

•

• पीले रंग के खंडों से बना काला सतह

• एलईडी रंगः अल्ट्रा उज्ज्वल सफेद

• रंग तापमानः 6000-6800K

• IV: 80-100mcd

• वीएफ:2.8-3.2V

• आगे की धारा:5-10 एमए/एलईडी

• उत्सर्जक रंगः लाल, नीले, हरे, एम्बर, नारंगी, सफेद में उपलब्ध है

• पूर्ण अधिकतम रेटिंग्स ((Ta=25oC)

  पैरामीटर	प्रतीक	रेटिंग	इकाई
  आगे की धारा ((प्रति पासा)	आइपीएम	20	mA
  रिवर्स वोल्टेज ((प्रति पासा)	वीआर	5	वी
  शक्ति विसर्जन (प्रति पासा)	पीएम	80	mW
  परिचालन तापमान सीमा	टॉप	-40~+85	oC
  भंडारण तापमान सीमा	Tstg	-40~+85	oC
  मिलाप तापमान ((≤3 सेकंड)	थ	260	oC



  कोडः पीला हरा-जे

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.4	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	30		40	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	569		574	एनएम



  कोडःअम्बर/पीला -Y

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.5	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	60		80	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	585		595	एनएम



  कोडः नारंगी - एफ

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.4	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	60		80	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	600		605	एनएम



  कोडःसुपर ब्राइट रेड-आर

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	50		60	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	630		635	एनएम



  कोडः अल्ट्रा ब्राइट रेड -यूआर

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	80		100	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	625		635	एनएम



  कोडः शुद्ध हरा -जी

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	2.6		3.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	120		180	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	515		525	एनएम



  कोडः अल्ट्रा ब्राइट ब्लू-बीएच

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	2.8		3.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	120		140	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	460		465	एनएम



  कोडः अल्ट्रा ब्राइट व्हाइट -WH

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	2.8		3.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	120		140	एमसीडी
  एलईडी रंग तापमान	क	यदि=10mA	5500	20	6800	क
  वर्णानुक्रम निर्देशांक	एक्स/वाई	यदि=10mA	0.29,0.32		0.30,0.33	एनएम

•

• उच्च प्रकाश तीव्रता और विश्वसनीयता

• उच्च दक्षता

• कम बिजली की खपत

• बहुत कम धारा

• प्रत्येक खंड पर समान रूप से वितरित प्रकाश

• स्थिर प्रदर्शन

• दीर्घायु

• आसान असेंबली

• आईसी संगत

• RoHS अनुपालन को पूरा करें

•

• आवेदनः

• व्यापक रूप से सेट-टॉप बक्से, घरेलू उपकरण और उपकरण पैनल, डिजिटल संकेतक, तापमान आर्द्रता प्रक्रिया नियंत्रक आदि में उपयोग किया जाता है।
