| ब्रांड नाम: | LIGHT-BO |
| मॉडल संख्या: | Lb03571by1s |
| एमओक्यू: | 1000 |
| कीमत: | Negotiate |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 20000pcs/दिन |

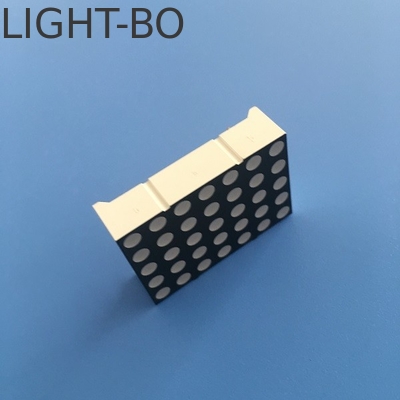

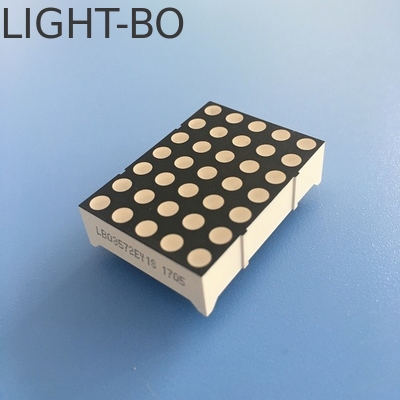

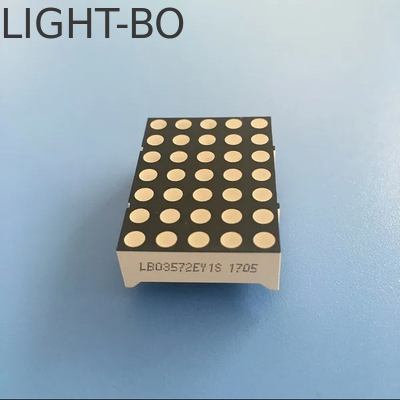

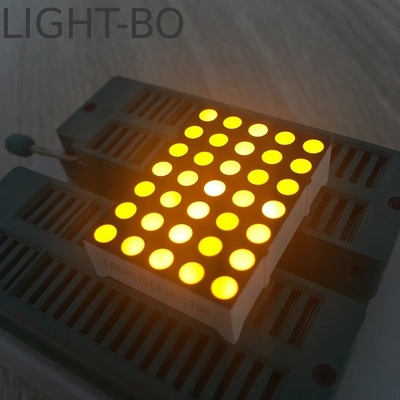

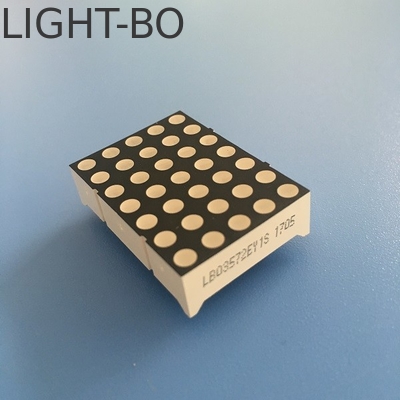

5x7 डॉट मैट्रिक्स एलईडी डिस्प्ले, 3 मिमी सुपर ब्राइट पीला, काला सतह पीला एपॉक्सी, मूविंग साइन्स और मैसेज बोर्ड के लिए
![]()
![]()
![]()
![]()
बाहरी आयाम:22.75 x 31.8 X 8.5mm
डॉट के लिए व्यास: 3.0mm
सफेद डॉट्स काली सतह
रो एनोड कॉलम कैथोड
उत्सर्जक रंग: सुपरचमकीला पीला
तरंग दैर्ध्य: 585-595nm
चमकदार तीव्रता: 70-80mcd
फॉरवर्ड वोल्टेज: 1.8-2.5V/ डॉट
फॉरवर्ड करंट: 5-10mA
उच्च चमकदार तीव्रता
उच्च दक्षता और कम-शक्ति खपत के साथ
अत्यंत कम-वर्तमान
ऊर्ध्वाधर और क्षैतिज रूप से बड़ा देखने का कोण
स्थिर प्रदर्शन
अच्छी संगति
लंबी जीवनकाल
आसान असेंबली
आईसी संगत
RoHS अनुपालन
उत्सर्जक रंग: लाल, नीला, हरा, एम्बर, नारंगी, शुद्ध हरा और शुद्ध सफेद में उपलब्ध
पूर्ण अधिकतम रेटिंग (Ta=25°C)
| पैरामीटर | प्रतीक | रेटिंग | इकाई |
| फॉरवर्ड करंट (प्रति डाइस) | Ipm | 20 | mA |
| रिवर्स वोल्टेज (प्रति डाइस) | Vr | 5 | V |
| पावर डिसिपेशन (प्रति डाइस) | Pm | 80 | mW |
| ऑपरेटिंग तापमान रेंज | Topr | -40~+85 | °C |
| स्टोरेज तापमान रेंज | Tstg | -40~+85 | °C |
| सोल्डर तापमान (≤3 सेकंड) | Th | 260 | °C |
कोड: पीला हरा- J
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | विशिष्ट | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.4 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 30 | 40 | mcd | |
| स्पेक्ट्रम चौड़ाई आधा मान | Δλ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 569 | 574 | nm |
कोड: एम्बर/पीला -Y
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | विशिष्ट | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.5 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 60 | 80 | mcd | |
| स्पेक्ट्रम चौड़ाई आधा मान | Δλ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 585 | 595 | nm |
कोड: नारंगी -F
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | विशिष्ट | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.4 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 60 | 80 | mcd | |
| स्पेक्ट्रम चौड़ाई आधा मान | Δλ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 600 | 605 | nm |
कोड: सुपर ब्राइट रेड -R
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | विशिष्ट | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 50 | 60 | mcd | |
| स्पेक्ट्रम चौड़ाई आधा मान | Δλ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 630 | 635 | nm |
कोड: अल्ट्रा ब्राइट रेड -UR
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | विशिष्ट | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 80 | 100 | mcd | |
| स्पेक्ट्रम चौड़ाई आधा मान | Δλ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 625 | 635 | nm |
कोड: शुद्ध हरा -G
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | विशिष्ट | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 2.6 | 3.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 120 | 180 | mcd | |
| स्पेक्ट्रम चौड़ाई आधा मान | Δλ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 515 | 525 | nm |
कोड: अल्ट्रा ब्राइट ब्लू -BH
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | विशिष्ट | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 2.8 | 3.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 120 | 140 | mcd | |
| स्पेक्ट्रम चौड़ाई आधा मान | Δλ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 460 | 465 | nm |
आवेदन:
लिफ्ट फ्लोर इंडिकेटर, पोजीशन इंडिकेटर, डिजिटल डिस्प्ले और डिस्प्ले स्क्रीन, मूविंग साइन्स, मैसेज बोर्ड आदि के लिए उपयुक्त।
औद्योगिक उपकरण
औद्योगिक ओवन, विश्वसनीयता परीक्षण उपकरण, विश्लेषणात्मक उपकरण, प्रक्रिया नियंत्रण उपकरण, परीक्षण और मापन उपकरण, तापमान नियंत्रक, प्रोग्रामेबल लॉजिक कंट्रोलर, सुरक्षा प्रणाली
