अल्ट्रा ब्राइट व्हाइट 14.2 मिमी 4 अंकों का 7 सेगमेंट एलईडी क्लॉक डिस्प्ले कॉमन कैथोड डिजिटल टाइमर के लिए

अल्ट्रा ब्राइट व्हाइट 14.2 मिमी 4 अंकों का 7 सेगमेंट एलईडी क्लॉक डिस्प्ले कॉमन कैथोड डिजिटल टाइमर के लिए

ब्रांड नाम:	LIGHT-BO
मॉडल संख्या:	LB40565LWH3A-D
एमओक्यू:	1000
भुगतान की शर्तें:	टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता:	50000 पीसी / दिन

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शेनझेन, चीन

प्रमाणन:

ISO9001&RoHS

दस्तावेज:

विचारों में भिन्नता:

सामान्य कैथोड

रंग छोड़ना:

अल्ट्रा चमकदार सफेद

DIMENSIONS:

50.3 x 19.0 x 8 मिमी

डिजिटल ऊंचाई:

14.2 मिमी (0.56 इंच)

फॉरवर्ड वोल्टेज:

2.8-3.2V/एलईडी

आगे प्रवाह:

5-10mA/एलईडी

आवेदन:

डिजिटल टाइमर

पैकेजिंग विवरण:

ईपीई + कार्टन

आपूर्ति की क्षमता:

50000 पीसी / दिन

प्रमुखता देना:

14.2 मिमी 4 अंकों का डिस्प्ले

अल्ट्रा ब्राइट व्हाइट उत्सर्जन

कॉमन कैथोड डिज़ाइन

उत्पाद का वर्णन

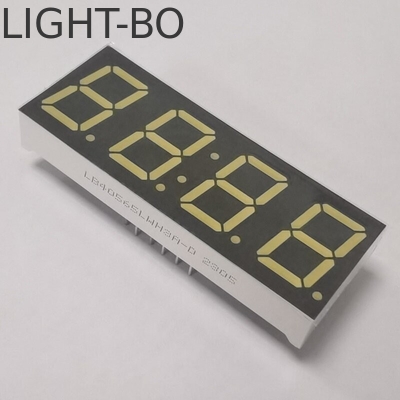

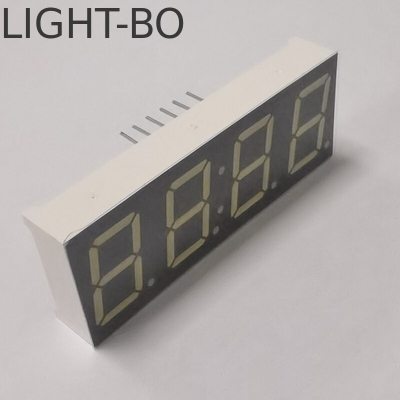

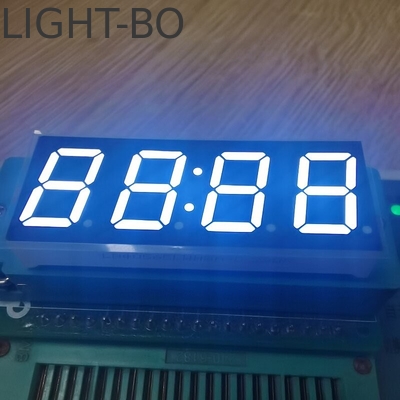

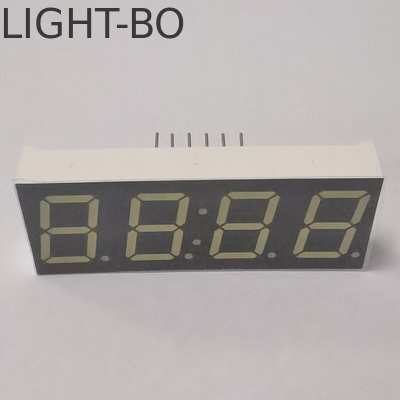

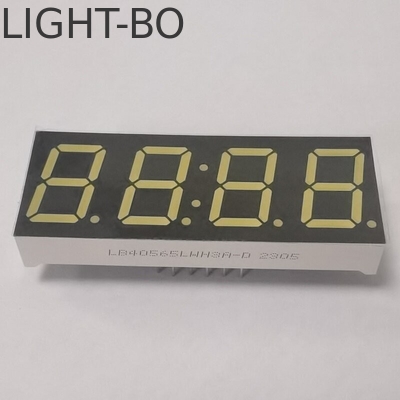

अल्ट्रा ब्राइट व्हाइट 14.2mm 4 डिजिट 7 सेगमेंट LED क्लॉक डिस्प्ले कॉमन कैथोड डिजिटल टाइमर के लिए

सेगमेंट LED डिस्प्ले का त्वरित विवरण

विनिर्देश:
• डिस्प्ले: 4 अंक, 0.56 इंच 7 सेगमेंट LED क्लॉक डिस्प्ले
• अंक की ऊंचाई: 14.2mm (0.56 इंच)
• बाहरी आयाम: 50.3 x 19.0 x 8 mm
• सफेद सेगमेंट काले सतह
• कॉमन कैथोड के साथ
• उत्सर्जक रंग: अल्ट्रा ब्राइट व्हाइट
• चमकदार तीव्रता: 100-140mcd
• फॉरवर्ड वोल्टेज: 2.8-3.2V/led
• फॉरवर्ड करंट: 5-10mA/led
• रंग: लाल, नीला, पीला हरा, शुद्ध हरा, एम्बर, नारंगी और शुद्ध सफेद

सेगमेंट LED डिस्प्ले की विशेषता

सफेद सेगमेंट काली सतह
उच्च चमकदार तीव्रता
कम करंट ऑपरेशन
स्थिर प्रदर्शन
निरंतर समान सेगमेंट
PCB पर आसान माउंटिंग
IC संगत
RoHS अनुपालन

सेगमेंट LED डिस्प्ले का अनुप्रयोग

ऑडियो उपकरण या उपकरण पैनल;
डिजिटल संकेतकों के लिए सामान्य उपयोग;
मल्टीमीडिया उत्पाद;
बैंक विनिमय दर प्रदर्शन;
LED क्लॉक डिस्प्ले;
गैस स्टेशन के लिए डिस्प्ले और उपकरण/मशीन के अन्य विभिन्न डिस्प्ले क्षेत्र।
औद्योगिक उपकरण
- औद्योगिक ओवन
- विश्वसनीयता परीक्षण उपकरण
- विश्लेषणात्मक उपकरण
- प्रक्रिया नियंत्रण उपकरण
- परीक्षण और मापन उपकरण
- तापमान नियंत्रक
- प्रोग्रामेबल लॉजिक कंट्रोलर
- सुरक्षा प्रणाली

उत्पाद पैरामीटर

पूर्ण अधिकतम रेटिंग (Ta=25ºC)

पैरामीटर	प्रतीक	रेटिंग	इकाई
फॉरवर्ड करंट (प्रति डाइस)	Ipm	20	mA
रिवर्स वोल्टेज (प्रति डाइस)	Vr	5	V
पावर डिसिपेशन (प्रति डाइस)	Pm	80	mW
ऑपरेटिंग तापमान रेंज	Topr	-40~+85	ºC
स्टोरेज तापमान रेंज	Tstg	-40~+85	ºC
सोल्डर तापमान (≤ 3 सेकंड)	Th	260	ºC

कोड: पीला हरा - J

पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.4	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	30		40	mcd
स्पेक्ट्रम हाफ वैल्यू के साथ	△λ	If=10mA		20		nm
तरंग दैर्ध्य	Dλ	If=10mA	569		574	nm

कोड: एम्बर/पीला - Y

पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.5	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	60		80	mcd
स्पेक्ट्रम हाफ वैल्यू के साथ	△λ	If=10mA		20		nm
तरंग दैर्ध्य	Dλ	If=10mA	585		595	nm

कोड: नारंगी - F

पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.4	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	60		80	mcd
स्पेक्ट्रम हाफ वैल्यू के साथ	△λ	If=10mA		20		nm
तरंग दैर्ध्य	Dλ	If=10mA	600		605	nm

कोड: सुपर ब्राइट रेड - R

पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.2	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	50		60	mcd
स्पेक्ट्रम हाफ वैल्यू के साथ	△λ	If=10mA		20		nm
तरंग दैर्ध्य	Dλ	If=10mA	630		635	nm

कोड: अल्ट्रा ब्राइट रेड - UR

पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.2	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	80		100	mcd
स्पेक्ट्रम हाफ वैल्यू के साथ	△λ	If=10mA		20		nm
तरंग दैर्ध्य	Dλ	If=10mA	625		635	nm

कोड: शुद्ध हरा - G

पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	2.6		3.2	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	120		180	mcd
स्पेक्ट्रम हाफ वैल्यू के साथ	△λ	If=10mA		20		nm
तरंग दैर्ध्य	Dλ	If=10mA	515		525	nm

कोड: अल्ट्रा ब्राइट ब्लू - BH

पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	2.8		3.2	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	120		140	mcd
स्पेक्ट्रम हाफ वैल्यू के साथ	△λ	If=10mA		20		nm
तरंग दैर्ध्य	Dλ	If=10mA	460		465	nm

कोड: अल्ट्रा ब्राइट व्हाइट - WH

पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	2.8		3.2	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	120		140	mcd
LED रंग तापमान	K	If=10mA	5500	20	6800	K
क्रोमैटिसिटी निर्देशांक	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (ब्रांड: LIGHT-BO)2006 में स्थापित, एक कंपनी जो ऑप्टोइलेक्ट्रॉनिक्स LED डिस्प्ले के R&D, निर्माण और बिक्री को एकीकृत करती है। ISO 9001 2015 गुणवत्ता प्रबंधन प्रणाली प्रमाणित कंपनी। 15 से अधिक वर्षों के OEM और ODM अनुभव के साथ।
LIGHTBOने ग्राहकों को लागत कम करने और प्रतिस्पर्धात्मकता बढ़ाने में मदद करने के लिए उच्च गुणवत्ता और कम लागत वाले अनुकूलित समाधान प्रदान करने के लिए प्रतिबद्ध किया है।
