| ब्रांड नाम: | LIGHT-BO |

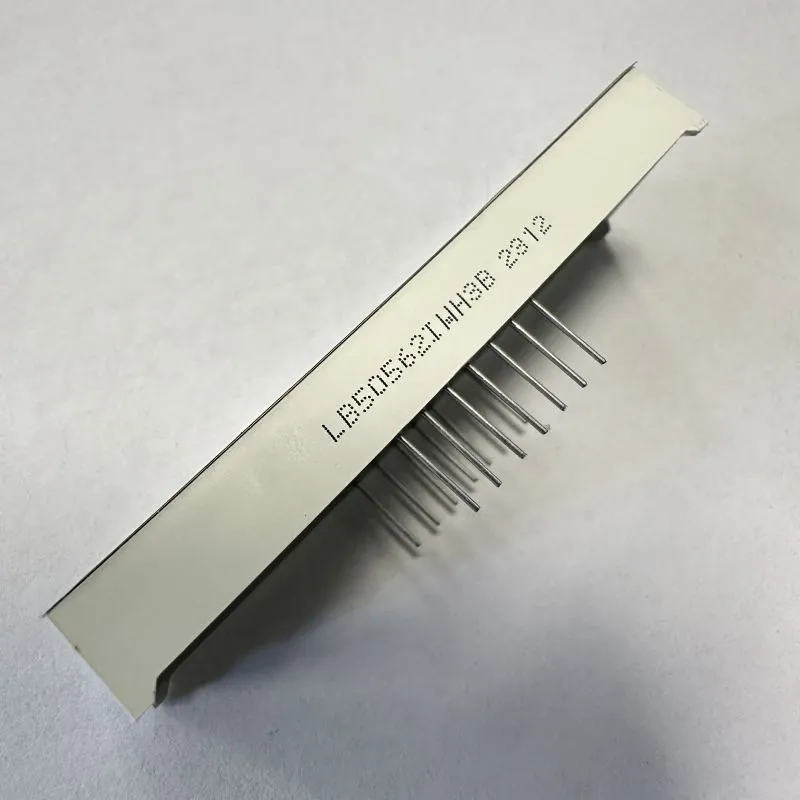

| मॉडल संख्या: | Lb50563iwh3b |
| एमओक्यू: | 1000 |
| कीमत: | Negotiate |
| भुगतान की शर्तें: | अग्रिम में टी / टी |
| आपूर्ति करने की क्षमता: | 50000पीसीएस/दिन |
विशेष विवरण:

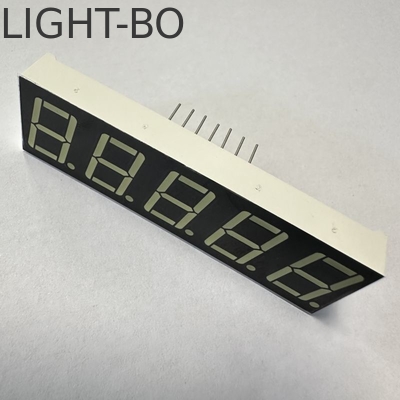

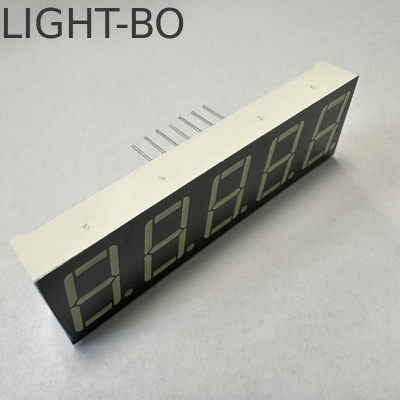

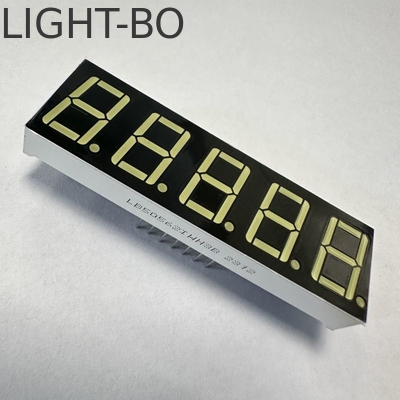

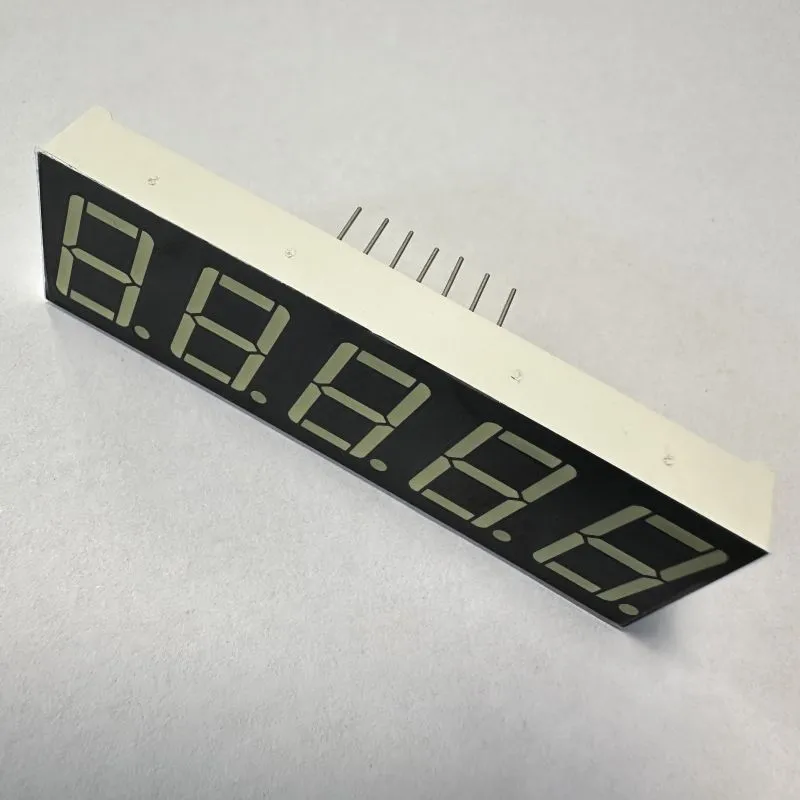

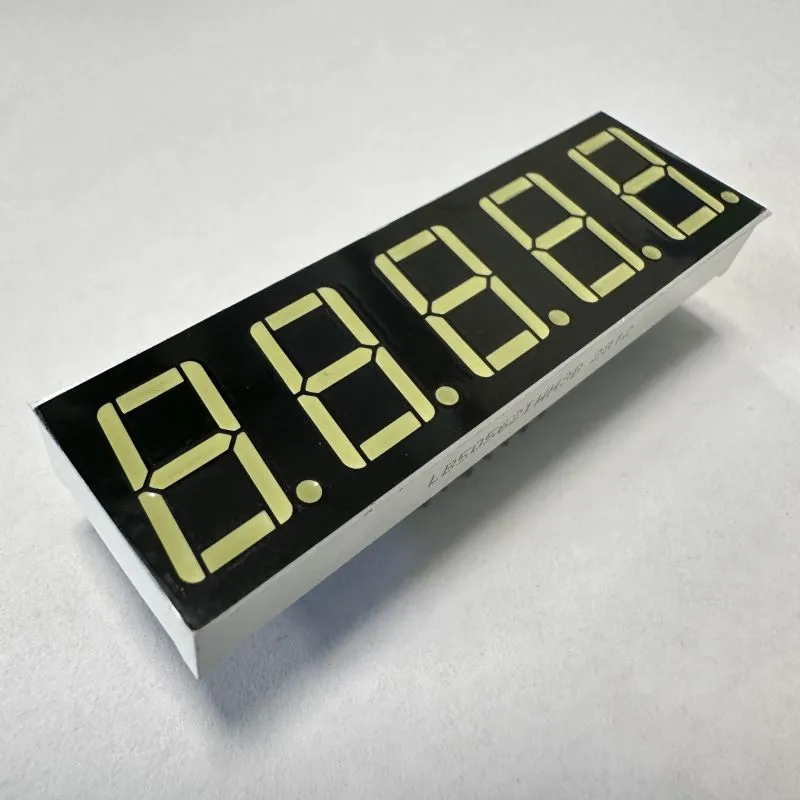

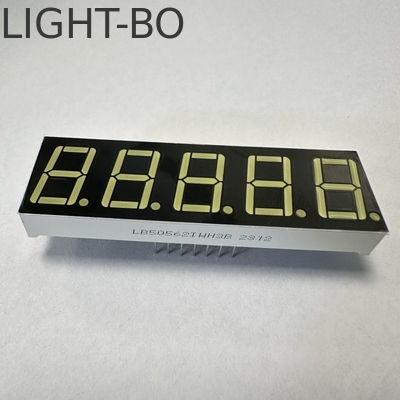

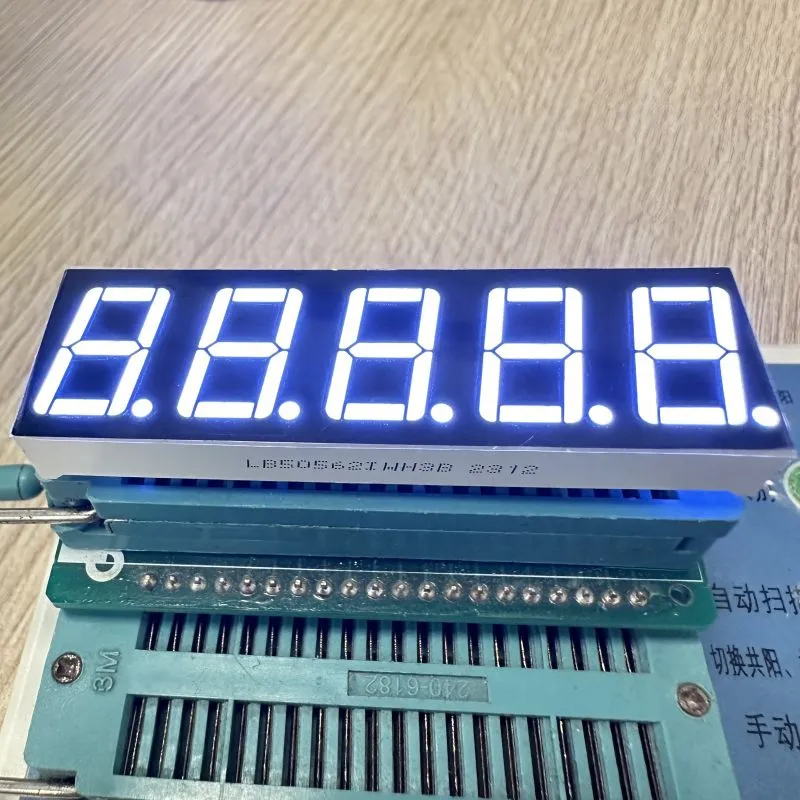

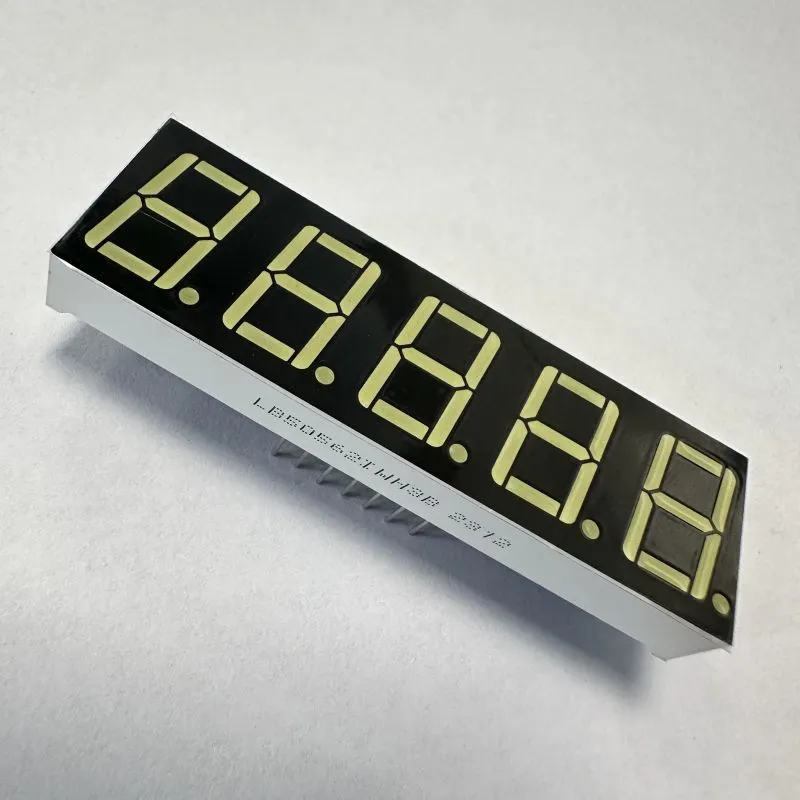

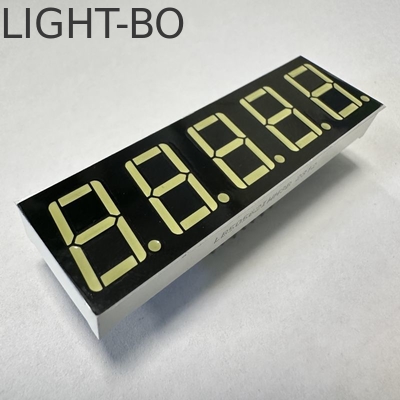

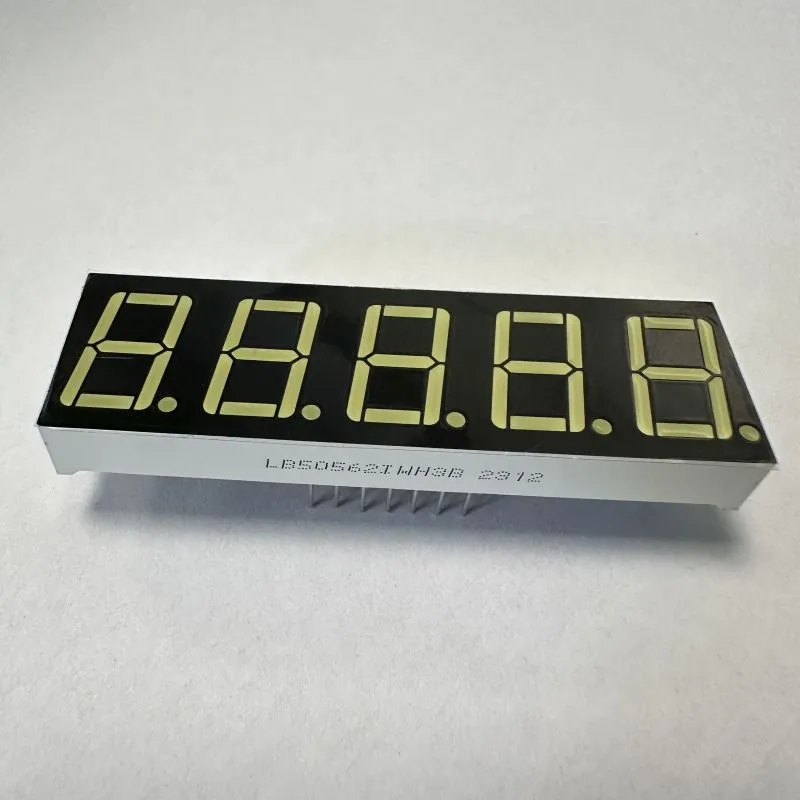

डिस्प्ले: 5 अंक, 0.56 इंच 7 सेगमेंट एलईडी डिस्प्ले
अक्षर की ऊंचाई: 14.2 मिमी (0.56 इंच)
बाहरी आयाम: 63*19*8 मिमी
पीले खंड काले सतह
के साथकॉमन एनोड

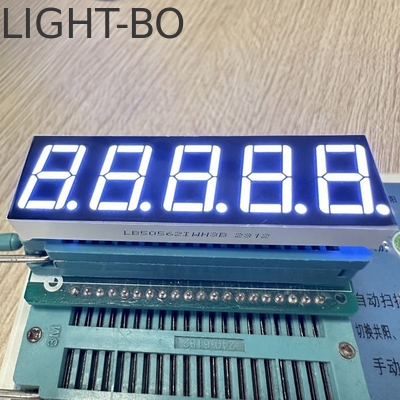

उत्सर्जक रंग:अल्ट्रा ब्राइट व्हाइट
चमकदार तीव्रता: 100-140 mcd
फॉरवर्ड वोल्टेज: 2.8-3.2V/led
फॉरवर्ड करंट: 5-10mA/led
रंग: लाल, नीला, पीला हरा, शुद्ध हरा, एम्बर, नारंगी और शुद्ध सफेद
पूर्ण अधिकतम रेटिंग (Ta=25ºC)
| पैरामीटर | प्रतीक | रेटिंग | यूनिट |
| फॉरवर्ड करंट (प्रति डाई) | Ipm | 20 | mA |
| रिवर्स वोल्टेज (प्रति डाई) | Vr | 5 | V |
| पावर डिसिपेशन (प्रति डाई) | Pm | 80 | mW |
| ऑपरेटिंग तापमान रेंज | Topr | -40~+85 | ºC |
| भंडारण तापमान रेंज | Tstg | -40~+85 | ºC |
| सोल्डर तापमान (≤3 सेकंड) | Th | 260 | ºC |
कोड: पीला हरा- J
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.4 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 30 | 40 | mcd | |
| आधे मान का स्पेक्ट्रम | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 569 | 574 | nm |
कोड: एम्बर/पीला -Y
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.5 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 60 | 80 | mcd | |
| आधे मान का स्पेक्ट्रम | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 585 | 595 | nm |
कोड: नारंगी -F
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.4 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 60 | 80 | mcd | |
| आधे मान का स्पेक्ट्रम | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 600 | 605 | nm |
कोड: सुपर ब्राइट रेड -R
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 50 | 60 | mcd | |
| आधे मान का स्पेक्ट्रम | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 630 | 635 | nm |
कोड: अल्ट्रा ब्राइट रेड -UR
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 80 | 100 | mcd | |
| आधे मान का स्पेक्ट्रम | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 625 | 635 | nm |
कोड: शुद्ध हरा -G
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 2.6 | 3.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 120 | 180 | mcd | |
| आधे मान का स्पेक्ट्रम | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 515 | 525 | nm |
कोड: अल्ट्रा ब्राइट ब्लू -BH
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 2.8 | 3.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 120 | 140 | mcd | |
| आधे मान का स्पेक्ट्रम | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 460 | 465 | nm |
कोड: अल्ट्रा ब्राइट व्हाइट -WH
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 2.8 | 3.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 120 | 140 | mcd | |
| एलईडी रंग तापमान | K | If=10mA | 5500 | 20 | 6800 | K |
|
क्रोमैटिसिटी निर्देशांक
|
X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
उच्च चमकदार तीव्रता और विश्वसनीयता
कम बिजली की खपत
अत्यधिक कम करंट
स्थिर प्रदर्शन
लंबा जीवनकाल
इकट्ठा करने में आसान
आईसी संगत
RoHS अनुरूपता को पूरा करें
अनुप्रयोग:
उपकरण पैनल, घरेलू उपकरणों, डिजिटल संकेतकों, एलईडी घड़ी डिस्प्ले और सेट-टॉप बॉक्स आदि के लिए व्यापक रूप से उपयोग किया जाता है।
