| ब्रांड नाम: | LIGHT-BO |
| मॉडल संख्या: | LB30401IJ3B-D |
| एमओक्यू: | 1000 |
| कीमत: | Negotiate |
| भुगतान की शर्तें: | टी/टी,वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 50000पीसीएस/दिन |

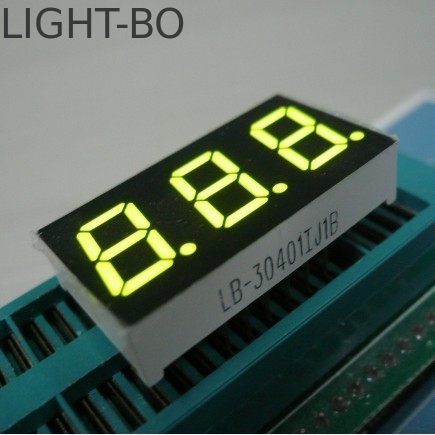

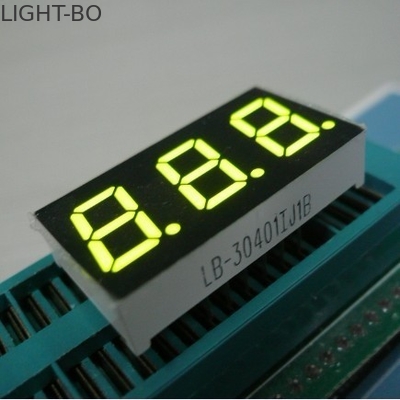

पीला हरा ट्रिपल डिजिट 7 सेगमेंट एलईडी डिस्प्ले कॉमन एनोड
उत्पाद अवलोकन
पीला हरा 3-अंकीय 7-सेगमेंट कॉमन एनोड एलईडी डिस्प्ले का परिचय—एक उच्च-विश्वसनीयता वाला संख्यात्मक समाधान जो सटीक संकेतकों (तापमान, आर्द्रता, प्रक्रिया) और सामान्य डिजिटल रीडआउट के लिए इंजीनियर है। दीर्घकालिक प्रदर्शन, ऊर्जा दक्षता और निर्बाध एकीकरण को प्राथमिकता देने के लिए डिज़ाइन किया गया, यह डिस्प्ले मांग वाले वातावरण—चमकदार औद्योगिक फर्श से लेकर जलवायु-नियंत्रित प्रयोगशालाओं तक—में लगातार, चकाचौंध-मुक्त मान देने में उत्कृष्ट है।
इसका पीला हरा प्रदीप्ति दृश्यता और आंखों के आराम के बीच संतुलन बनाता है: उच्च-प्रकाश स्थितियों (जैसे, फ़ैक्टरी ओवरहेड लाइट) से गुज़रने के लिए पर्याप्त जीवंत लेकिन लंबे समय तक देखने के लिए पर्याप्त नरम (जैसे, लैब तकनीशियन प्रक्रिया टाइमर की निगरानी करते हैं)। कॉमन एनोड कॉन्फ़िगरेशन मानक ड्राइवर आईसी के साथ संगतता को सरल बनाता है, जबकि मानकीकृत पदचिह्न मौजूदा डिस्प्ले के लिए ड्रॉप-इन प्रतिस्थापन को सक्षम करता है—महंगे पीसीबी रीडिज़ाइन को समाप्त करता है। 100,000+ घंटे के विफलताओं के बीच औसत समय (एमटीबीएफ) और नैनो-एम्प स्तर के वर्तमान ड्रॉ के साथ, यह वाणिज्यिक और औद्योगिक दोनों सेटिंग्स में रखरखाव-मुक्त संचालन के लिए बनाया गया है।
पूर्ण अधिकतम रेटिंग (Ta=25ºC)
| पैरामीटर | प्रतीक | रेटिंग | यूनिट |
| फॉरवर्ड करंट (प्रति पासा) | Ipm | 20 | mA |
| रिवर्स वोल्टेज (प्रति पासा) | Vr | 5 | V |
| पावर डिसिपेशन (प्रति पासा) | Pm | 80 | mW |
| ऑपरेटिंग तापमान रेंज | Topr | -40~+85 | ºC |
| भंडारण तापमान रेंज | Tstg | -40~+85 | ºC |
| सोल्डर तापमान (3 सेकंड) | Th | 260 | ºC |
कोड: पीला हरा- जे
|
पैरामीटर |
प्रतीक |
स्थिति |
न्यूनतम |
टाइप |
अधिकतम |
यूनिट |
|
फॉरवर्ड वोल्टेज |
Vf |
If=10mA |
1.8 |
|
2.4 |
V |
|
रिवर्स वोल्टेज |
Vr |
Ir=10uA |
5 |
|
|
V |
|
चमकदार तीव्रता |
Iv |
If=10mA |
30 |
|
40 |
mcd |
|
आधे मान का स्पेक्ट्रम |
△λ |
If=10mA |
|
20 |
|
nm |
|
तरंग दैर्ध्य |
Dλ |
If=10mA |
569 |
|
574 |
nm |
| एलईडी वर्किंग लाइफटाइम 100,000hrs Ta=25ºC पर पूर्ण अधिकतम रेटिंग |

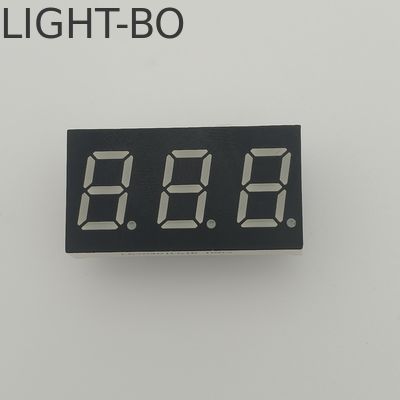

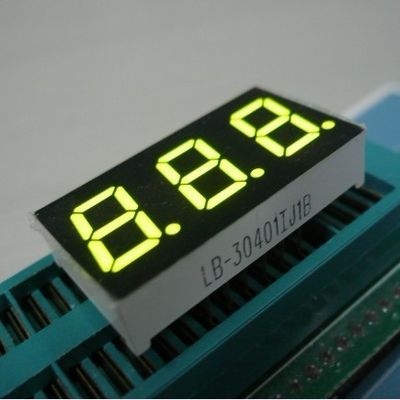

मुख्य छवि

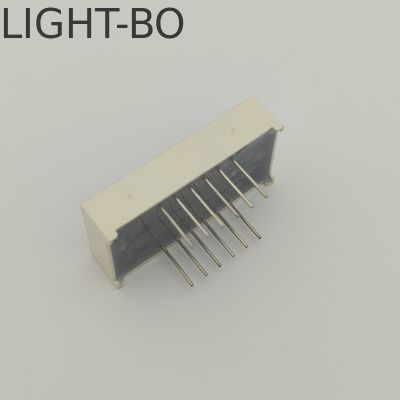

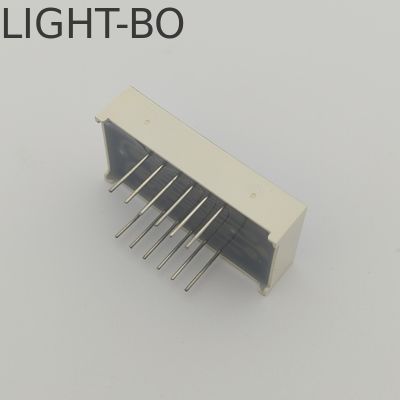

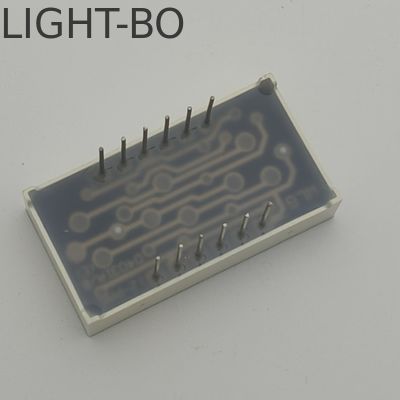

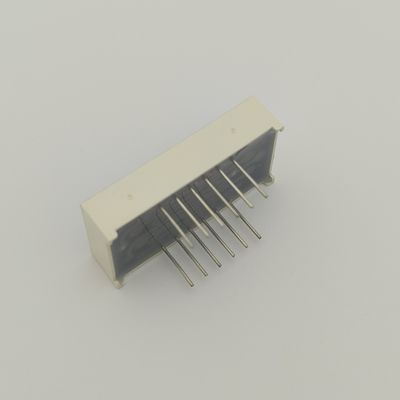

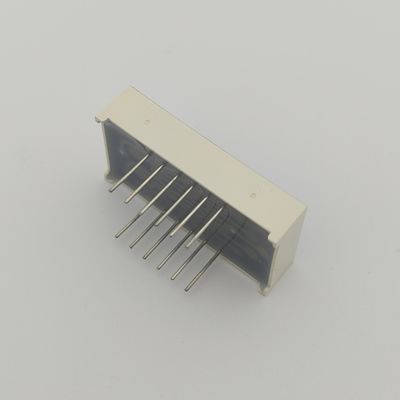

विस्तार छवि
मुख्य विशेषताएं (संकेतक-अनुकूलित प्रदर्शन)
1. सटीक चमक और दृश्यता
सटीक वोल्टेज विनियमन:सभी खंडों में लगातार अधिकतम चमक आउटपुट सुनिश्चित करता है, यहां तक कि मामूली वोल्टेज में उतार-चढ़ाव के साथ भी (औद्योगिक बिजली आपूर्ति में आम)। कोई “मंद खंड” या असमान प्रकाश व्यवस्था नहीं—बारीक मेट्रिक्स (जैसे, तापमान संकेतकों में “22.1°C” बनाम “22.3°C”) की सटीक रीडिंग के लिए महत्वपूर्ण।
एंटी-ग्लेयर अनुकूलन:उच्च-प्रकाश वातावरण (जैसे, धूप वाले नियंत्रण कक्ष, ओवरहेड एलईडी वाले फ़ैक्टरी फ़्लोर) में प्रतिबिंब को कम करने के लिए विशेष सतह उपचार। लंबे समय तक शिफ्ट के दौरान उपयोगकर्ता की थकान को कम करते हुए, मूल्यों को बिना किसी झिझक के स्पष्ट रहना चाहिए।
संतुलित प्रकाश प्रसार:खंडों पर नैनो-कोटिंग समान प्रकाश वितरण सुनिश्चित करती है—हॉट स्पॉट (जैसे, अत्यधिक उज्ज्वल खंड किनारों) को समाप्त करती है और किसी भी कोण से लगातार पठनीयता की गारंटी देती है (व्यस्त सुविधाओं में साझा संकेतक पैनल के लिए आदर्श)।
2. अल्ट्रा-लो एनर्जी और संवेदनशील एप्लिकेशन संगतता
घटा हुआ ऊर्जा व्यय:दक्षता के लिए इंजीनियर—मानक 3-अंकीय डिस्प्ले की तुलना में 20-30% कम बिजली का उपयोग करते हुए पूर्ण चमक प्रदान करता है। 24/7-रन इंडिकेटर (जैसे, सर्वर रूम तापमान मॉनिटर) के लिए परिचालन लागत कम करता है।
नैनो-एम्प स्तर वर्तमान ड्रॉ:अत्यधिक कम स्टैंडबाय और ऑपरेटिंग करंट इसे संवेदनशील अनुप्रयोगों (जैसे, बैटरी से चलने वाले पोर्टेबल आर्द्रता सेंसर, मेडिकल डिवाइस इंडिकेटर जहां वर्तमान में उतार-चढ़ाव अन्य घटकों को बाधित कर सकता है) के लिए सुरक्षित बनाता है।
स्थिर सिग्नल अखंडता:ऑपरेशनल चक्रों के दौरान ड्राइवर आईसी के साथ निर्दोष संचार बनाए रखता है—मूल्य अपडेट के दौरान कोई सिग्नल ड्रॉपआउट या झिलमिलाहट नहीं (समय-संवेदनशील विनिर्माण चरणों को ट्रैक करने वाले प्रक्रिया संकेतकों के लिए महत्वपूर्ण)।
3. स्थायित्व और आसान एकीकरण
100,000+ घंटे एमटीबीएफ रेटिंग:औद्योगिक-ग्रेड एलईडी चिप्स और मजबूत पैकेजिंग 10+ वर्षों (24/7 उपयोग के आधार पर) के लिए रखरखाव-मुक्त संचालन सुनिश्चित करते हैं। महत्वपूर्ण प्रणालियों (जैसे, औद्योगिक प्रक्रिया नियंत्रक) में डिस्प्ले प्रतिस्थापन से डाउनटाइम को समाप्त करता है।
मानकीकृत पदचिह्न:3-अंकीय 7-सेगमेंट डिस्प्ले के लिए उद्योग-मानक आयामों का अनुसरण करता है—पुराने या विफल डिस्प्ले के लिए ड्रॉप-इन प्रतिस्थापन को सक्षम करता है (जैसे, मौजूदा आर्द्रता संकेतकों में पुराने लाल डिस्प्ले को पीले हरे रंग में अपग्रेड करना) पीसीबी को संशोधित किए बिना।
कॉमन एनोड ध्रुवता:व्यापक रूप से उपयोग किए जाने वाले ड्राइवर आईसी (जैसे, MAX7219, TM1638, HT1621) के साथ संगत—नई परियोजनाओं के लिए सर्किट डिज़ाइन को सरल बनाता है और विरासत संकेतक प्रणालियों के साथ बैकवर्ड संगतता सुनिश्चित करता है।
4. वातावरण में विश्वसनीय संचालन
वाइड तापमान सहनशीलता:-20°C से 60°C (-4°F से 140°F) में निर्बाध रूप से संचालित होता है—कठोर वातावरण (जैसे, कोल्ड स्टोरेज तापमान संकेतक, गर्म फ़ैक्टरी प्रक्रिया मॉनिटर) के लिए उपयुक्त जहां मानक डिस्प्ले विफल हो सकते हैं।
नमी और धूल प्रतिरोध:बेसिक IP40-रेटेड सुरक्षा (वैकल्पिक IP65 औद्योगिक वेरिएंट के लिए) धूल और मामूली नमी से आंतरिक घटकों की रक्षा करता है (गोदाम आर्द्रता संकेतकों या ढके हुए क्षेत्रों में बाहरी-सामना करने वाले तापमान डिस्प्ले के लिए आदर्श)।
