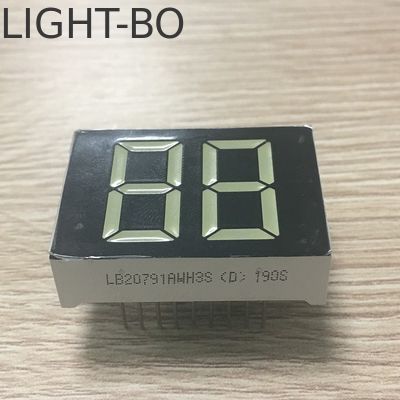

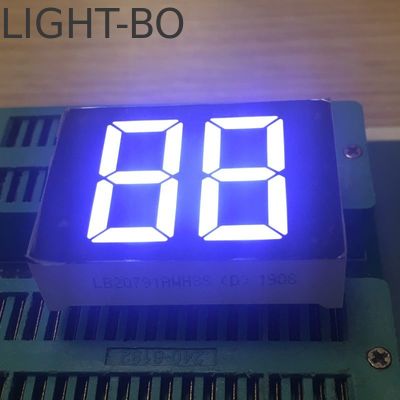

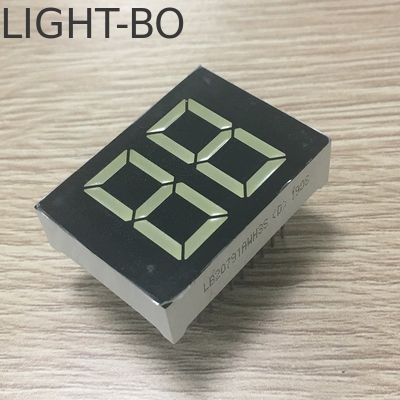

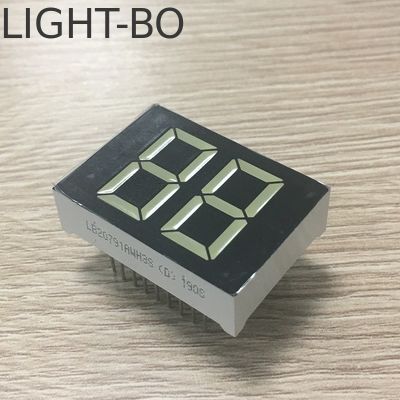

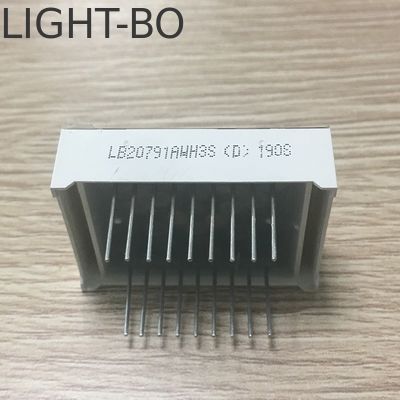

एलईडी डिस्प्ले कॉमन एनोड अल्ट्रा ब्राइट रेड 20 मिमी व्हाइट 2 डिजिट 7 सेगमेंट

अल्ट्रा ब्राइट रेड कॉमन एनोड 20 मिमी व्हाइट 2 डिजिट 7 सेगमेंट एलईडी डिस्प्ले

• अनुकूलित दो अंकों वाला 7 खंड एलईडी डिस्प्ले

• बाहरी आयामः 35.8*25.8*10 मिमी

• अंकों की ऊँचाई:20 मिमी (0.79 इंच)

• ध्रुवीयताःसामान्य एनोड

• पीला खंड काला सतह

• उत्सर्जित रंगः अल्ट्रा उज्ज्वल सफेद

• एक्स / वाईः 0.29-0.31

• प्रकाश की तीव्रता: 120-140mcd

• आगे का वोल्टेजः 2.8-3.2V/एलईडी

• फोरवर्ड करंट:5-10 एमए/एलईडी


• उच्च प्रकाश तीव्रता

• कम बिजली की खपत

• बहुत कम धारा

• स्थिर प्रदर्शन

• चौड़ा देखने का कोण

• निरंतर समान खंड

• दीर्घायु

• तेजी से गर्मी फैलाव

• आईसी संगत

• आसान असेंबली

• RoHS अनुपालन को पूरा करें

• पूर्ण अधिकतम रेटिंग्स ((Ta=25oC)

• पैरामीटर	प्रतीक	रेटिंग	इकाई
  आगे की धारा ((प्रति पासा)	आइपीएम	20	mA
  रिवर्स वोल्टेज ((प्रति पासा)	वीआर	5	वी
  शक्ति विसर्जन (प्रति पासा)	पीएम	80	mW
  परिचालन तापमान सीमा	टॉप	-40~+85	oC
  भंडारण तापमान सीमा	Tstg	-40~+85	oC
  मिलाप तापमान ((≤3 सेकंड)	थ	260	oC



  कोडः पीला हरा-जे

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.4	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	30		40	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	569		574	एनएम



  कोडःअम्बर/पीला -Y

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.5	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	60		80	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	585		595	एनएम



  कोडः नारंगी - एफ

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.4	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	60		80	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	600		605	एनएम



  कोडःसुपर ब्राइट रेड-आर

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	50		60	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	630		635	एनएम



  कोडः अल्ट्रा ब्राइट रेड -यूआर

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	80		100	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	625		635	एनएम



  कोडः शुद्ध हरा -जी

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	2.6		3.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	120		180	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	515		525	एनएम



  कोडः अल्ट्रा ब्राइट ब्लू-बीएच

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	2.8		3.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	120		140	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	460		465	एनएम



  कोडः अल्ट्रा ब्राइट व्हाइट -WH

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	2.8		3.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	120		140	एमसीडी
  एलईडी रंग तापमान	क	यदि=10mA	5500	20	6800	क
  वर्णानुक्रम निर्देशांक	एक्स/वाई	यदि=10mA	0.29,0.32		0.30,0.33	एनएम

अनुप्रयोग:
व्यापक रूप से तापमान नियंत्रकों और डिजिटल संकेतकों, घरेलू उपकरणों, उपकरण पैनलों आदि के लिए उपयोग किया जाता है।
