| ब्रांड नाम: | LIGHT-BO |
| मॉडल संख्या: | Lb20561lwh8b |
| एमओक्यू: | 1000 |
| कीमत: | Negotiate |
| भुगतान की शर्तें: | टी/टी,वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 50000 पीसीएस/दिन |

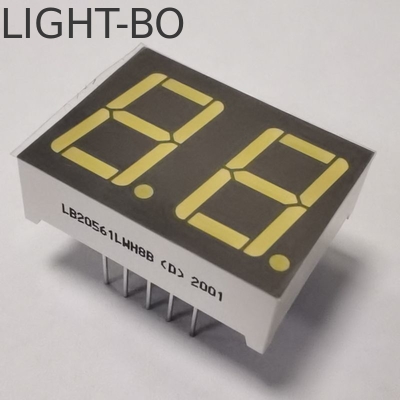

दो अंकों वाला 7-खंड एलईडी डिस्प्ले ∙ 14.2 मिमी (0.56 इंच), अल्ट्रा ब्राइट व्हाइट, कॉमन कैथोड
उत्पाद मुख्य छवि क्षेत्र
(मुख्य विशेषताओं को उजागर करने के लिए 4-6 उच्च परिभाषा वाले दृश्यों की सिफारिश करें)

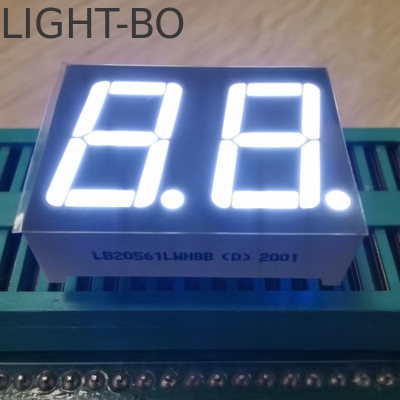

प्रकाशमान क्लोज-अप:अति उज्ज्वल सफेद रंग में दो अंकों (उदाहरण के लिए, "25" या "08") का स्पष्ट शॉट, पीले खंडों और काले सतह के साथ, जो लगातार पठनीयता के लिए कोई "हॉटस्पॉट" या मंद किनारों को प्रदर्शित नहीं करता है।
आयाम चिह्नित आरेखः25×19×8 मिमी के बाहरी आयाम और 14.2 मिमी (0.56 इंच) अंक ऊंचाई के साथ चिह्नित, अंतरिक्ष-प्रतिबंधित उपकरणों के लिए कॉम्पैक्ट प्रोफ़ाइल को दर्शाता है।

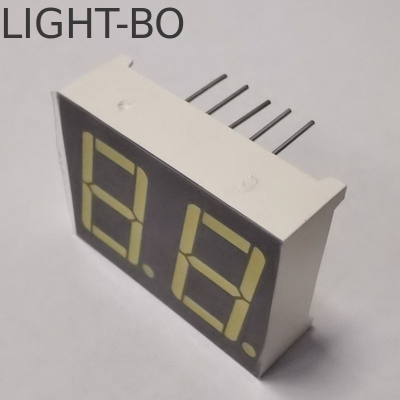

चौड़ा देखने का कोण परीक्षणःसाइड-एंगल शॉट (एक्स/वाई 0.29-0.31 के अनुरूप) केंद्र से दूर स्थितियों से स्पष्ट दृश्यता प्रदर्शित करने के लिए (उदाहरण के लिए, एक नियंत्रण कक्ष को साइड से देखने के लिए) ।
एप्लिकेशन मॉकअपःएक घरेलू उपकरण में एकीकृत (जैसे, थर्मोस्टेट "22°C" दिखाता है) या औद्योगिक संकेतक (जैसे, प्रक्रिया काउंटर "50" दिखाता है) वास्तविक दुनिया के उपयोग को प्रतिबिंबित करने के लिए।
पैरामीटर विवरण शॉटः"सामान्य कैथोड (CC) " चिह्न और RoHS लोगो का क्लोज-अप, अनुपालन और ध्रुवीयता स्पष्टता को मजबूत करता है।
प्रमुख बिक्री बिंदु
1अल्ट्रा ब्राइट व्हाइट ल्यूमिनोसिटी और यूनिफॉर्म सेगमेंट
120-140mcd उच्च प्रकाश तीव्रता:अल्ट्रा ब्राइट सफेद उत्सर्जन तेज परिवेश प्रकाश (जैसे, रसोई के ओवरहेड लाइट, औद्योगिक कार्यशाला प्रकाश व्यवस्था) के माध्यम से काटता है।थर्मोस्टैट की "25°C" या काउंटर की "99" गिनती की जाँच करना)कम चमक वाले डिस्प्ले (80-100mcd) के विपरीत, यह अच्छी तरह से रोशन वातावरण में पलक झपकने या गलत रीडिंग से बचता है।
निरंतर समान खंडःउन्नत एलईडी प्लेसमेंट और प्रकाश फैलाने वाले पीले खंड कोई "गहरे धब्बे" सुनिश्चित नहीं करते हैं (उदाहरण के लिए, "8" में एक फीका खंड "3" के लिए गलत है) ।यह एकरूपता डिजिटल संकेतक जैसे सटीक अनुप्रयोगों के लिए आवश्यक है, जहां छोटी-छोटी दृश्य त्रुटियों से भी परिचालन में त्रुटियां हो सकती हैं।
2कॉम्पैक्ट डिजाइन और व्यापक देखने का कोण
25×19×8 मिमी लघु रूपःपतली 8 मिमी गहराई और कॉम्पैक्ट पदचिह्न छोटे उपकरणों में निर्बाध रूप से फिट होते हैं, उदाहरण के लिए, पोर्टेबल थर्मामीटर, स्मार्ट स्विच पैनल, या मिनी औद्योगिक काउंटर भारी घोंसले की आवश्यकता के बिना।चिकनी सौंदर्यशास्त्र को प्राथमिकता देने वाले उत्पाद डिजाइन के लिए आदर्श.
एक्स/वाई 0.29-0.31 चौड़ा देखने का कोणःकेंद्र से दूर स्थितियों से स्पष्ट दृश्यता (उदाहरण के लिए, एक उपयोगकर्ता दीवार-माउंटेड थर्मोस्टेट के किनारे खड़ा है) प्रदर्शन के साथ सीधे संरेखित करने की आवश्यकता को समाप्त करता है। साझा स्थानों के लिए एकदम सही (उदाहरण के लिए,कार्यालय, रसोई) जहां उपयोगकर्ता कई कोणों से उपकरणों के साथ बातचीत करते हैं।
3ऊर्जा दक्षता और गर्मी प्रबंधन
कम बिजली की खपत (5-10mA प्रति एलईडी):अत्यंत कम वर्तमान सेवन ऊर्जा की खपत को कम करता है, जिससे यह बैटरी संचालित उपकरणों (जैसे, वायरलेस तापमान सेंसर) या 24/7 संचालित उपकरणों (जैसे, औद्योगिक प्रक्रिया मॉनिटर) के लिए उपयुक्त हो जाता है।उच्च वर्तमान डिस्प्ले की तुलना में बैटरी जीवन को 30-40% तक बढ़ाता है.
तेजी से गर्मी फैलाव:डिस्प्ले का थर्मल डिज़ाइन गर्मी के निर्माण (अंतरहीन उपयोग के दौरान भी) को रोकता है, जिससे प्रदर्शन में गिरावट (जैसे, चमक कम होने) या घटक क्षति से बचा जाता है।सीमित वेंटिलेशन वाले उपकरणों के लिए महत्वपूर्णघ. सील उपकरण पैनल) ।
4. आसान एकीकरण और अनुकूलन
आईसी संगतताःआम 7-खंड ड्राइवर आईसी के साथ निर्बाध रूप से काम करता है, कस्टम सर्किट डिजाइन की आवश्यकता को समाप्त करता है। निर्माताओं के लिए असेंबली को सरल बनाता है और नए उत्पादों के लिए आर एंड डी समय को कम करता है।
अनुकूलन योग्य विकल्पःविशिष्ट आवश्यकताओं के अनुरूप अनुकूलित संशोधनों का समर्थन करता है, उदाहरण के लिए, अद्वितीय पैनल लेआउट के लिए समायोजित खंड अंतर, दशमलव बिंदु स्थिति (उदाहरण के लिए तापमान "22.5°C"),या ब्रांड सौंदर्यशास्त्र के लिए पीले सेगमेंट रंगों से मेल खाती है.
आसान असेंबलीःमानकीकृत पिन लेआउट और कॉम्पैक्ट आकार स्वचालित एसएमटी (सतह माउंट प्रौद्योगिकी) या मैनुअल थ्रू-होल इंस्टॉलेशन को सक्षम करते हैं, जिससे उत्पादन त्रुटियों को कम किया जाता है और विनिर्माण में तेजी आती है।
लक्षित अनुप्रयोग
1. घरेलू उपकरण
थर्मोस्टैट/ह्यूमिडिफायर:तापमान (उदाहरण के लिए, "22°C") या आर्द्रता (उदाहरण के लिए, "55%") प्रदर्शित करें।
माइक्रोवेव/इंडक्शन कुकटॉप:खाना पकाने का समय (जैसे, "02:30") या शक्ति स्तर (जैसे, "70") दिखाएं।
छोटे रसोई उपकरण (मिश्रणकर्ता/टोस्टर):गति सेटिंग्स (जैसे, "3") या टोस्टिंग स्तर (जैसे, "5") इंगित करें।
2औद्योगिक एवं वाणिज्यिक संकेतक
प्रक्रिया काउंटर:ट्रैक उत्पादन इकाइयों (जैसे, "99" टुकड़े) या मशीन चक्र (जैसे, "50" रन) ।
पर्यावरणीय मॉनिटरःकार्यशालाओं/गोदामों में तापमान (जैसे, "28°C") या दबाव (जैसे, "100kPa") प्रदर्शित करना।
बिजली आपूर्ति/वोल्टेज मीटरः आउटपुट वोल्टेज (जैसे, "12V") या वर्तमान (जैसे, "0.5A") दिखाएं।
3उपभोक्ता इलेक्ट्रॉनिक्स
पोर्टेबल माप उपकरण:हैंडहेल्ड थर्मामीटर (जैसे "37.5°C") या डिजिटल तराजू (जैसे "5.0kg") ।
स्मार्ट होम डिवाइसःस्मार्ट स्विच (जैसे, चैनल 1 के लिए "01") या बैटरी चार्जर (जैसे, 80% क्षमता के लिए "80") ।
गुणवत्ता आश्वासन
चमक और एकरूपता परीक्षणःप्रत्येक इकाई को दृश्य दोषों को सुनिश्चित करने के लिए प्रकाश तीव्रता (120-140mcd) और खंड एकरूपता निरीक्षण से गुजरना पड़ता है।
पर्यावरणीय स्थिरताःअत्यधिक तापमान में प्रदर्शन सत्यापित करने के लिए -40°C से 85°C पर 24 घंटे के संचालन के लिए नमूनों का परीक्षण किया जाता है, जिसमें थर्मल इमेजिंग के माध्यम से तेजी से गर्मी-विसारण मान्य किया जाता है।
वारंटीःगैर-मानव क्षति के लिए 1 वर्ष की वारंटी। यदि प्रदर्शन विनिर्माण दोषों के कारण विफल हो जाता है (जैसे, सेगमेंट डिमिंग, गर्मी से संबंधित मुद्दे), मुफ्त प्रतिस्थापन प्रदान किया जाता है (बैच संख्या आवश्यक है) ।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न: क्या दशमलव बिंदु जोड़ने के लिए डिस्प्ले को अनुकूलित किया जा सकता है?
उत्तरः हाँ ⇒ दशमलव अंक एक या दोनों अंकों में जोड़े जा सकते हैं (उदाहरण के लिए, तापमान के लिए "22.5") सटीक रीडिंग का समर्थन करने के लिए।
प्रश्न: क्या मेरे उपकरण के सौंदर्यशास्त्र से मेल खाने के लिए पीले खंड का रंग अनुकूलन योग्य है?
A: बिल्कुल िक हम आपके उत्पाद की डिजाइन भाषा के अनुरूप समायोज्य पीले रंग के रंग (जैसे गर्म पीले, चमकीले पीले) प्रदान करते हैं।
प्रश्न: क्या चौड़ा देखने का कोण चमक को प्रभावित करता है?
A: नहीं ⇒ अधिकतम देखने के कोणों (X/Y 0.29-0.31) पर भी, चमक सामने की ओर मुड़ी हुई तीव्रता के 10% के भीतर बनी रहती है, जो सुसंगत पठनीयता सुनिश्चित करती है।
पूर्ण अधिकतम रेटिंग्स ((Ta=25oC)
| पैरामीटर | प्रतीक | रेटिंग | इकाई |
| आगे की धारा ((प्रति पासा) | आइपीएम | 20 | mA |
| रिवर्स वोल्टेज ((प्रति पासा) | वीआर | 5 | वी |
| शक्ति विसर्जन (प्रति पासा) | पीएम | 80 | mW |
| परिचालन तापमान सीमा | टॉप | -40~+85 | oC |
| भंडारण तापमान सीमा | Tstg | -40~+85 | oC |
| मिलाप तापमान ((≤3 सेकंड) | थ | 260 | oC |
कोडः अल्ट्रा ब्राइट व्हाइट -WH
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 2.8 | 3.2 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 120 | 140 | एमसीडी | |
| एलईडी रंग तापमान | क | यदि=10mA | 5500 | 20 | 6800 | क |
| वर्णानुक्रम निर्देशांक | एक्स/वाई | यदि=10mA | 0.29,0.32 | 0.30,0.33 | एनएम |

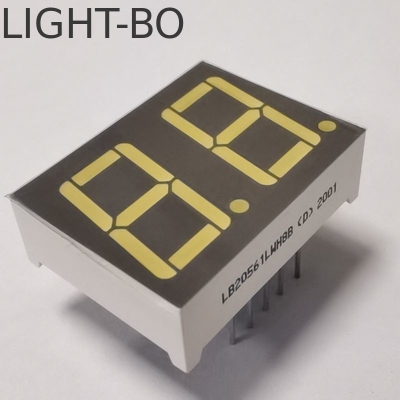

मुख्य चित्र

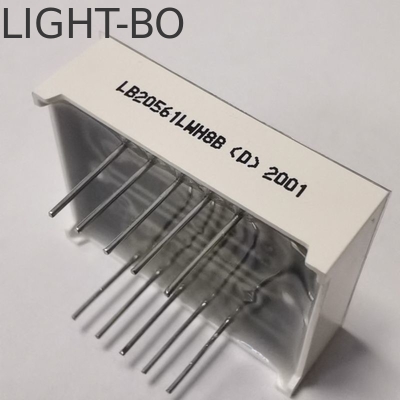

विवरण चित्र
अनुप्रयोग छवि
अनुप्रयोग:
व्यापक रूप से तापमान नियंत्रकों और डिजिटल संकेतकों, घरेलू उपकरणों, उपकरण पैनलों आदि के लिए उपयोग किया जाता है।
गुणवत्ता आश्वासन
चमक और एकरूपता परीक्षणःप्रत्येक इकाई को दृश्य दोषों को सुनिश्चित करने के लिए प्रकाश तीव्रता (120-140mcd) और खंड एकरूपता निरीक्षण से गुजरना पड़ता है।
पर्यावरणीय स्थिरताःअत्यधिक तापमान में प्रदर्शन सत्यापित करने के लिए -40°C से 85°C पर 24 घंटे के संचालन के लिए नमूनों का परीक्षण किया जाता है, जिसमें थर्मल इमेजिंग के माध्यम से तेजी से गर्मी-विसारण मान्य किया जाता है।
वारंटीःगैर-मानव क्षति के लिए 1 वर्ष की वारंटी। यदि प्रदर्शन विनिर्माण दोषों के कारण विफल हो जाता है (जैसे, सेगमेंट डिमिंग, गर्मी से संबंधित मुद्दे), मुफ्त प्रतिस्थापन प्रदान किया जाता है (बैच संख्या आवश्यक है) ।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न: क्या दशमलव बिंदु जोड़ने के लिए डिस्प्ले को अनुकूलित किया जा सकता है?
उत्तरः हाँ ⇒ दशमलव अंक एक या दोनों अंकों में जोड़े जा सकते हैं (उदाहरण के लिए, तापमान के लिए "22.5") सटीक रीडिंग का समर्थन करने के लिए।
प्रश्न: क्या मेरे उपकरण के सौंदर्यशास्त्र से मेल खाने के लिए पीले खंड का रंग अनुकूलन योग्य है?
A: बिल्कुल िक हम आपके उत्पाद की डिजाइन भाषा के अनुरूप समायोज्य पीले रंग के रंग (जैसे गर्म पीले, चमकीले पीले) प्रदान करते हैं।
प्रश्न: क्या चौड़ा देखने का कोण चमक को प्रभावित करता है?
A: नहीं ⇒ अधिकतम देखने के कोणों (X/Y 0.29-0.31) पर भी, चमक सामने की ओर मुड़ी हुई तीव्रता के 10% के भीतर बनी रहती है, जो सुसंगत पठनीयता सुनिश्चित करती है।
