| ब्रांड नाम: | LIGHT-BO |
| मॉडल संख्या: | Lb10103ay1b |
| एमओक्यू: | 1000 |
| कीमत: | Negotiate |
| भुगतान की शर्तें: | टी/टी,वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 50000 पीसीएस/दिन |
सुपर ब्राइट एम्बर 7.62 मिमी सिंगल-डिजिट 7-सेगमेंट एलईडी न्यूमेरिक डिस्प्ले
उत्पाद मुख्य छवि क्षेत्र
(अम्बर चमक और कॉम्पैक्ट डिजाइन को उजागर करने के लिए 4-5 उच्च-परिभाषा दृश्यों की सिफारिश)

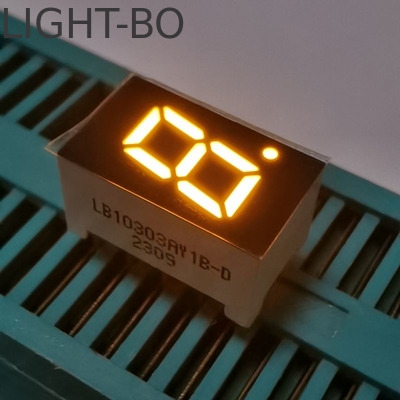

प्रकाशमान क्लोज-अप:सुपर उज्ज्वल एम्बर में एक अंक (जैसे, "8") का स्पष्ट शॉट, एक काले चेहरे के खिलाफ सेट किया गया है जिसमें कोई "गहरे किनारे" और समान प्रकाश वितरण नहीं है।
आयाम हाइलाइट शॉटः7.62 मिमी अंक की ऊंचाई (आकार के संदर्भ के साथ, उदाहरण के लिए, एक मानक 2 मिमी पीसीबी के बगल में) कॉम्पैक्ट, अंतरिक्ष-बचत प्रोफ़ाइल पर जोर देने के लिए लेबल किया गया।
देखने का कोण डेमोःसाइड-एंगल शॉट (जैसे, 45° और 60° ऑफ-सेंटर) "बिग व्यूइंग एंगल" सुविधा को दर्शाने के लिए, गैर-सामने की स्थितियों से स्पष्ट पठनीयता साबित करते हैं।
एप्लिकेशन मॉकअपःऑडियो उपकरण में एकीकृत (जैसे, एम्पलीफायर वॉल्यूम "5"), इंस्ट्रूमेंट पैनल (जैसे, प्रेशर गेज "3"), या डिजिटल घड़ी (जैसे, घंटे "9") वास्तविक दुनिया के उपयोग को प्रतिबिंबित करने के लिए।
अनुपालन और अनुकूलन शॉटःलचीलापन और अनुपालन को उजागर करने के लिए "सामान्य एनोड (सीए) " चिह्न, रोएचएस लोगो और "ओईएम/ओडीएम स्वीकार्य" पर एक नोट का नजदीकी चित्रण।
पूर्ण अधिकतम रेटिंग्स ((Ta=25oC)
| पैरामीटर | प्रतीक | रेटिंग | इकाई |
| आगे की धारा ((प्रति पासा) | आइपीएम | 20 | mA |
| रिवर्स वोल्टेज ((प्रति पासा) | वीआर | 5 | वी |
| शक्ति विसर्जन (प्रति पासा) | पीएम | 80 | mW |
| परिचालन तापमान सीमा | टॉप | -40~+85 | oC |
| भंडारण तापमान सीमा | Tstg | -40~+85 | oC |
| मिलाप तापमान ((≤3 सेकंड) | थ | 260 | oC |
कोडःअम्बर/पीला -Y
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 1.8 | 2.5 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 60 | 80 | एमसीडी | |
| आधे मूल्य के साथ स्पेक्ट्रम | △λ | यदि=10mA | 20 | एनएम | ||
| तरंगदैर्ध्य | Dλ | यदि=10mA | 585 | 595 | एनएम |
मुख्य चित्र
प्रमुख बिक्री बिंदु
1. सुपर ब्राइट एम्बर इमिशन दृश्य आराम और स्पष्टता के लिए आदर्श
60-70mcd संतुलित चमकःएम्बर रंग दृश्यता और आंखों के आराम के बीच एक सही संतुलन बनाता है ✓ मंद लाल डिस्प्ले की तुलना में अधिक उज्ज्वल (अस्पष्टता से बचता है) लेकिन कठोर सफेद की तुलना में नरम (लंबे समय तक उपयोग के दौरान आंखों की थकान को रोकता है,eउदाहरण के लिए, डिजिटल घड़ी देखना या ऑडियो वॉल्यूम को समायोजित करना) ।
काला चेहरा + पीले रंग के खंडःकाले मैट चेहरे से परिवेश प्रकाश (जैसे, कमरे के लैंप, खिड़कियों के माध्यम से सूर्य के प्रकाश) से प्रतिबिंब कम होता है, जबकि एम्बर उत्सर्जन हल्के चमक के माध्यम से काटता है।"7" एक एम्पलीफायर पर या "25" एक काउंटर पर) विविध प्रकाश व्यवस्था की स्थिति में स्पष्ट रहते हैं.
2. कॉम्पैक्ट आकार और बड़ा देखने का कोण
7.62 मिमी अल्ट्रा कॉम्पैक्ट अंक ऊंचाईःछोटे फॉर्म फैक्टर वाले उत्पादों के लिए डिज़ाइन किया गया है जहां बहु-अंकीय या बड़े डिस्प्ले फिट नहीं होंगे, उदाहरण के लिए, मिनी ऑडियो एम्पलीफायर, पोर्टेबल डिजिटल काउंटर, या पतले इंस्ट्रूमेंट पैनल।छोटे पदचिह्न से उपकरण पठनीयता का त्याग किए बिना चिकना रहता है.
बड़ा देखने का कोण:यहां तक कि जब केंद्र से दूर से देखा जाता है (उदाहरण के लिए, एक उपयोगकर्ता एक ऑडियो रैक के किनारे खड़ा होता है या दीवार पर घुड़सवार घड़ी को देखता है), प्रदर्शन स्पष्टता बनाए रखता है।स्क्रीन के साथ सीधे संरेखित करने की आवश्यकता को समाप्त करता है, साझा या संकीर्ण स्थानों में उपयोगकर्ता की सुविधा में वृद्धि।
3. विश्वसनीय प्रदर्शन और आसान एकीकरण
उच्च विश्वसनीयता + लंबा जीवनकालःउच्च श्रेणी के एलईडी चिप्स और टिकाऊ इनकैप्सुलेशन का उपयोग करता है, स्थिर प्रदर्शन (बिल्कुल नहीं, खंड ड्रॉपआउट) और ≥ 50,000 घंटे (लगातार उपयोग के 5 से अधिक वर्षों) का जीवनकाल सुनिश्चित करता है।लंबे समय तक चलने वाले उपकरणों के लिए आदर्श, रखरखाव मुक्त संचालन (जैसे औद्योगिक काउंटर) ।
आईसी संगतताःनिर्बाध रूप से आम 7-खंड ड्राइवर आईसी के साथ काम करता है, इसलिए किसी कस्टम सर्किट डिजाइन की आवश्यकता नहीं है। निर्माताओं के लिए असेंबली को सरल बनाता है और नए उत्पादों के लिए आर एंड डी समय को कम करता है (जैसे,एक नई डिजिटल घड़ी या ऑडियो डिवाइस).
आसान असेंबलीःमानकीकृत पिन लेआउट (थ्रू-होल या एसएमडी, वैकल्पिक) स्वचालित उत्पादन लाइनों या मैनुअल सोल्डरिंग को फिट करता है, असेंबली त्रुटियों को कम करता है और विनिर्माण को तेज करता है।
4अनुकूलित आवश्यकताओं के लिए लचीलापन
OEM/ODM समर्थन:विशिष्ट आवश्यकताओं से मेल खाने के लिए अनुकूलित आदेश स्वीकार करता है, उदाहरण के लिए, प्रकाश तीव्रता को समायोजित करना (उदाहरण के लिए, उज्ज्वल वातावरण के लिए 80-90mcd), दशमलव बिंदु जोड़ना (सटीक रीडिंग के लिए "2.5"),या अद्वितीय पीसीबी फिट करने के लिए पिन अंतर को संशोधित.
बहु-रंग विकल्पःमानक एम्बर के अलावा, उत्पाद सौंदर्यशास्त्र (जैसे, आधुनिक स्मार्ट उपकरणों के लिए नीला, औद्योगिक संकेतकों के लिए लाल) के अनुरूप 7 अन्य उत्सर्जक रंग (लाल, नीला, सफेद, आदि) उपलब्ध हैं।
लक्षित अनुप्रयोग
1. ऑडियो उपकरण
एम्पलीफायर/प्रीएम्पलीफायर:प्रदर्शन वॉल्यूम स्तर (जैसे, "0-10"), इनपुट चैनल (जैसे, AUX के लिए "1", ब्लूटूथ के लिए "2"), या स्वर सेटिंग (जैसे, बास के लिए "3") ।
एमपी 3 प्लेयर/रेडियो रिसीवर:ट्रैक नंबर (जैसे, "12") या आवृत्ति (जैसे, "98.7" मेगाहर्ट्ज) दिखाएँ।
2उपकरण पैनल और डिजिटल संकेतक
औद्योगिक काउंटर:ट्रैक उत्पादन इकाइयों (जैसे, "9" टुकड़े) या मशीन चक्र (जैसे, "5" रन) कॉम्पैक्ट मशीनरी में।
दबाव/तापमान मापकःपतले नियंत्रण पैनलों में एकल अंकों के अंक (जैसे 40kPa के लिए "4" और 70°C के लिए "7") प्रदर्शित किए जाएं।
बैटरी चार्जर:चार्ज स्तर (उदाहरण के लिए, 10 के लिए "1", 90% के लिए "9") इंगित करें।
3समय और गिनती उपकरण
डिजिटल घड़ीःछोटी दीवार घड़ियों, डेस्क घड़ियों या रसोई टाइमर में घंटों (जैसे, "8") या मिनटों (जैसे, "45") दिखाएं।
पल्स काउंटर्स:चिकित्सा उपकरण (जैसे, हृदय गति मॉनिटर) या औद्योगिक सेंसर के लिए एकल-अंकीय पल्स गिनती (जैसे, "6") प्रदर्शित करें।
