| ब्रांड नाम: | LIGHT-BO |
| मॉडल संख्या: | LB20561DUR0A |
| एमओक्यू: | 1000 |
| कीमत: | Negotiate |
| भुगतान की शर्तें: | टी/टी,वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 50000 PCS/Day |
सामान्य कैथोड अल्ट्रा ब्राइट रेड 0.56-इंच 2-अंकीय 7-सेगमेंट एलईडी डिस्प्ले (18-पिन, अनुकूलन योग्य) तापमान नियंत्रकों और घरेलू उपकरणों के लिए
उत्पाद का अवलोकन
कॉमन कैथोड अल्ट्रा ब्राइट रेड 0.56-इंच 2-अंकीय 7-सेगमेंट एलईडी डिस्प्ले का परिचयऔर घरेलू उपकरण पैनल. पठनीयता, ऊर्जा दक्षता और आसान एकीकरण को संतुलित करने के लिए डिज़ाइन किया गया, यह 2-अंकीय डिस्प्ले कोर मीट्रिक दिखाने में उत्कृष्ट है जिसके लिए संक्षिप्त, स्पष्ट रीडिंग की आवश्यकता होती हैः तापमान (उदाहरण के लिए, एसी के लिए 24 डिग्री सेल्सियस),फ्रीजर्स के लिए -18°C), टाइमर मान (जैसे, माइक्रोवेव के लिए 15 मिनट), या डिवाइस की स्थिति (जैसे, पंखे की गति के लिए 08.08) ।
इसकी 0.56-इंच की अंक ऊंचाई 1 ′′ 3 मीटर (सामान्य रसोई / रहने वाले कमरे की दूरी) से दृश्यता सुनिश्चित करती है, जबकि 18-पिन कॉन्फ़िगरेशन स्थिर,प्रत्यक्ष पीसीबी कनेक्शन तापमान संवेदनशील उपकरणों में विश्वसनीय संचालन के लिए महत्वपूर्णकाले सतह पर सफेद खंड अल्ट्रा उज्ज्वल लाल प्रकाश (620-625 एनएम) के विपरीत हैं, जो परिवेश के चमक (जैसे, रसोई रोशनी,सूर्य की रोशनी) और चमकीले वातावरण में भी पठनीयता सुनिश्चित करनासामान्य कैथोड ध्रुवीयता, कम बिजली की खपत (5-10mA/LED), और RoHS अनुपालन के साथ, यह स्थायित्व, कार्यक्षमता और पर्यावरण के अनुकूलता को जोड़ती है.
पूर्ण अधिकतम रेटिंग्स ((Ta=25oC)
| पैरामीटर | प्रतीक | रेटिंग | इकाई |
| आगे की धारा ((प्रति पासा) | आइपीएम | 20 | mA |
| रिवर्स वोल्टेज ((प्रति पासा) | वीआर | 5 | वी |
| शक्ति विसर्जन (प्रति पासा) | पीएम | 80 | mW |
| परिचालन तापमान सीमा | टॉप | -40~+85 | oC |
| भंडारण तापमान सीमा | Tstg | -40~+85 | oC |
| मिलाप तापमान ((≤3 सेकंड) | थ | 260 | oC |
कोडः अल्ट्रा ब्राइट रेड -यूआर
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 1.8 | 2.2 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 80 | 100 | एमसीडी | |
| आधे मूल्य के साथ स्पेक्ट्रम | △λ | यदि=10mA | 20 | एनएम | ||
| तरंगदैर्ध्य | Dλ | यदि=10mA | 625 | 635 | एनएम |

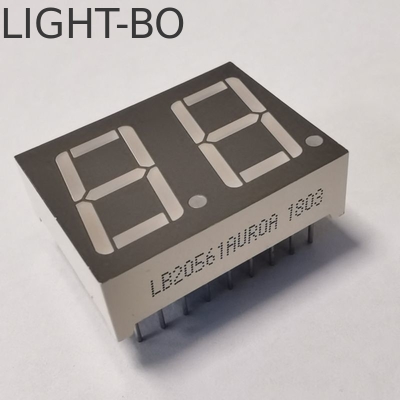

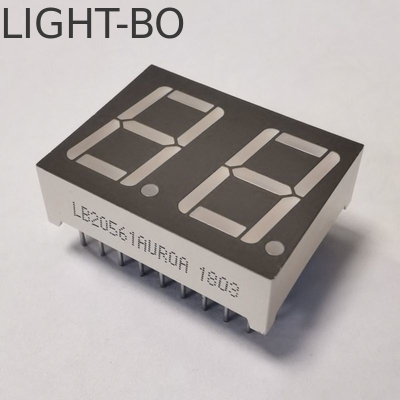

मुख्य चित्र

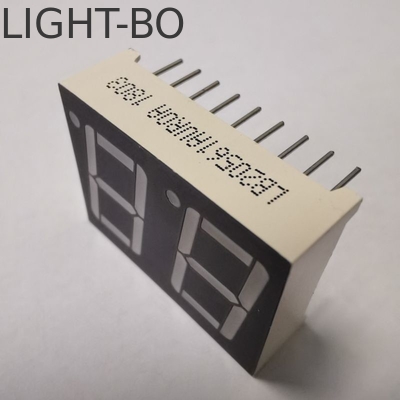

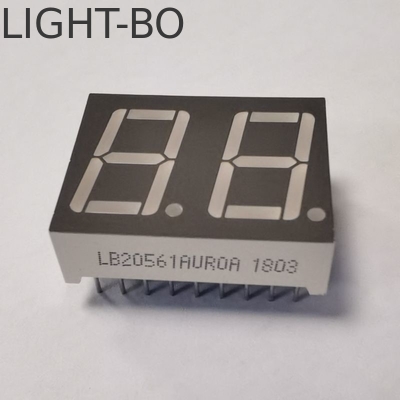

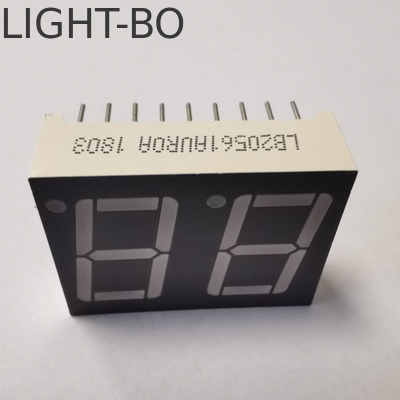

विवरण चित्र
प्रमुख विशेषताएं (तापमान नियंत्रक और उपकरण अनुकूलित)
1महत्वपूर्ण मीट्रिक्स के लिए बेहतर दृश्यता
अल्ट्रा ब्राइट रेड इल्यूमिनेशन (80-100mcd):लाल प्रकाश (620-625 एनएम तरंग दैर्ध्य) तेज, आंख को पकड़ने वाली रीडिंग प्रदान करता है, जो तापमान नियंत्रकों के लिए एकदम सही है, जहां मूल्यों की त्वरित पहचान (जैसे, ₹ 30 °C = अति ताप) त्रुटियों को रोकती है।यह लंबे समय तक देखने के दौरान आंखों के थकान को भी कम करता है।उदाहरण के लिए, एक ओवन के तापमान की निगरानी करना) ।
काले सतह पर सफेद खंडःउच्च कंट्रास्ट परिवेश के प्रकाश से धुलाई को समाप्त करता है और यह सुनिश्चित करता है कि प्रत्येक खंड (उदाहरण के लिए, मध्य पट्टी 5 की, शीर्ष पट्टी 9 की) समान रूप से रोशन हो।जो कि तापमान नियंत्रण या उपकरण के संचालन को बाधित कर सकता है.
0.56 इंच अंक ऊंचाईःपठनीयता और अंतरिक्ष दक्षता को संतुलित करता है (उदाहरण के लिए, 22°C बनाम 23°C) लेकिन पतले उपकरण पैनलों में फिट होने के लिए पर्याप्त कॉम्पैक्ट (उदाहरण के लिए,रेफ्रिजरेटर के लिए मिनी तापमान नियंत्रक).
2. विश्वसनीय प्रदर्शन और गर्मी प्रबंधन
तेजी से ताप-विनाश:गर्मी प्रतिरोधी सामग्रियों और कम ऊर्जा वाले डिजाइन के साथ बनाया गया, प्रदर्शन निरंतर संचालन के दौरान भी अति ताप से बचाता है (उदाहरण के लिए, एक ग्रीनहाउस के लिए 24/7 चलने वाला तापमान नियंत्रक) ।यह चमक में गिरावट को रोकता है और जीवनकाल को बढ़ाता है.
परिवर्तनीय वातावरण में स्थिर संचालनःतापमान में उतार-चढ़ाव (0°C-50°C, घरों/औद्योगिक स्थानों के लिए विशिष्ट) और मामूली कंपन (जैसे, फ्रिज कंप्रेसर चक्र,ओवन प्रशंसक आंदोलन) ′′एक समान चमक और खंड एकरूपता बनाए रखता है, मूल्य अद्यतन के दौरान कोई झिलमिलाहट नहीं।
दीर्घ जीवन काल (50,000+ घंटे):उच्च गुणवत्ता वाले एलईडी चिप्स अधिकांश घरेलू उपकरणों और तापमान नियंत्रकों के 8 से 10 वर्ष के सेवा जीवन से मेल खाते हैं, जिससे रखरखाव लागत और लगातार प्रतिस्थापन की आवश्यकता कम होती है।
3. आसान एकीकरण और अनुकूलन
18-पिन कॉन्फ़िगरेशनःसुरक्षित, प्रत्यक्ष पीसीबी माउंटिंग प्रदान करता है स्थिर विद्युत कनेक्शन सुनिश्चित करता है और ढीले पिन से बचा जाता है (वाशिंग मशीनों जैसे कंपन-प्रवण उपकरणों में एक आम समस्या) ।पिन लेआउट स्वचालित उत्पादन के लिए मानक मिलाप प्रक्रियाओं के साथ संगत है.
सामान्य कैथोड ध्रुवीयताःमानक ड्राइवर आईसी (जैसे, TM1637, HT1621,MAX7219) का व्यापक रूप से तापमान नियंत्रकों और घरेलू उपकरणों में उपयोग किया जाता है जो निर्माताओं के लिए सर्किट डिजाइन को सरल बनाता है और कस्टम वायरिंग की आवश्यकता को समाप्त करता है.
अनुकूलन योग्य डिजाइनःविशिष्ट उपकरण आवश्यकताओं के अनुरूप अनुकूलित संशोधनों का समर्थन करता है, जिसमें शामिल हैंः
समायोजित अंक अंतर (कम कॉम्पैक्ट बनाम व्यापक नियंत्रण पैनलों के लिए) ।
दशमलव अंकों को जोड़ा गया (सटीक तापमान रीडिंग के लिए जैसे 25.5°C) ।
संशोधित खंड चमक (कम रोशनी वाले वातावरण जैसे बेडरूम के लिए) ।
4ऊर्जा दक्षता और अनुपालन
बहुत कम धारा (5-10mA/LED):बिजली की खपत को कम करता है, जिससे यह बैटरी संचालित उपकरणों (जैसे, पोर्टेबल तापमान सेंसर) या ऊर्जा कुशल उपकरणों (जैसे,एनर्जी स्टार-प्रमाणित एसी) ✓ बैटरी जीवन को 30% तक बढ़ाता है और दीर्घकालिक बिजली की लागत को कम करता है.
निम्न अग्रेषित वोल्टेज (1.8-2.2V/LED):तापमान नियंत्रकों और उपकरणों में प्रयुक्त मानक निम्न वोल्टेज बिजली आपूर्ति (जैसे, 5V USB, 12V DC एडाप्टर) के साथ संगत
RoHS अनुपालनःहानिकारक पदार्थों (लीड, पारा) से मुक्त, उपभोक्ता और औद्योगिक इलेक्ट्रॉनिक्स के लिए अंतर्राष्ट्रीय सुरक्षा मानकों को पूरा करना परिवार के स्थानों में उपयोग के लिए सुरक्षित (जैसे,रसोई उपकरण) और वैश्विक बाजारों.
तकनीकी विनिर्देश
| श्रेणी | पैरामीटर | विनिर्देश (तापमान नियंत्रक अनुकूलित) |
|---|---|---|
| मूल डिजाइन | प्रदर्शन प्रकार | 2-अंकीय 7-खंड एलईडी डिस्प्ले (सटीकता के लिए दशमलव बिंदुओं का समर्थन करता है) |
| ध्रुवीयता | सामान्य कैथोड | |
| अंक ऊंचाई | 0.56 इंच | |
| पिन विन्यास | 18-पिन (सीधी पीसीबी माउंटिंग) | |
| खंड/सतह खत्म | काला सतह पर सफेद खंड | |
| ऑप्टिकल प्रदर्शन | रंग उत्सर्जित करना | अल्ट्रा ब्राइट रेड (प्राथमिक); वैकल्पिकः नीला/हरी/सफेद/एम्बर/नारंगी |
| तरंग दैर्ध्य (लाल) | 620-625nm | |
| प्रकाश की तीव्रता | 80-100 एमसीडी | |
| विद्युत मापदंड | आगे का वोल्टेज (VF) | 1.8-2.2V प्रति एलईडी |
| अनुशंसित अग्रिम धारा | 5-10mA प्रति एलईडी | |
| बिजली की खपत | कम (निरंतर उपयोग के लिए ऊर्जा कुशल) | |
| गुणवत्ता और अनुपालन | मुख्य लाभ | तेजी से गर्मी-विसारण, स्थिर प्रदर्शन, आईसी संगत, लंबे जीवनकाल |
| अनुपालन | RoHS अनुरूप |
आवेदन
यह डिस्प्ले तापमान नियंत्रण और घरेलू/औद्योगिक उपकरणों के लिए अनुकूलित है, जिसमें शामिल हैंः
तापमान नियंत्रक:कमरे के थर्मोस्टेट (जैसे, ₹22°C), फ्रिज/फ्रीजर थर्मोमीटर (जैसे, ₹5°C/ ₹-18°C), ओवन तापमान पैनल (जैसे, ₹200°C) ।
घरेलू उपकरण:माइक्रोवेव टाइमर (जैसे, ₹02:00), वाशिंग मशीन चक्र संकेतक (जैसे, ₹05 ₹ घूर्णन गति के लिए), एसी प्रशंसक गति प्रदर्शित (जैसे, ₹03 ₹ उच्च गति के लिए) ।
उपकरण पैनल:औद्योगिक प्रेशर गेज (उदाहरण के लिए, 8 पीएसआई के लिए ₹08 ₹), वोल्टेज मॉनिटर (उदाहरण के लिए, 12 वी के लिए ₹12 ₹), आर्द्रता नियंत्रक (उदाहरण के लिए, 50% आरएच के लिए ₹50 ₹) ।
डिजिटल संकेतक:पोर्टेबल तौलिया (जैसे 50 ग्राम के लिए ₹ 50), बैटरी चार्जर (जैसे 90% चार्ज के लिए ₹ 90), फिटनेस उपकरण (जैसे 15 मिनट के लिए ₹ 15) ।

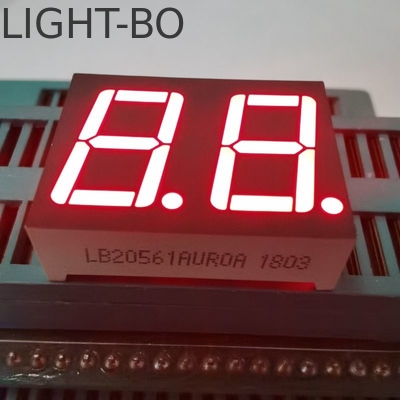

अनुप्रयोग छवि
तापमान नियंत्रकों और उपकरणों के लिए इस डिस्प्ले को क्यों चुनें?
महत्वपूर्ण मीट्रिक स्पष्टताःअल्ट्रा ब्राइट रेड लाइट यह सुनिश्चित करती है कि तापमान/उपकरण के मान एक नज़र में पढ़े जा सकें_ तापमान नियंत्रण में त्रुटियों को रोका जा सके (उदाहरण के लिए, एक ओवन में भोजन को गर्म करना) ।
विश्वसनीय गर्मी प्रबंधन:तेजी से गर्मी फैलाव निरंतर उपयोग के दौरान प्रदर्शन समस्याओं से बचाता है, जो 24/7 तापमान नियंत्रकों के लिए आवश्यक है।
आसान विनिर्माण:18-पिन डिजाइन और सामान्य कैथोड ध्रुवीयता पीसीबी एकीकरण को सरल बनाती है, उच्च मात्रा वाले उपकरण उत्पादन का समर्थन करती है।
विशिष्ट आवश्यकताओं के लिए अनुकूलन योग्यःअनुकूलित अंक अंतर, दशमलव बिंदु या चमक गैर-मानक उपकरण डिजाइनों के साथ संगतता सुनिश्चित करती है।
वैश्विक बाजार तैयार:RoHS अनुपालन और बहुरंगी विकल्प विभिन्न सुरक्षा मानकों के अनुरूप, अंतरराष्ट्रीय बाजारों में निर्यात को सरल बनाते हैं।
आदेश और रसद सूचना
न्यूनतम आदेश मात्रा (MOQ):मानक अल्ट्रा ब्राइट रेड मॉडल के लिए 300 टुकड़े; कस्टम कॉन्फ़िगरेशन के लिए 500 टुकड़े।
पैकिंगःएंटी-स्टैटिक ईपीई + कार्टन (प्रत्येक डिस्प्ले शिपिंग के दौरान पिन और सेगमेंट की सुरक्षा के लिए व्यक्तिगत रूप से लिपटे हुए हैं) ।
प्रसव का समय:मानक मॉडल के लिए 5 से 7 दिन; कस्टम डिजाइन के लिए 10 से 12 दिन (विशिष्टताओं को मंजूरी देने से) ।
परिवहन:एक्सप्रेस (जरूरी प्रोटोटाइप के लिए फेडएक्स/डीएचएल), एयर (मध्यम मात्रा में शिपमेंट), महासागर (उपकरण निर्माताओं के लिए थोक उत्पादन चलता है) ।
हमसे संपर्क करें
हमारी टीम सटीक उपकरणों के लिए एलईडी डिस्प्ले में विशेषज्ञता रखती है और आपके उत्पाद की उपयोगिता, विश्वसनीयता और दृश्य अपील को अनुकूलित करने में आपकी सहायता के लिए 24 घंटे का समर्थन प्रदान करती है!
