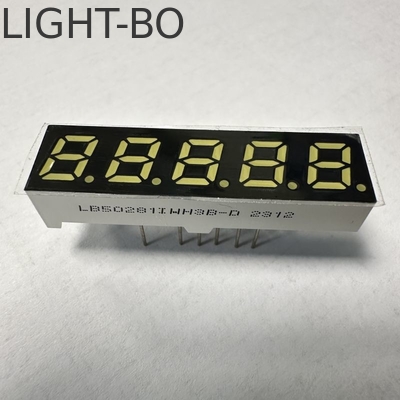

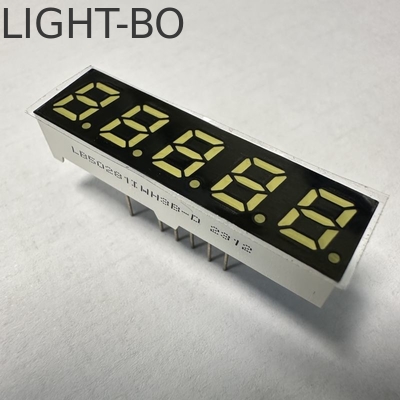

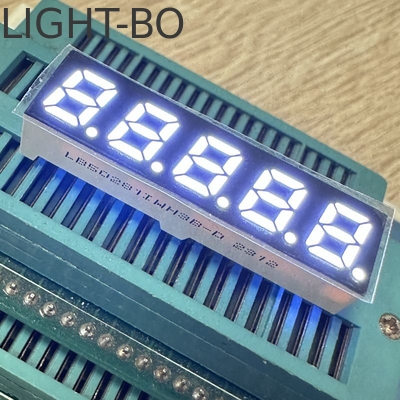

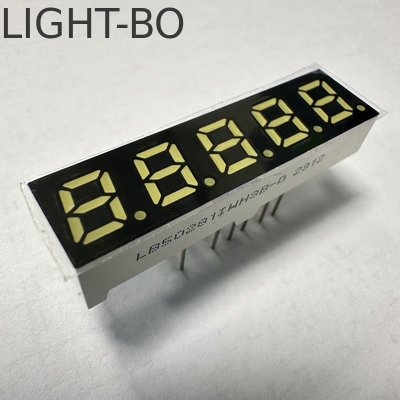

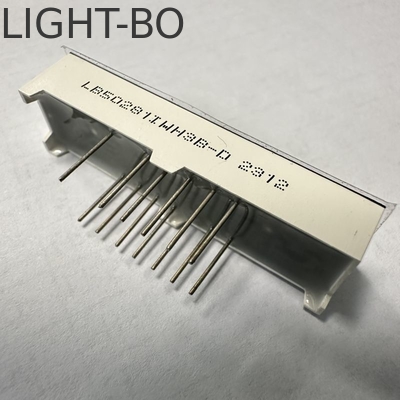

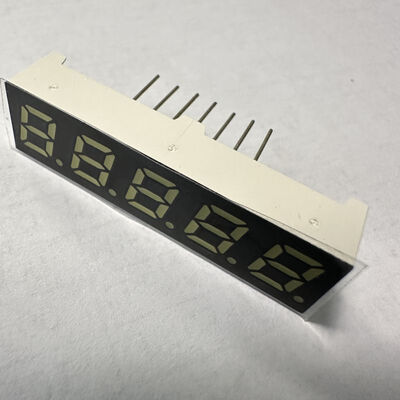

आवृत्ति कनवर्टर के लिए 5 अंकों का 7 मिमी 7 सेगमेंट एलईडी डिस्प्ले कॉमन एनोड अल्ट्रा ब्राइट व्हाइट

फ़्रीक्वेंसी कनवर्टर के लिए 5 डिजिट 7mm 7 सेगमेंट एलईडी डिस्प्ले कॉमन एनोड अल्ट्रा ब्राइट व्हाइट

• विशेषताएँ:

• डिस्प्ले:5 डिजिट, 0.28 इंच 7 सेगमेंट एलईडी डिस्प्ले

• अक्षर की ऊँचाई:7mm (0.28 इंच)

• बाहरी आयाम:38.6*10.2*8mm

• सफेद खंड काले सतह

• के साथकॉमन एनोड

• उत्सर्जक रंग:अल्ट्रा ब्राइट व्हाइट

• चमकदार तीव्रता: 120-160 mcd

• फॉरवर्ड वोल्टेज: 2.8-3.2V/led

• फॉरवर्ड करंट: 5-10mA/led

• रंग: लाल, नीला, पीला हरा, शुद्ध हरा, एम्बर, नारंगी और शुद्ध सफेद

• पूर्ण अधिकतम रेटिंग (Ta=25ºC)

  पैरामीटर	प्रतीक	रेटिंग	यूनिट
  फॉरवर्ड करंट (प्रति पासा)	Ipm	20	mA
  रिवर्स वोल्टेज (प्रति पासा)	Vr	5	V
  पावर डिसिपेशन (प्रति पासा)	Pm	80	mW
  ऑपरेटिंग तापमान रेंज	Topr	-40~+85	ºC
  भंडारण तापमान रेंज	Tstg	-40~+85	ºC
  सोल्डर तापमान (≤3 सेकंड)	Th	260	ºC



  कोड: पीला हरा- J

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.4	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	30		40	mcd
  आधे मान का स्पेक्ट्रम	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	569		574	nm



  कोड: एम्बर/पीला -Y

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.5	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	60		80	mcd
  आधे मान का स्पेक्ट्रम	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	585		595	nm



  कोड: नारंगी -F

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.4	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	60		80	mcd
  आधे मान का स्पेक्ट्रम	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	600		605	nm



  कोड: सुपर ब्राइट रेड -R

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.2	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	50		60	mcd
  आधे मान का स्पेक्ट्रम	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	630		635	nm



  कोड: अल्ट्रा ब्राइट रेड -UR

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.2	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	80		100	mcd
  आधे मान का स्पेक्ट्रम	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	625		635	nm



  कोड: शुद्ध हरा -G

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	2.6		3.2	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	120		180	mcd
  आधे मान का स्पेक्ट्रम	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	515		525	nm



  कोड: अल्ट्रा ब्राइट ब्लू -BH

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	2.8		3.2	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	120		140	mcd
  आधे मान का स्पेक्ट्रम	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	460		465	nm



  कोड: अल्ट्रा ब्राइट व्हाइट -WH

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	2.8		3.2	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	120		140	mcd
  एलईडी रंग तापमान	K	If=10mA	5500	20	6800	K
  क्रोमैटिसिटी निर्देशांक	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

• उच्च चमकदार तीव्रता और विश्वसनीयता

• कम बिजली की खपत

• अत्यधिक कम करंट

• स्थिर प्रदर्शन

• लंबा जीवनकाल

• इकट्ठा करने में आसान

• आईसी संगत

• RoHS अनुरूपता से मिलें

•

• अनुप्रयोग:

• उपकरण पैनल, घरेलू उपकरणों, डिजिटल संकेतकों, एलईडी घड़ी डिस्प्ले और सेट-टॉप बॉक्स आदि के लिए व्यापक रूप से उपयोग किया जाता है।
