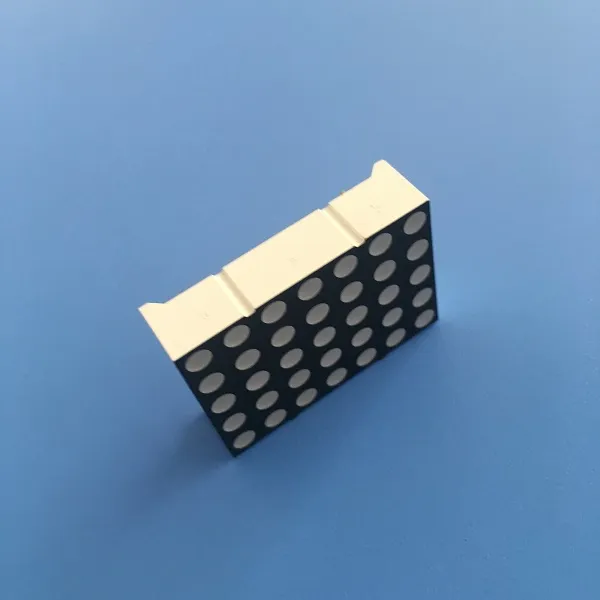

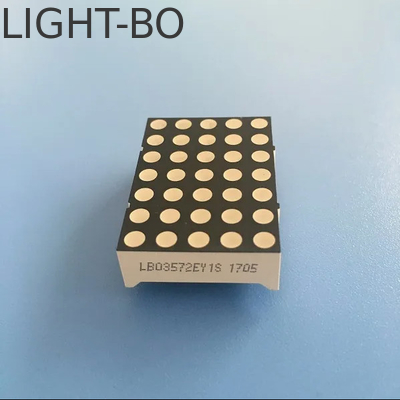

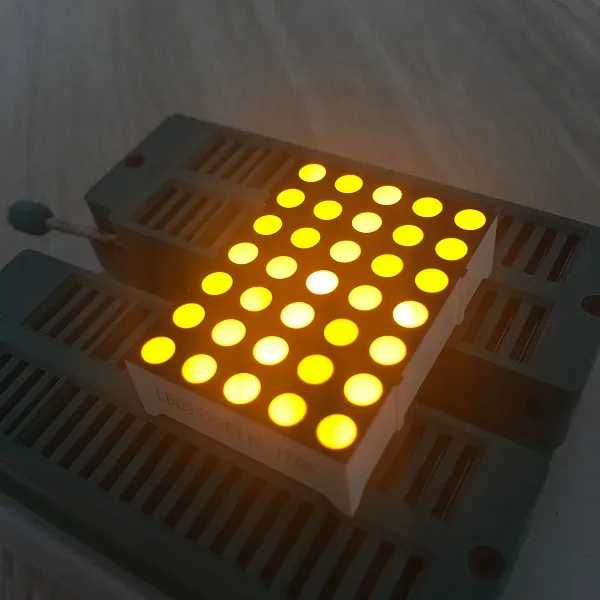

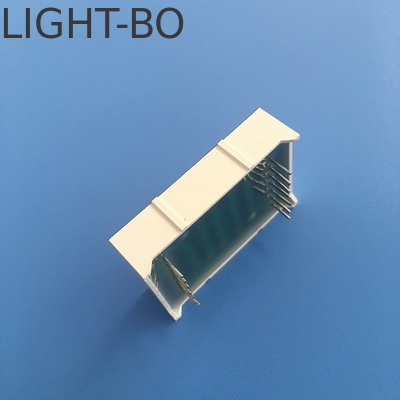

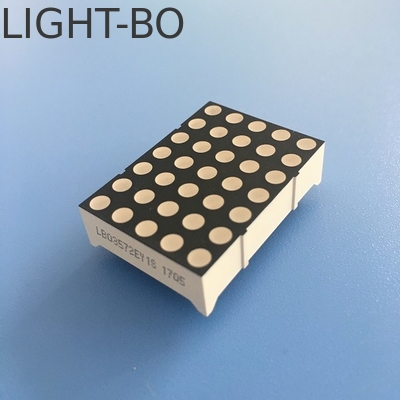

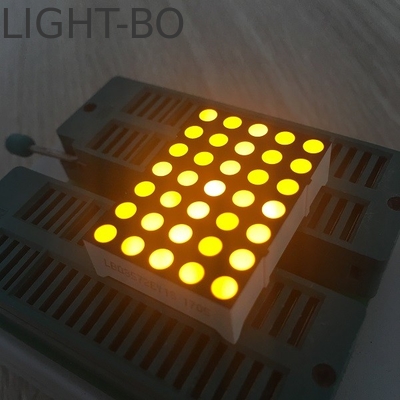

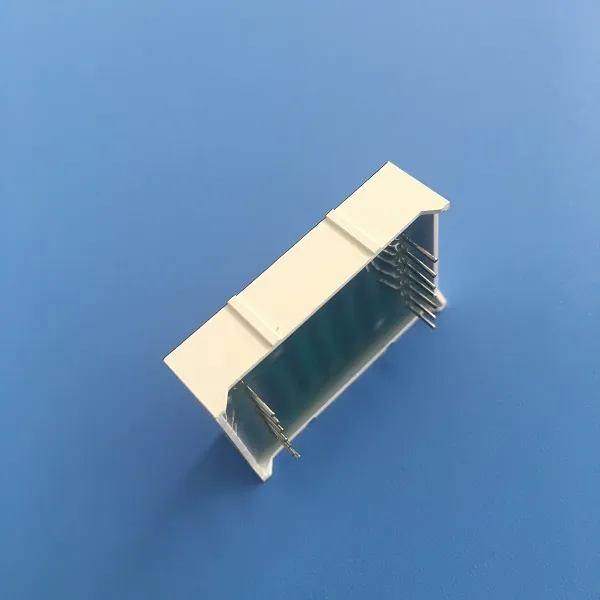

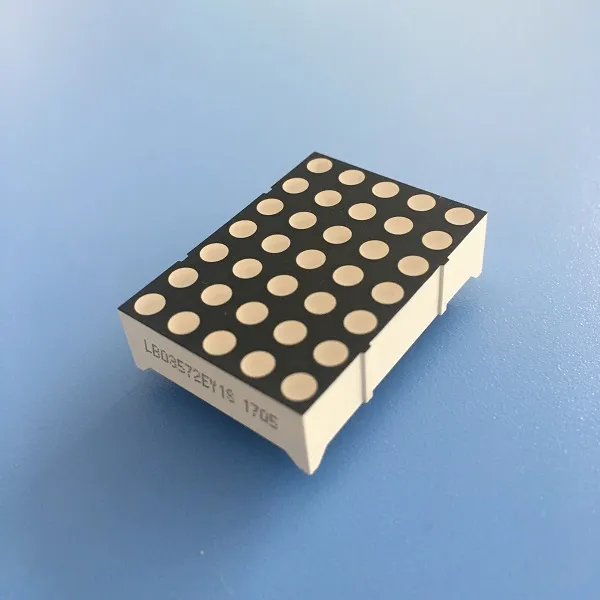

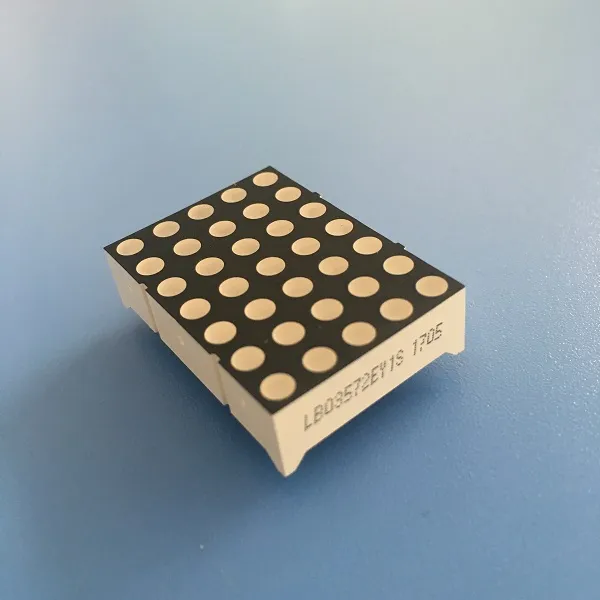

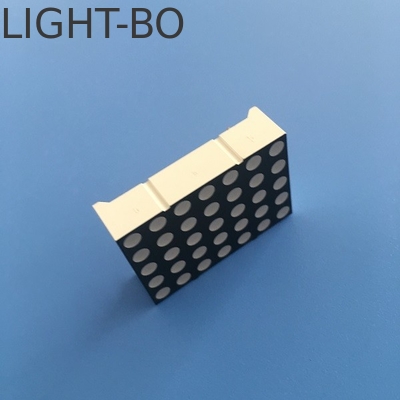

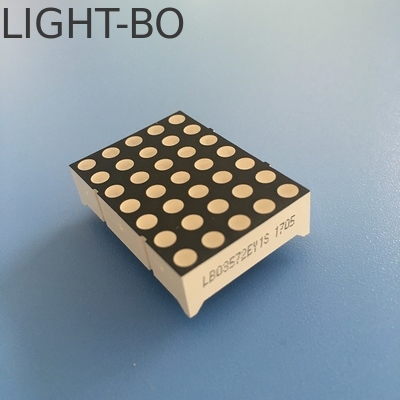

सुपर ब्राइट येलो डॉट मैट्रिक्स एलईडी डिस्प्ले 3 मिमी

सुपर उज्ज्वल पीला डॉट मैट्रिक्स एलईडी डिस्प्ले 3 मिमी चलती संकेतों/संदेश बोर्डों के लिए

• बाहरी आयाम:22.75 x 31.8 x 8.5 मिमी

• बिंदु का व्यासः 3.0 मिमी

• सफेद धब्बे काली सतह

• पंक्ति कैथोड स्तंभ एनोड

• उत्सर्जक रंगः सुपरउज्ज्वल पीला

• तरंगदैर्ध्यः 585-595nm

• प्रकाश की तीव्रताः70-80mcd

• आगे का वोल्टेजः 1.8-2.5V/ डॉट

• आगे का करंटः 5-10mA

• उच्च प्रकाश तीव्रता

• उच्च दक्षता और कम बिजली की खपत के साथ

• बहुत कम धारा

• ऊर्ध्वाधर और क्षैतिज रूप से बड़ा देखने का कोण

• स्थिर प्रदर्शन

• अच्छी स्थिरता

• दीर्घ जीवनकाल

• आसान असेंबली

• आईसी संगत

• RoHS अनुपालन को पूरा करें

• उत्सर्जक रंगः लाल, नीले, हरे, एम्बर, नारंगी, शुद्ध हरे और शुद्ध सफेद में उपलब्ध है

• पूर्ण अधिकतम रेटिंग्स ((Ta=25oC)

  पैरामीटर	प्रतीक	रेटिंग	इकाई
  आगे की धारा ((प्रति पासा)	आइपीएम	20	mA
  रिवर्स वोल्टेज ((प्रति पासा)	वीआर	5	वी
  शक्ति विसर्जन (प्रति पासा)	पीएम	80	mW
  परिचालन तापमान सीमा	टॉप	-40~+85	oC
  भंडारण तापमान सीमा	Tstg	-40~+85	oC
  मिलाप तापमान ((≤3 सेकंड)	थ	260	oC

  कोडः पीला हरा-जे

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.4	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	30		40	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	569		574	एनएम



  कोडःअम्बर/पीला -Y

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.5	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	60		80	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	585		595	एनएम



  कोडः नारंगी - एफ

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.4	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	60		80	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	600		605	एनएम



  कोडःसुपर ब्राइट रेड-आर

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	50		60	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	630		635	एनएम



  कोडः अल्ट्रा ब्राइट रेड -यूआर

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	80		100	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	625		635	एनएम



  कोडः शुद्ध हरा -जी

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	2.6		3.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	120		180	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	515		525	एनएम


  कोडः अल्ट्रा ब्राइट ब्लू-बीएच

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	2.8		3.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	120		140	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	460		465	एनएम

•

• कोडः अल्ट्रा ब्राइट व्हाइट -WH

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	2.8		3.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	120		140	एमसीडी
  एलईडी रंग तापमान	क	यदि=10mA	5500	20	6800	क
  वर्णानुक्रम निर्देशांक	एक्स/वाई	यदि=10mA	0.29,0.32		0.30,0.33	एनएम

•

• आवेदनः

• लिफ्ट मंजिल संकेतकों, स्थिति संकेतकों, डिजिटल डिस्प्ले और डिस्प्ले स्क्रीन, चलती संकेत, संदेश बोर्ड आदि के लिए उपयुक्त है।
