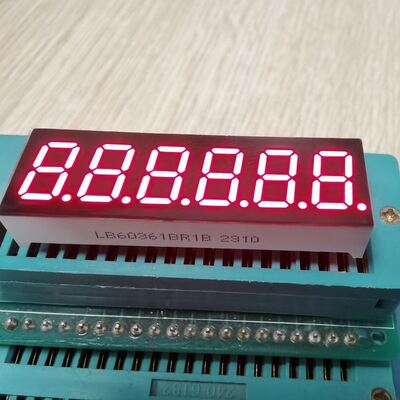

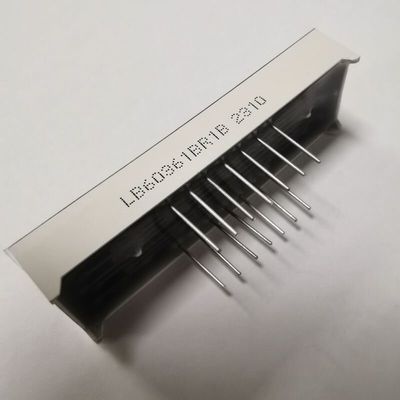

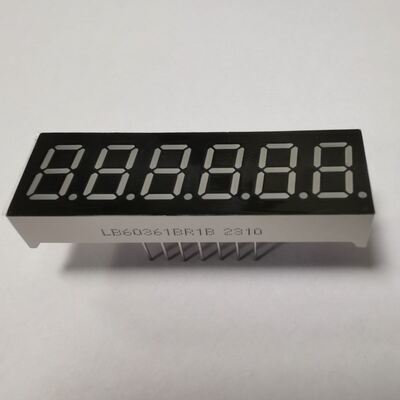

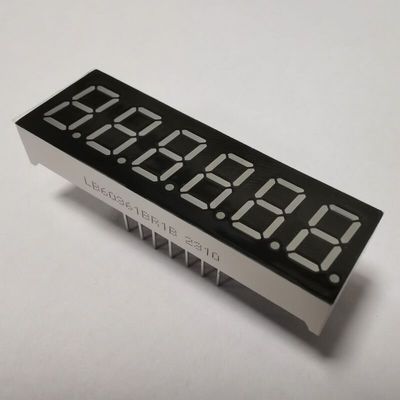

सुपर ब्राइट रेड 9.2mm 6 डिजिट 7 सेगमेंट एलईडी डिस्प्ले डिजिटल काउंटरडाउन टाइमर के लिए कॉमन एनोड

सुपर ब्राइट रेड 9.2mm 6 डिजिट 7 सेगमेंट एलईडी डिस्प्ले डिजिटल काउंटरडाउन टाइमर के लिए कॉमन एनोड

ब्रांड नाम:	LIGHT-BO
मॉडल संख्या:	LB60361BR1B
एमओक्यू:	1000
भुगतान की शर्तें:	टी/टी,वेस्टर्न यूनियन
आपूर्ति करने की क्षमता:	50000 पीसी / दिन

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शेनझेन, चीन

प्रमाणन:

ISO9001&RoHS

विचारों में भिन्नता:

सामान्य एनोड

फॉरवर्ड वोल्टेज:

1.8-2.2V/एलईडी

आगे प्रवाह:

5-10mA/एलईडी

रंग छोड़ना:

सुपर ब्राइट रेड

अंक ऊँचाई:

0.36 इंच (9.2 मिमी)

प्रमाणन:

RoHS

पैकेजिंग विवरण:

ईपीई + कार्टन

आपूर्ति की क्षमता:

50000 पीसी / दिन

प्रमुखता देना:

9.2 मिमी 7 सेगमेंट एलईडी डिस्प्ले

उत्पाद का वर्णन

सुपर ब्राइट रेड 9.2mm 6 डिजिट 7 सेगमेंट LED डिस्प्ले कॉमन एनोड डिजिटल काउंटडाउन टाइमर के लिए

अंक की ऊंचाई: 9.2mm (0.36-इंच)
बाहरी आयाम:43.5 x 14.0 x 7 mm
कॉमन एनोड
सफेद सेगमेंट, काली सतह के साथ निर्मित
डिस्प्ले रंग: सुपर ब्राइट रेड
तरंग दैर्ध्य : 630-635nm
चमकदार तीव्रता : 50-60 mcd
फॉरवर्ड वोल्टेज: 1.8-2.2V
उत्सर्जित रंग: लाल, नीला, पीला हरा, शुद्ध हरा, एम्बर, नारंगी, पीला और सफेद में उपलब्ध
उच्च चमकदार तीव्रता और विश्वसनीयता
कम बिजली की खपत
अत्यंत कम करंट
कम विकास लागत
स्थिर प्रदर्शन
निरंतर समान सेगमेंट
लंबा जीवनकाल
आसान असेंबली
आईसी संगत
अनुप्रयोग:

इंस्ट्रूमेंट पैनल, घरेलू उपकरण, डिजिटल तापमान/आर्द्रता संकेतक आदि के लिए व्यापक रूप से उपयोग किया जाता है।

प्रमाणपत्र: RoHS

पूर्ण अधिकतम रेटिंग (Ta=25°C)

पैरामीटर	प्रतीक	रेटिंग	इकाई
फॉरवर्ड करंट (प्रति डाइस)	Ipm	20	mA
रिवर्स वोल्टेज (प्रति डाइस)	Vr	5	V
पावर डिसिपेशन (प्रति डाइस)	Pm	80	mW
ऑपरेटिंग तापमान रेंज	Topr	-40~+85	°C
स्टोरेज तापमान रेंज	Tstg	-40~+85	°C
सोल्डर तापमान (≤3 सेकंड)	Th	260	°C

कोड: ऑरेंज -F

पैरामीटर	प्रतीक	शर्त	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.4	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	60		80	mcd
स्पेक्ट्रम चौड़ाई आधे मान की	Δλ	If=10mA		20		nm
तरंग दैर्ध्य	Dλ	If=10mA	600		605	nm

कोड: पीला हरा - J

पैरामीटर	प्रतीक	शर्त	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.4	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	30		40	mcd
स्पेक्ट्रम चौड़ाई आधे मान की	Δλ	If=10mA		20		nm
तरंग दैर्ध्य	Dλ	If=10mA	569		574	nm

कोड: एम्बर/पीला - Y

पैरामीटर	प्रतीक	शर्त	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.5	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	60		80	mcd
स्पेक्ट्रम चौड़ाई आधे मान की	Δλ	If=10mA		20		nm
तरंग दैर्ध्य	Dλ	If=10mA	585		595	nm

कोड: अल्ट्रा ब्राइट रेड - UR

पैरामीटर	प्रतीक	शर्त	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.2	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	80		100	mcd
स्पेक्ट्रम चौड़ाई आधे मान की	Δλ	If=10mA		20		nm
तरंग दैर्ध्य	Dλ	If=10mA	625		635	nm

कोड: सुपर ब्राइट रेड - R

पैरामीटर	प्रतीक	शर्त	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.2	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	50		60	mcd
स्पेक्ट्रम चौड़ाई आधे मान की	Δλ	If=10mA		20		nm
तरंग दैर्ध्य	Dλ	If=10mA	630		635	nm

कोड: शुद्ध हरा - G

पैरामीटर	प्रतीक	शर्त	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	2.6		3.2	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	120		180	mcd
स्पेक्ट्रम चौड़ाई आधे मान की	Δλ	If=10mA		20		nm
तरंग दैर्ध्य	Dλ	If=10mA	515		525	nm

कोड: अल्ट्रा ब्राइट ब्लू - BH

पैरामीटर	प्रतीक	शर्त	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	2.8		3.2	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	120		140	mcd
स्पेक्ट्रम चौड़ाई आधे मान की	Δλ	If=10mA		20		nm
तरंग दैर्ध्य	Dλ	If=10mA	460		465	nm

कोड: अल्ट्रा ब्राइट व्हाइट - WH

पैरामीटर	प्रतीक	शर्त	न्यूनतम	विशिष्ट	अधिकतम	इकाई
फॉरवर्ड वोल्टेज	Vf	If=10mA	2.8		3.2	V
रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
चमकदार तीव्रता	Iv	If=10mA	120		140	mcd
LED रंग तापमान	K	If=10mA	5500	20	6800	K
क्रोमैटिसिटी निर्देशांक	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm
