| ब्रांड नाम: | LIGHT-BO |
| मॉडल संख्या: | LB50391BR1B |
| एमओक्यू: | 1000 |
| कीमत: | Negotiate |
| भुगतान की शर्तें: | अग्रिम में टी / टी |
| आपूर्ति करने की क्षमता: | 50000पीसीएस/दिन |
विनिर्देशः

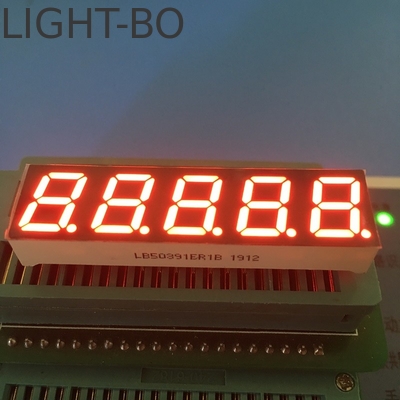

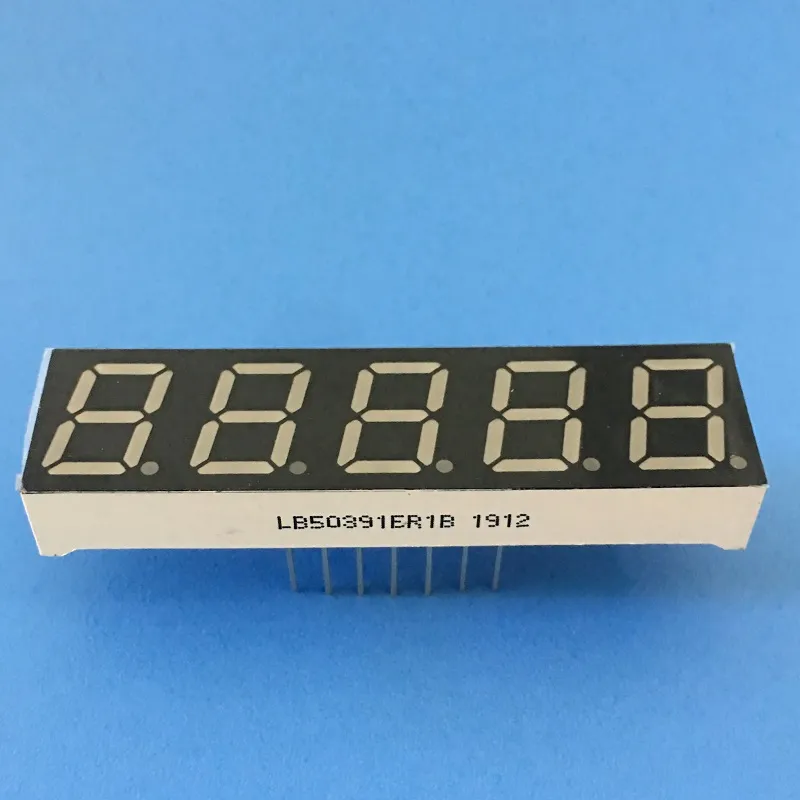

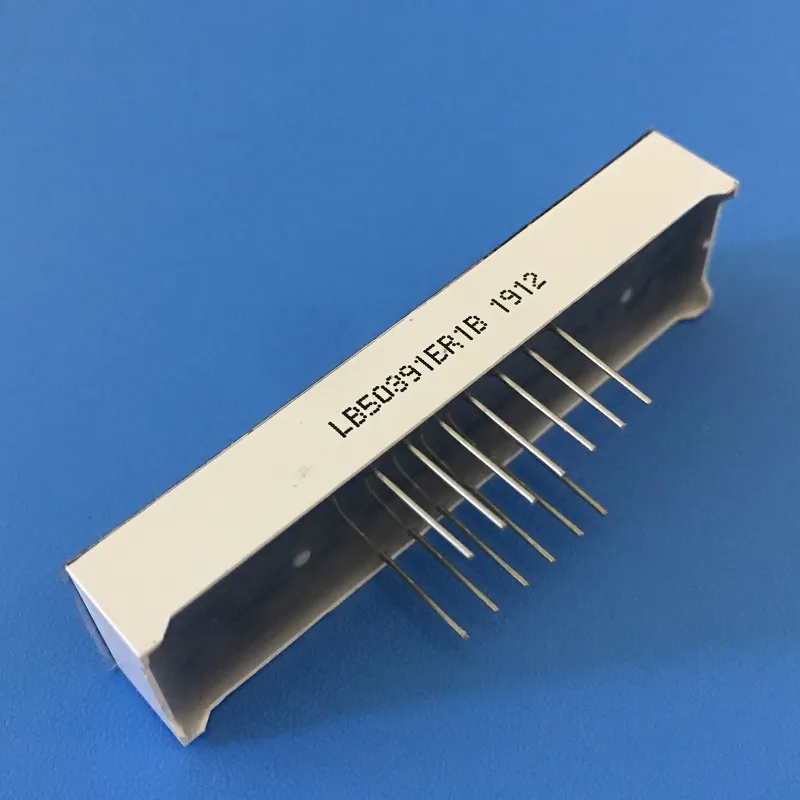

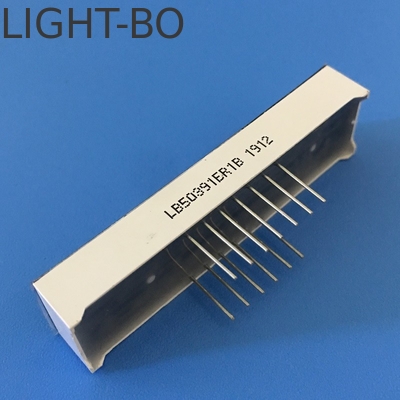

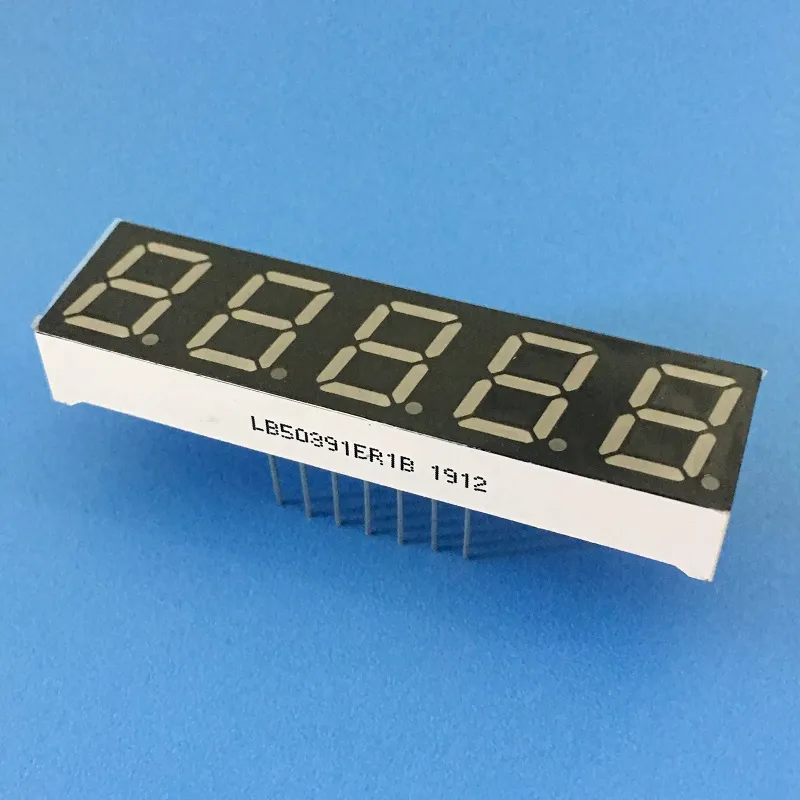

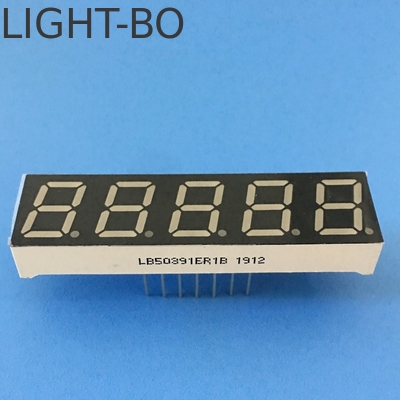

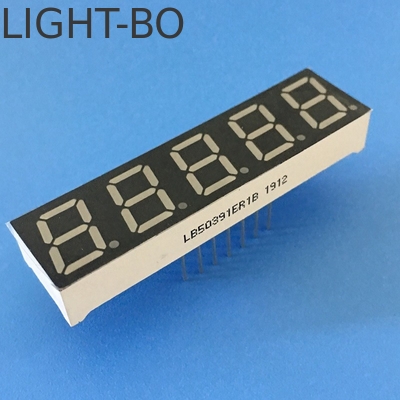

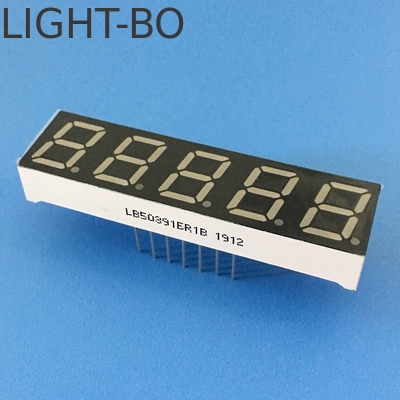

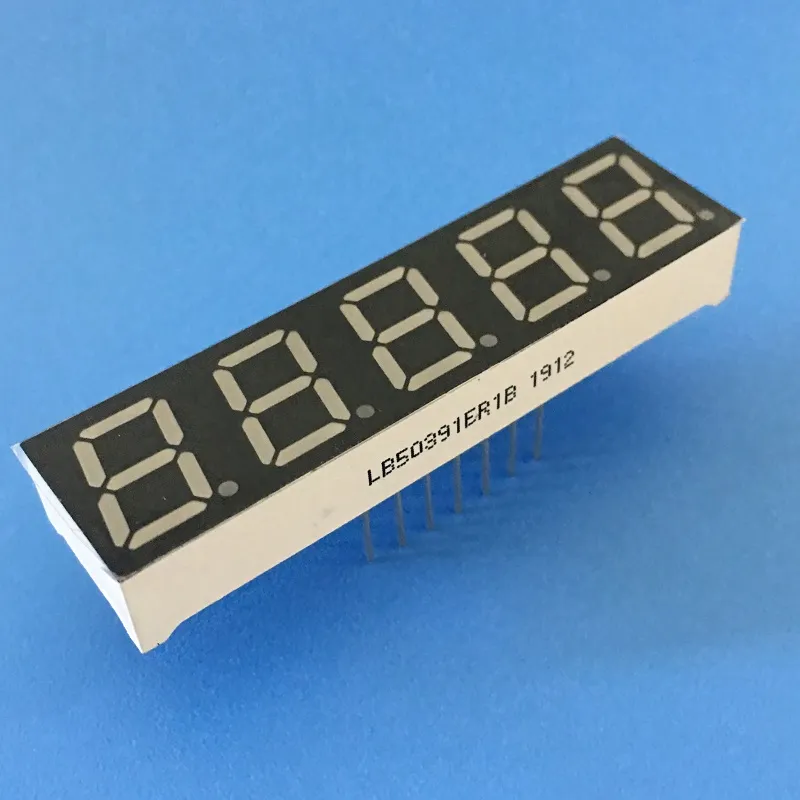

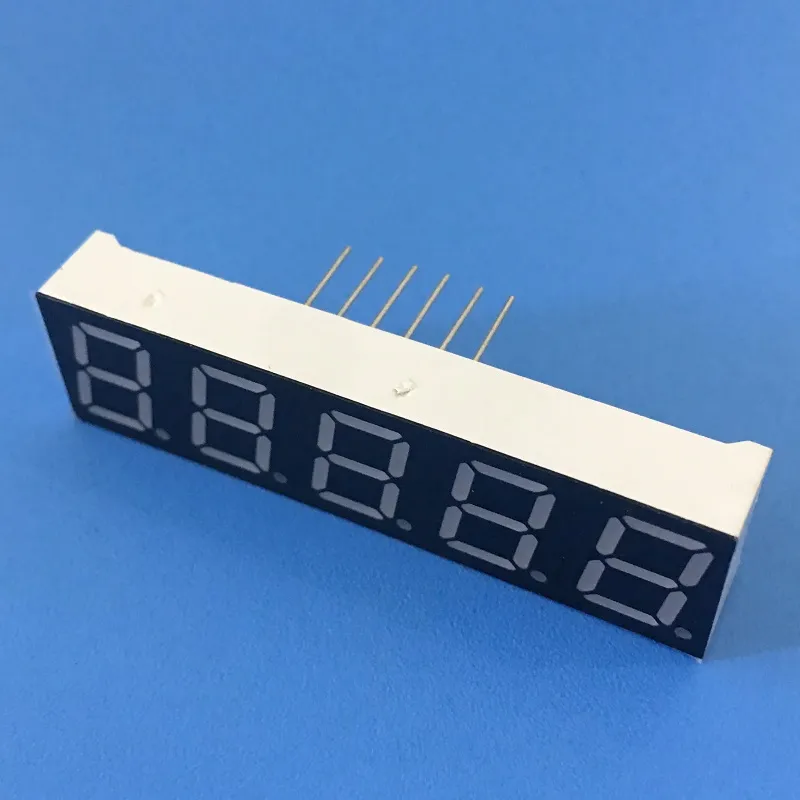

डिस्प्लेः 5 अंक, 0.39 इंच 7 खंड एलईडी डिस्प्ले
चरित्र की ऊंचाईः 10 मिमी (0.39 इंच)
बाहरी आयामः 49*12.9*7.3 मिमी
सफेद खंड काला सतह
के साथआम एनोड

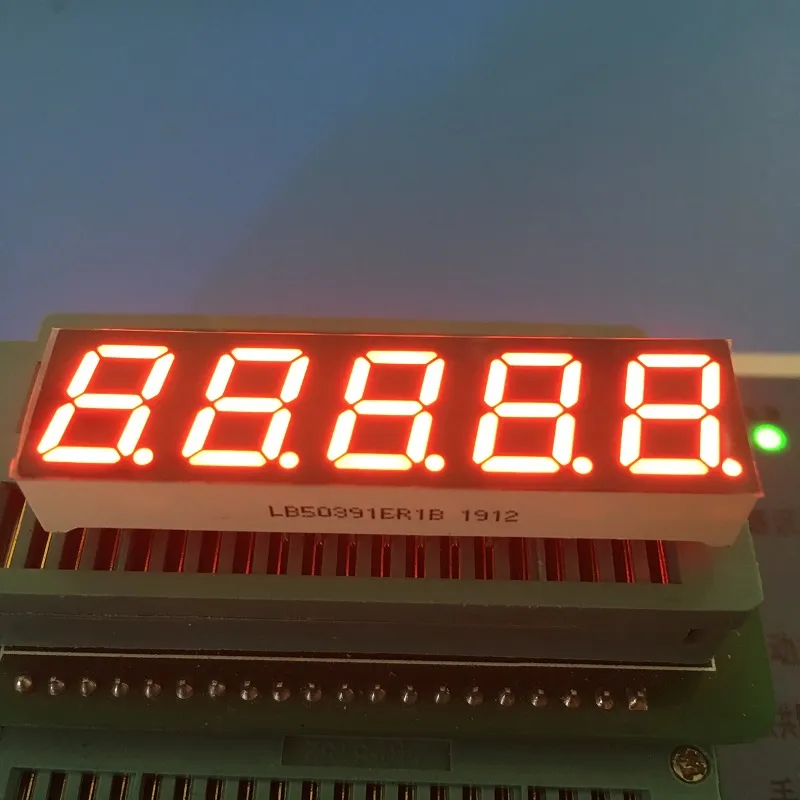

रंग उत्सर्जित करना:अति उज्ज्वल लाल
प्रकाश की तीव्रताः 50-60 एमसीडी
आगे का वोल्टेजः 1.8-2.2V/एलईडी
आगे की धारा:5-10 एमए/एलईडी
रंगः लाल, नीला, पीला हरा, शुद्ध हरा, एम्बर, नारंगी और शुद्ध सफेद
पूर्ण अधिकतम रेटिंग्स ((Ta=25oC)
| पैरामीटर | प्रतीक | रेटिंग | इकाई |
| आगे की धारा ((प्रति पासा) | आइपीएम | 20 | mA |
| रिवर्स वोल्टेज ((प्रति पासा) | वीआर | 5 | वी |
| शक्ति विसर्जन (प्रति पासा) | पीएम | 80 | mW |
| परिचालन तापमान सीमा | टॉप | -40~+85 | oC |
| भंडारण तापमान सीमा | Tstg | -40~+85 | oC |
| मिलाप तापमान ((≤3 सेकंड) | थ | 260 | oC |
कोडःअम्बर/पीला -Y
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 1.8 | 2.5 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 60 | 80 | एमसीडी | |
| आधे मूल्य के साथ स्पेक्ट्रम | △λ | यदि=10mA | 20 | एनएम | ||
| तरंगदैर्ध्य | Dλ | यदि=10mA | 585 | 595 | एनएम |
कोडः नारंगी - एफ
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 1.8 | 2.4 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 60 | 80 | एमसीडी | |
| आधे मूल्य के साथ स्पेक्ट्रम | △λ | यदि=10mA | 20 | एनएम | ||
| तरंगदैर्ध्य | Dλ | यदि=10mA | 600 | 605 | एनएम |
कोडःसुपर ब्राइट रेड-आर
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 1.8 | 2.2 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 50 | 60 | एमसीडी | |
| आधे मूल्य के साथ स्पेक्ट्रम | △λ | यदि=10mA | 20 | एनएम | ||
| तरंगदैर्ध्य | Dλ | यदि=10mA | 630 | 635 | एनएम |
कोडः अल्ट्रा ब्राइट रेड -यूआर
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 1.8 | 2.2 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 80 | 100 | एमसीडी | |
| आधे मूल्य के साथ स्पेक्ट्रम | △λ | यदि=10mA | 20 | एनएम | ||
| तरंगदैर्ध्य | Dλ | यदि=10mA | 625 | 635 | एनएम |
कोडः शुद्ध हरा -जी
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 2.6 | 3.2 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 120 | 180 | एमसीडी | |
| आधे मूल्य के साथ स्पेक्ट्रम | △λ | यदि=10mA | 20 | एनएम | ||
| तरंगदैर्ध्य | Dλ | यदि=10mA | 515 | 525 | एनएम |
कोडः अल्ट्रा ब्राइट ब्लू-बीएच
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 2.8 | 3.2 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 120 | 140 | एमसीडी | |
| आधे मूल्य के साथ स्पेक्ट्रम | △λ | यदि=10mA | 20 | एनएम | ||
| तरंगदैर्ध्य | Dλ | यदि=10mA | 460 | 465 | एनएम |
कोडः अल्ट्रा ब्राइट व्हाइट -WH
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 2.8 | 3.2 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 120 | 140 | एमसीडी | |
| एलईडी रंग तापमान | क | यदि=10mA | 5500 | 20 | 6800 | क |
|
वर्णानुक्रम निर्देशांक
|
एक्स/वाई | यदि=10mA | 0.29,0.32 | 0.30,0.33 | एनएम |
सेगमेंट एलईडी डिस्प्ले की विशेषता
--सफेद खंड काला सतह
--उच्च प्रकाश तीव्रता
--कम धारा संचालन
--स्थिर प्रदर्शन
-- निरंतर समान खंड
--पीसीबी पर आसान माउंटिंग
--आईसी संगत
--RoHS अनुरूप
सेगमेंट एलईडी डिस्प्ले का त्वरित विवरण
1. हम आपको सभी प्रकार के 7 सेगमेंट एलईडी डिस्प्ले की आपूर्ति कर सकते हैंः
--- अंकों का आकारः 0.25 से 20 इंच तक
--- अंक संख्याः 1, 2, 3, 4, 5 और 6 अंक
2सेगमेंट: 7 सेगमेंट, 14 सेगमेंट और 16 सेगमेंट दोनों उपलब्ध हैं
3उपलब्ध उत्सर्जक रंगः लाल, पीला-हरा, हरा, नीला, पीला, गुलाबी, सफेद, दो रंग
4उपलब्ध सतह का रंगः काला,ग्रे या लाल
