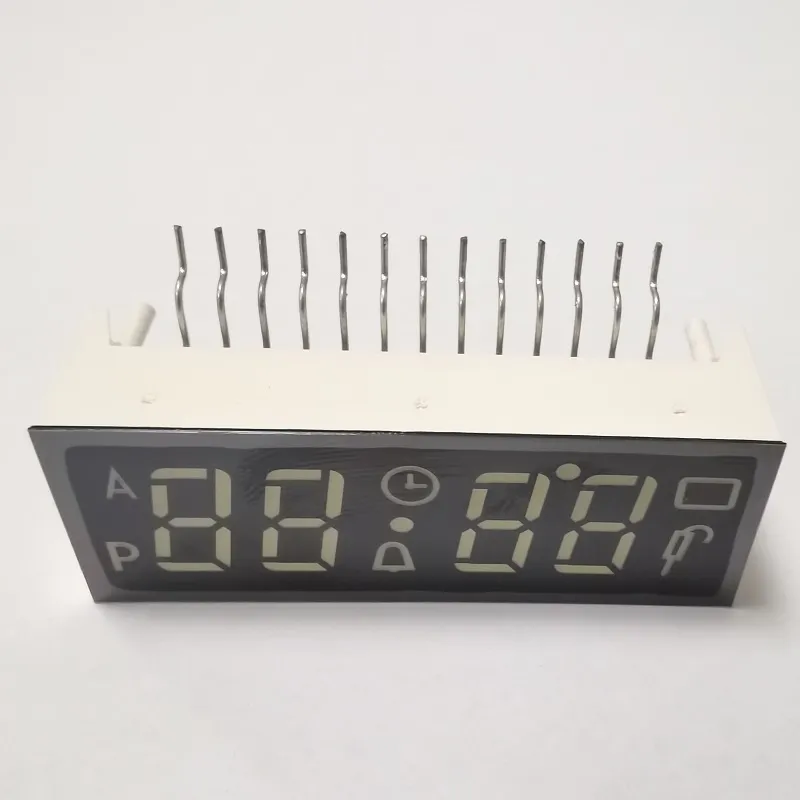

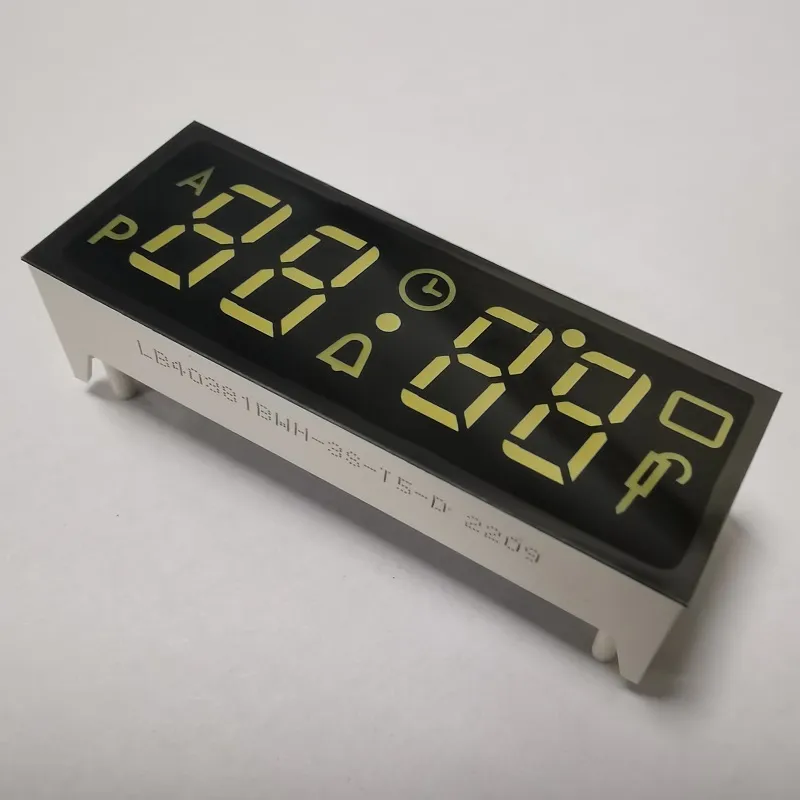

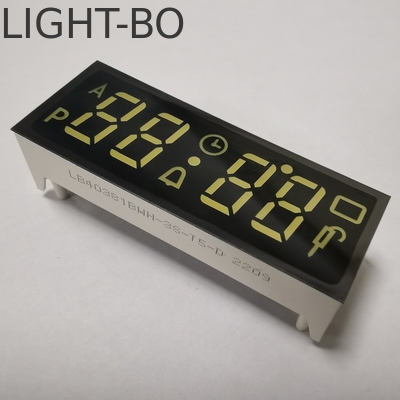

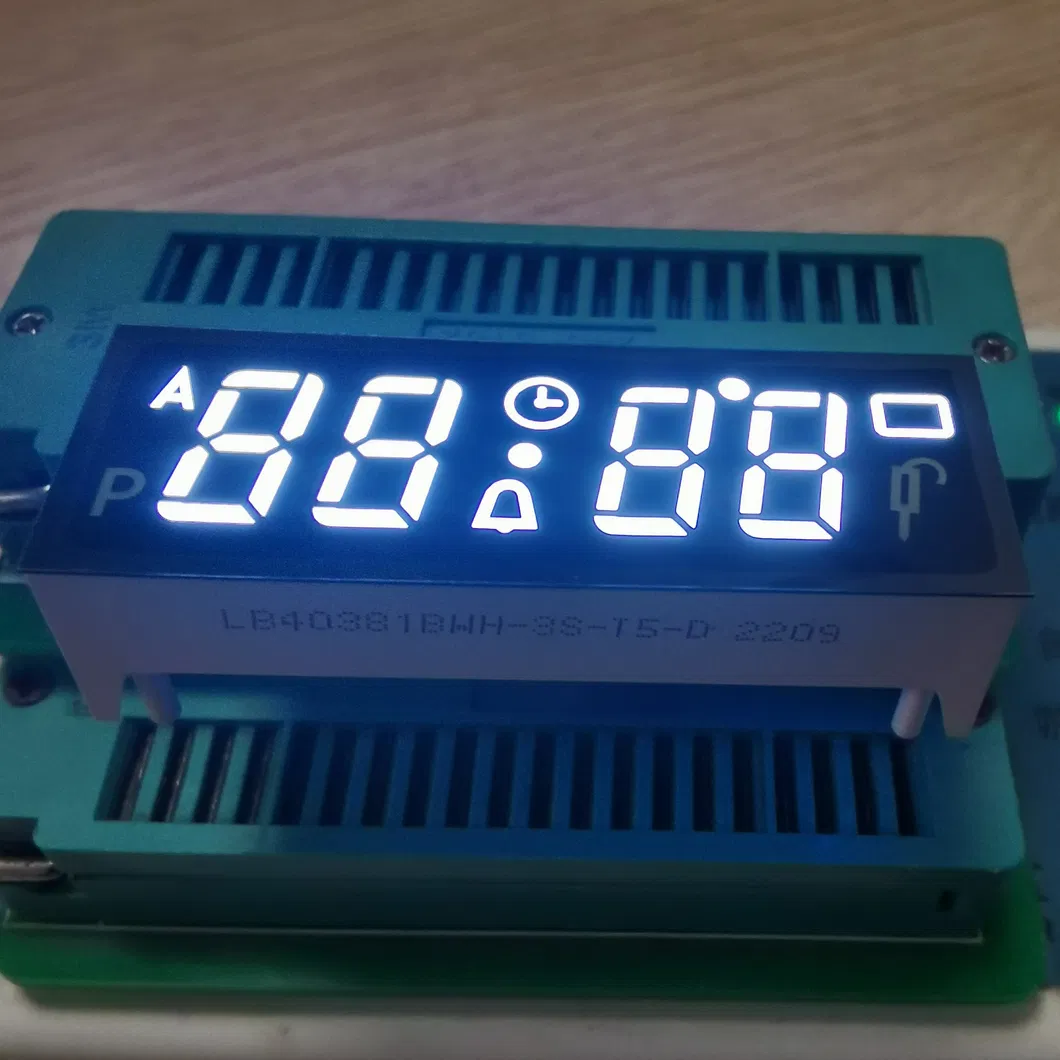

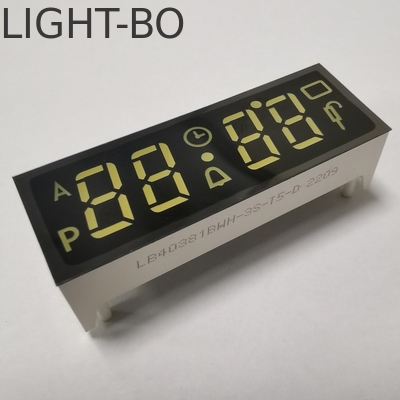

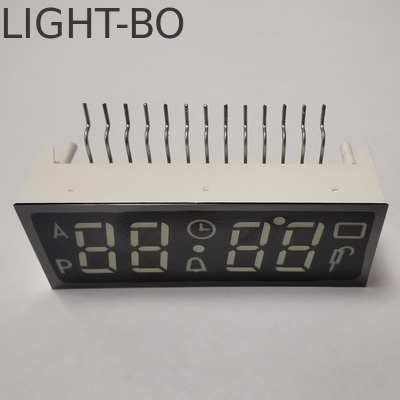

7 सेगमेंट एलईडी डिस्प्ले 4 अंकों का अल्ट्रा व्हाइट कॉमन एनोड

44*16MM अल्ट्रा व्हाइट 7 सेगमेंट LED डिस्प्ले 4 डिजिट कॉमन एनोड बिल्ट-इन ओवन टाइमर के लिए


उच्च चमकदार तीव्रता
कम बिजली की खपत
स्थिर प्रदर्शन
अच्छी स्थिरता
बड़ा देखने का कोण
लंबा जीवनकाल
IC संगत
डिस्प्ले +105C - 120C के पर्यावरण तापमान का सामना कर सकता है
RoHS/REACH अनुपालन को पूरा करें
LED रंग: लाल, नीला, हरा, सफेद, एम्बर, नारंगी में उपलब्ध

• पूर्ण अधिकतम रेटिंग (Ta=25ºC)

  पैरामीटर	प्रतीक	रेटिंग	इकाई
  फॉरवर्ड करंट (प्रति डाइस)	Ipm	20	mA
  रिवर्स वोल्टेज (प्रति डाइस)	Vr	5	V
  पावर डिसिपेशन (प्रति डाइस)	Pm	80	mW
  ऑपरेटिंग तापमान रेंज	Topr	-40~+85	ºC
  स्टोरेज तापमान रेंज	Tstg	-40~+85	ºC
  सोल्डर तापमान (≤3 सेकंड)	Th	260	ºC

  कोड: पीला हरा - J

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
  फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.4	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	30		40	mcd
  स्पेक्ट्रम चौड़ाई आधे मान का	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	569		574	nm



  कोड: एम्बर/पीला - Y

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
  फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.5	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	60		80	mcd
  स्पेक्ट्रम चौड़ाई आधे मान का	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	585		595	nm



  कोड: नारंगी - F

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
  फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.4	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	60		80	mcd
  स्पेक्ट्रम चौड़ाई आधे मान का	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	600		605	nm



  कोड: सुपर ब्राइट रेड - R

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
  फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.2	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	50		60	mcd
  स्पेक्ट्रम चौड़ाई आधे मान का	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	630		635	nm



  कोड: अल्ट्रा ब्राइट रेड - UR

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
  फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.2	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	80		100	mcd
  स्पेक्ट्रम चौड़ाई आधे मान का	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	625		635	nm



  कोड: प्योर ग्रीन - G

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
  फॉरवर्ड वोल्टेज	Vf	If=10mA	2.6		3.2	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	120		180	mcd
  स्पेक्ट्रम चौड़ाई आधे मान का	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	515		525	nm


  कोड: अल्ट्रा ब्राइट ब्लू - BH

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
  फॉरवर्ड वोल्टेज	Vf	If=10mA	2.8		3.2	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	120		140	mcd
  स्पेक्ट्रम चौड़ाई आधे मान का	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	460		465	nm

•

• कोड: अल्ट्रा ब्राइट व्हाइट - WH

  पैरामीटर	प्रतीक	स्थिति	न्यूनतम	विशिष्ट	अधिकतम	इकाई
  फॉरवर्ड वोल्टेज	Vf	If=10mA	2.8		3.2	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	120		140	mcd
  LED रंग तापमान	K	If=10mA	5500	20	6800	K
  क्रोमैटिसिटी निर्देशांक	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

अनुप्रयोग:

ऑडियो उपकरण या उपकरण पैनल

घरेलू इलेक्ट्रॉनिक उपकरण

संख्यात्मक डिस्प्ले

मल्टीमीडिया उत्पाद

डिजिटल संकेतक, तापमान संकेतक, आर्द्रता संकेतक, प्रक्रिया संकेतक, और इसी तरह के लिए सामान्य उपयोग
