| ब्रांड नाम: | LIGHT-BO |
| मॉडल संख्या: | Lb20561iwh8b |
| एमओक्यू: | 1000 |
| कीमत: | Negotiate |
| भुगतान की शर्तें: | टी/टी,वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 50000 पीसीएस/दिन |
Dual-Digit 7-Segment LED डिस्प्ले – 14.2mm (0.56-इंच), व्हाइट, होम एप्लायंसेज और कंट्रोलर के लिए कॉमन एनोड
उत्पाद अवलोकन
यह डुअल-डिजिट 7-सेगमेंट एलईडी डिस्प्ले कॉम्पैक्ट डिवाइस में स्पष्ट, विश्वसनीय संख्यात्मक रीडआउट के लिए इंजीनियर किया गया है—जिसमें 14.2 मिमी (0.56-इंच) कैरेक्टर हाइट, स्लिम बाहरी आयाम (25×19×8 मिमी) और जीवंत सफेद उत्सर्जन शामिल हैं। निर्बाध सर्किट एकीकरण के लिए कॉमन एनोड के रूप में कॉन्फ़िगर किया गया है, यह एक उच्च-कंट्रास्ट "पीले सेगमेंट + काले सतह" डिज़ाइन के साथ अलग दिखता है, जो उज्ज्वल और मंद दोनों वातावरण (रसोई काउंटरटॉप्स, इंस्ट्रूमेंट पैनल) में तेज दृश्यता सुनिश्चित करता है। प्रदर्शन और स्थायित्व के लिए निर्मित, यह उच्च चमकदार तीव्रता, निरंतर समान सेगमेंट, और तेज़ गर्मी-अपव्यय प्रदान करता है—तापमान नियंत्रकों या होम एप्लायंस पैनल जैसे 24/7 संचालित उपकरणों के लिए महत्वपूर्ण। पूरी तरह से अनुकूलन योग्य (आकार, कॉन्फ़िगरेशन) और RoHS-अनुपालक, यह आसान असेंबली के लिए मानक IC ड्राइवरों के साथ जुड़ता है, जिससे यह तापमान मॉनिटर, डिजिटल इंडिकेटर और औद्योगिक इंस्ट्रूमेंट पैनल के लिए एक बहुमुखी समाधान बन जाता है।

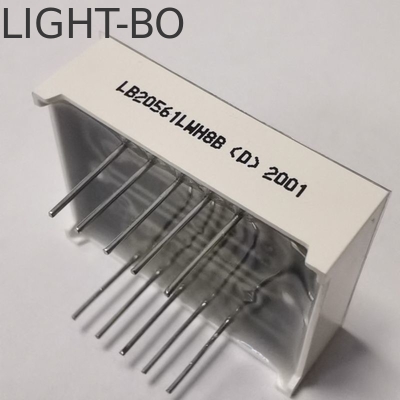

उत्पाद छवि

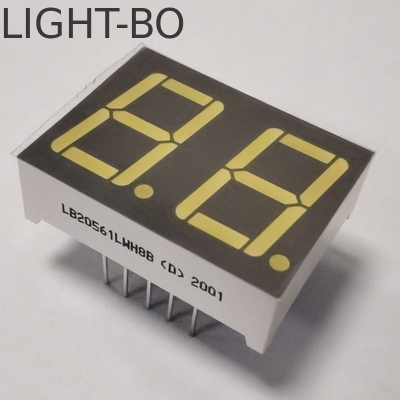

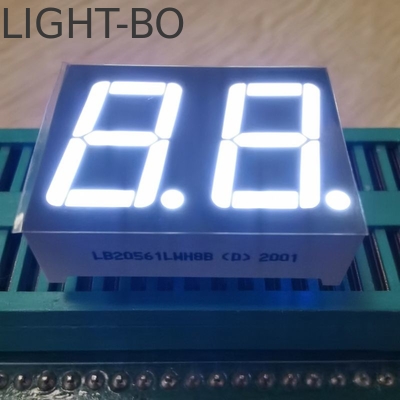

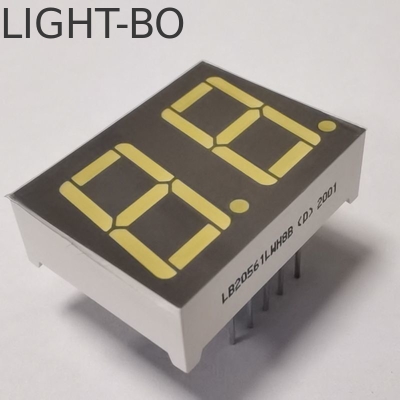

विस्तृत छवि
कोर उत्पाद विशेषताएं
1. उच्च कंट्रास्ट और लक्षित दृश्यता
पीले सेगमेंट + काली सतह: बोल्ड रंग संयोजन परिवेश प्रकाश प्रतिबिंब (रसोई, प्रयोगशालाओं या औद्योगिक स्थानों में आम) को समाप्त करता है और अंकों (0-9, साथ ही सटीकता के लिए दशमलव बिंदु) को तेज रूप से अलग करता है। यह तापमान नियंत्रकों या उपकरण टाइमर जैसे अनुप्रयोगों के लिए महत्वपूर्ण है—जहां एक भी अंक को गलत पढ़ने से परिचालन त्रुटियां हो सकती हैं (भोजन का ज़्यादा गरम होना, गलत तापमान सेटिंग्स)।
उच्च चमकदार तीव्रता + विस्तृत व्यूइंग एंगल (X/Y: 0.29-0.31): सफेद उत्सर्जन सभी सेगमेंट में उज्ज्वल, सुसंगत प्रकाश प्रदान करता है, जबकि विस्तृत व्यूइंग एंगल ऑफ-सेंटर पोजीशन से पठनीयता सुनिश्चित करता है (एक उपयोगकर्ता रेफ्रिजरेटर के तापमान की जांच कर रहा है जबकि किनारे पर खड़ा है, या एक तकनीशियन एक कार्यक्षेत्र से एक इंस्ट्रूमेंट पैनल की निगरानी कर रहा है)। कोई "अंधा स्थान" सभी उपयोगकर्ताओं के लिए समावेशी उपयोगिता की गारंटी नहीं देता है।
2. स्थायित्व और थर्मल स्थिरता
तेज़ गर्मी-अपव्यय: थर्मल-कुशल सामग्रियों (एनकैप्सुलेशन, सब्सट्रेट) के साथ इंजीनियर किया गया है ताकि संलग्न उपकरणों (इलेक्ट्रिक ओवन नियंत्रण, सीलबंद इंस्ट्रूमेंट बाड़ों) में ज़्यादा गरम होने से रोका जा सके। सेगमेंट फीका पड़ने, झिलमिलाहट, या फँसे हुए गर्मी के कारण स्थायी क्षति से बचाता है—गर्म ऑपरेटिंग स्थितियों (उपकरण मोटरों या औद्योगिक मशीनरी के पास) में भी स्थिर प्रदर्शन सुनिश्चित करता है।
निरंतर समान सेगमेंट: प्रकाश दोनों अंकों और सभी 7 सेगमेंट में समान रूप से वितरित होता है, जिससे "अंधेरे धब्बे" या फीके किनारों को समाप्त किया जाता है। यह स्थिरता जटिल अंकों की पूरी पठनीयता सुनिश्चित करती है और समान संख्याओं के बीच भ्रम को रोकती है।
3. आसान एकीकरण और अनुकूलन
कॉमन एनोड ध्रुवता: अधिकांश 7-सेगमेंट ड्राइवरों के लिए मानक सर्किट डिज़ाइनों से मेल खाता है, कस्टम वोल्टेज व्युत्क्रम की आवश्यकता को समाप्त करता है। निर्माताओं के लिए पीसीबी डिज़ाइन को सरल बनाता है, आर एंड डी समय को कम करता है और मौजूदा डिवाइस लेआउट के साथ संगतता सुनिश्चित करता है (पुराने तापमान नियंत्रक पैनलों को अपग्रेड करना)।
IC-संगत और आसान असेंबली: ऑफ-द-शेल्फ IC ड्राइवरों के साथ निर्बाध रूप से काम करता है, प्लग-एंड-प्ले एकीकरण को सक्षम करता है। कॉम्पैक्ट 25×19×8 मिमी फॉर्म फैक्टर पीसीबी पर सीधे माउंटिंग या मानक सॉकेट के साथ संगतता का समर्थन करता है—यहां तक कि कई घटकों वाले घने इंस्ट्रूमेंट पैनल में भी। स्वचालित असेंबली-फ्रेंडली डिज़ाइन उच्च-मात्रा वाले ऑर्डर के लिए उत्पादन दोषों को कम करता है।
अनुकूलन योग्य कॉन्फ़िगरेशन: अद्वितीय डिवाइस आवश्यकताओं को पूरा करने के लिए अनुकूलित डिज़ाइन (समायोजित सेगमेंट स्पेसिंग, संशोधित पिन लेआउट, या वैकल्पिक रंग) स्वीकार करता है—स्वामित्व वाले बाड़ों या सौंदर्य संबंधी आवश्यकताओं वाले ब्रांडों के लिए आदर्श (लक्जरी होम एप्लायंसेज, विशेष औद्योगिक उपकरण)।
4. नियामक अनुपालन और दीर्घकालिक विश्वसनीयता
RoHS अनुपालक: प्रतिबंधित पदार्थों (सीसा, पारा, कैडमियम) से मुक्त, उपभोक्ता इलेक्ट्रॉनिक्स और औद्योगिक उपकरणों के लिए वैश्विक नियमों को पूरा करता है। प्रमुख बाजारों जैसे कि यूरोपीय संघ, उत्तरी अमेरिका और एशिया में निर्यात के लिए पात्रता सुनिश्चित करता है, और पर्यावरण के अनुकूल उत्पाद पहलों (ऊर्जा-कुशल घरेलू उपकरणों) के साथ संरेखित होता है।
स्थिर प्रदर्शन और लंबा जीवनकाल: वोल्टेज में उतार-चढ़ाव (घर/औद्योगिक बिजली सर्किट में आम) और यांत्रिक कंपन (फैक्ट्री इंस्ट्रूमेंट पैनल में) का विरोध करने के लिए उच्च गुणवत्ता वाले एलईडी चिप्स और मजबूत एनकैप्सुलेशन के साथ बनाया गया है। 50,000+ घंटे के निरंतर संचालन (24/7 उपयोग के 5 वर्षों से अधिक) का समर्थन करता है, रखरखाव डाउनटाइम और प्रतिस्थापन लागत को कम करता है।
लक्षित अनुप्रयोग
उपभोक्ता, वाणिज्यिक और औद्योगिक क्षेत्रों में कॉम्पैक्ट, संख्यात्मक-केंद्रित उपकरणों के लिए अनुकूलित:
तापमान नियंत्रक: कमरे के थर्मोस्टैट, औद्योगिक हीटिंग/कूलिंग सिस्टम, रेफ्रिजरेटेड डिस्प्ले केस, या सूस वीडियो मशीनें।
घरेलू उपकरण: माइक्रोवेव ओवन, इंडक्शन कुकटॉप, इलेक्ट्रिक वॉटर हीटर, या कॉफी मेकर।
इंस्ट्रूमेंट पैनल: औद्योगिक गेज, परीक्षण उपकरण, या फिटनेस डिवाइस।
डिजिटल संकेतक: पोर्टेबल थर्मामीटर/हाइग्रोमीटर, बैटरी चार्जर, या इलेक्ट्रॉनिक तराजू।
पूर्ण अधिकतम रेटिंग(Ta=25ºC)
| पैरामीटर | प्रतीक | रेटिंग | यूनिट |
| फॉरवर्ड करंट(प्रति पासा) | Ipm | 20 | mA |
| रिवर्स वोल्टेज(प्रति पासा) | Vr | 5 | V |
| पावर डिसिपेशन(प्रति पासा) | Pm | 80 | mW |
| ऑपरेटिंग तापमान रेंज | Topr | -40~+85 | ºC |
| स्टोरेज तापमान रेंज | Tstg | -40~+85 | ºC |
| सोल्डर तापमान(≤3 सेकंड) | Th | 260 | ºC |
कोड:पीला हरा- J
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.4 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 30 | 40 | mcd | |
| स्पेक्ट्रम विद ऑफ हाफ वैल्यू | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 569 | 574 | nm |
कोड:एम्बर/पीला -Y
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.5 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 60 | 80 | mcd | |
| स्पेक्ट्रम विद ऑफ हाफ वैल्यू | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 585 | 595 | nm |
कोड:नारंगी -F
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.4 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 60 | 80 | mcd | |
| स्पेक्ट्रम विद ऑफ हाफ वैल्यू | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 600 | 605 | nm |
कोड:सुपर ब्राइट रेड -R
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 50 | 60 | mcd | |
| स्पेक्ट्रम विद ऑफ हाफ वैल्यू | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 630 | 635 | nm |
कोड:अल्ट्रा ब्राइट रेड -UR
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 80 | 100 | mcd | |
| स्पेक्ट्रम विद ऑफ हाफ वैल्यू | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 625 | 635 | nm |
कोड:प्योर ग्रीन -G
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 2.6 | 3.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 120 | 180 | mcd | |
| स्पेक्ट्रम विद ऑफ हाफ वैल्यू | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 515 | 525 | nm |
कोड:अल्ट्रा ब्राइट ब्लू -BH
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 2.8 | 3.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 120 | 140 | mcd | |
| स्पेक्ट्रम विद ऑफ हाफ वैल्यू | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 460 | 465 | nm |
कोड:अल्ट्रा ब्राइट व्हाइट -WH
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | यूनिट |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 2.8 | 3.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 120 | 140 | mcd | |
| एलईडी रंग तापमान | K | If=10mA | 5500 | 20 | 6800 | K |
|
क्रोमैटिसिटी निर्देशांक
|
X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
शेन्ज़ेन गुआंगज़िबाओ टेक्नोलॉजी कं, लिमिटेड। (ब्रांड: लाइट-बो) 2006 में स्थापित, एक कंपनी जो ऑप्टोइलेक्ट्रॉनिक्स एलईडी डिस्प्ले के अनुसंधान एवं विकास, निर्माण और बिक्री को एकीकृत करती है। ISO 9001 2015 क्वालिटी मैनेजमेंट सिस्टम प्रमाणित कंपनी। 15 से अधिक वर्षों के OEM और ODM अनुभव के साथ।
लाइट बो ग्राहकों को लागत कम करने और प्रतिस्पर्धात्मकता बढ़ाने में मदद करने के लिए उच्च गुणवत्ता और कम लागत वाले अनुकूलित समाधान प्रदान करने के लिए प्रतिबद्ध है।
7 सेगमेंट एलईडी डिस्प्ले, अनुकूलित एलईडी डिस्प्ले, संख्यात्मक एलईडी डिस्प्ले, डॉट मैट्रिक्स एलईडी डिस्प्ले, घरेलू उपकरणों, तापमान संकेतकों, आर्द्रता संकेतकों, रेफ्रिजरेटर नियंत्रक, थर्मोस्टैट संकेतक, हीटिंग और कूलिंग नियंत्रण आदि के लिए व्यापक रूप से उपयोग किया जाता है।
