| ब्रांड नाम: | LIGHT-BO |
| मॉडल संख्या: | Lb03576er1b |
| एमओक्यू: | 1000 |
| कीमत: | Negotiate |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 20000 पीसीएस / दिन |

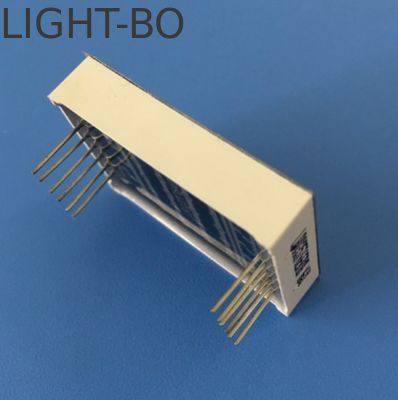

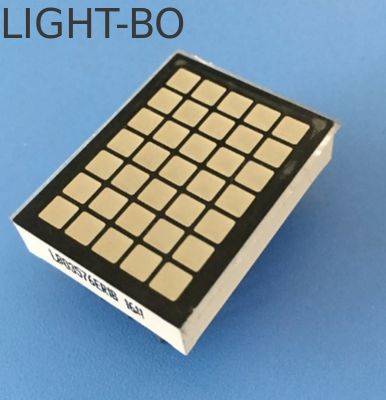

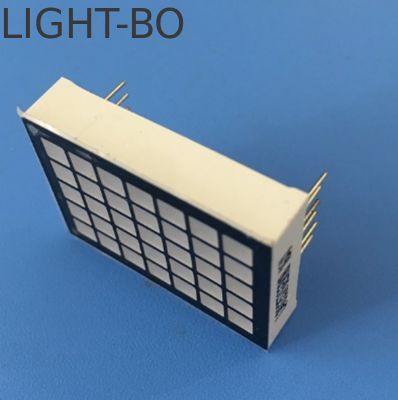

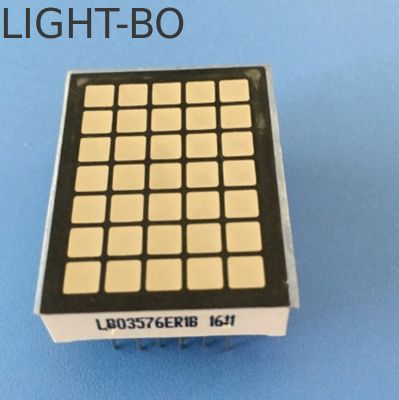

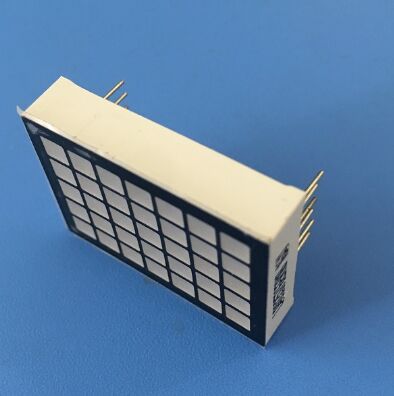

एलिवेटर स्थिति संकेतक के लिए सुपर रेड 5 x 7 स्क्वायर डॉट मैट्रिक्स एलईडी डिस्प्ले
उत्पाद विवरण
डॉट व्यास:3.5 मिमी
आयाम:24*32*7MM
सफेद विसरित एपॉक्सी काला चेहरा
पंक्ति कैथोड कॉलम एनोड
उत्सर्जक रंग:सुपर ब्राइट रेड
तरंग दैर्ध्य:620-625nm
चमकदार तीव्रता:60-70mcd/led
फॉरवर्ड वोल्टेज:1.8-2.5V/LED
अनुशंसित फॉरवर्ड करंट:10-15mA
सफेद डॉट्स काला चेहरा
उत्सर्जक रंग:लाल, नीला, पीला हरा, शुद्ध हरा, शुद्ध सफेद, नारंगी, पीला और एम्बर में उपलब्ध
उच्च दक्षता और कम बिजली की खपत के साथ
अत्यधिक कम-वर्तमान
कम-विकास लागत
ऊर्ध्वाधर और क्षैतिज रूप से बड़ा देखने का कोण
स्थिर प्रदर्शन
पूर्ण अधिकतम रेटिंग (Ta=25ºC)
| पैरामीटर | प्रतीक | रेटिंग | इकाई |
| फॉरवर्ड करंट (प्रति पासा) | Ipm | 20 | mA |
| रिवर्स वोल्टेज (प्रति पासा) | Vr | 5 | V |
| पावर डिसिपेशन (प्रति पासा) | Pm | 80 | mW |
| ऑपरेटिंग तापमान रेंज | Topr | -40~+85 | ºC |
| भंडारण तापमान रेंज | Tstg | -40~+85 | ºC |
| सोल्डर तापमान (≤3 सेकंड) | Th | 260 | ºC |
कोड: पीला हरा- जे
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.4 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 30 | 40 | mcd | |
| स्पेक्ट्रम आधे मूल्य का साथ | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 569 | 574 | nm |
कोड: एम्बर/पीला -वाई
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.5 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 60 | 80 | mcd | |
| स्पेक्ट्रम आधे मूल्य का साथ | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 585 | 595 | nm |
कोड: नारंगी -एफ
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.4 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 60 | 80 | mcd | |
| स्पेक्ट्रम आधे मूल्य का साथ | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 600 | 605 | nm |
कोड: सुपर ब्राइट रेड -आर
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 50 | 60 | mcd | |
| स्पेक्ट्रम आधे मूल्य का साथ | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 630 | 635 | nm |
कोड: अल्ट्रा ब्राइट रेड -यूआर
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 80 | 100 | mcd | |
| स्पेक्ट्रम आधे मूल्य का साथ | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 625 | 635 | nm |
कोड: शुद्ध हरा -जी
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 2.6 | 3.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 120 | 180 | mcd | |
| स्पेक्ट्रम आधे मूल्य का साथ | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 515 | 525 | nm |
कोड: अल्ट्रा ब्राइट ब्लू -बीएच
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 2.8 | 3.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 120 | 140 | mcd | |
| स्पेक्ट्रम आधे मूल्य का साथ | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 460 | 465 | nm |
कोड: अल्ट्रा ब्राइट व्हाइट -डब्ल्यूएच
| पैरामीटर | प्रतीक | स्थिति | मिनट | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 2.8 | 3.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 120 | 140 | mcd | |
| एलईडी रंग तापमान | K | If=10mA | 5500 | 20 | 6800 | K |
|
क्रोमैटिसिटी निर्देशांक
|
X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
