0.32 इंच (8.2 मिमी) 7-सेगमेंट एलईडी डिस्प्ले, अल्ट्रा ब्राइट व्हाइट, रेफ्रिजरेटर और घरेलू उपकरण नियंत्रण के लिए कॉमन एनोड

0.32-इंच (8.2 मिमी) 7-सेगमेंट एलईडी डिस्प्ले, अल्ट्रा ब्राइट व्हाइट, रेफ्रिजरेटर और होम एप्लायंस कंट्रोल के लिए कॉमन एनोड

उत्पाद विवरण

यह कॉम्पैक्ट 7-सेगमेंट एलईडी डिस्प्ले होम इलेक्ट्रॉनिक उपकरणों में स्पष्ट, ऊर्जा-कुशल संख्यात्मक रीडआउट के लिए इंजीनियर है—जिसमें 0.32-इंच (8.2 मिमी) की अंक ऊंचाई और स्पेस-सेविंग बाहरी आयाम (33.6×18.5×9 मिमी) हैं। मानक उपकरण सर्किट में निर्बाध एकीकरण के लिए कॉमन एनोड के रूप में कॉन्फ़िगर किया गया है, यह एक विशेष पीले रंग के डिफ्यूज्ड एपॉक्सी + ब्लैक सतह के माध्यम से ज्वलंत अल्ट्रा ब्राइट व्हाइट उत्सर्जन (80-100mcd तीव्रता) प्रदान करता है जिसमें सुरक्षात्मक फिल्म डिज़ाइन है। पीला डिफ्यूज्ड लेयर सेगमेंट में समान प्रकाश वितरण सुनिश्चित करता है, जबकि काली सतह चकाचौंध को कम करती है और फिल्म असेंबली के दौरान खरोंच से बचाती है। दक्षता (2.8-3.2V/LED फॉरवर्ड वोल्टेज, 5-10mA/LED फॉरवर्ड करंट) और स्थायित्व (स्थिर प्रदर्शन, लंबा जीवनकाल) के लिए अनुकूलित, यह 6 अतिरिक्त उत्सर्जन रंगों (लाल, नीला, हरा, एम्बर, पीला, नारंगी) और मल्टी-कलर कस्टमाइजेशन का समर्थन करता है—जो इसे रेफ्रिजरेटर, कूलिंग/हीटिंग कंट्रोल और इंस्ट्रूमेंट पैनल के लिए एक बहुमुखी समाधान बनाता है।

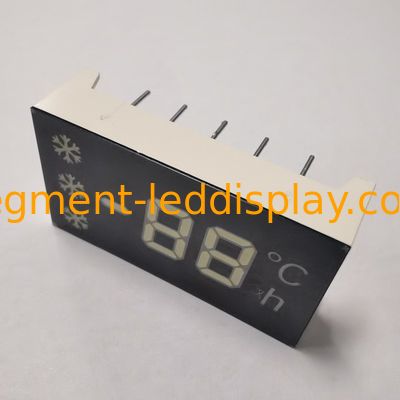

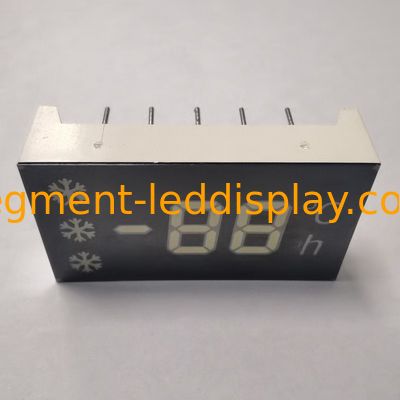

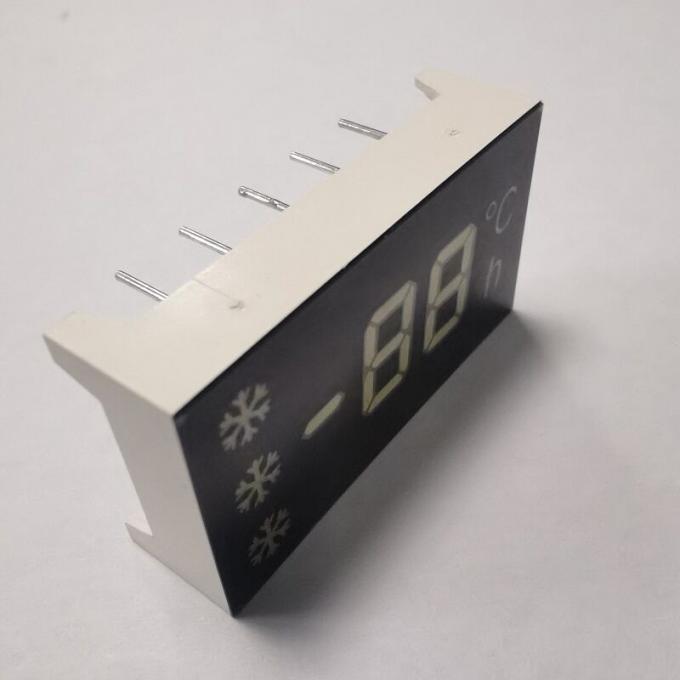

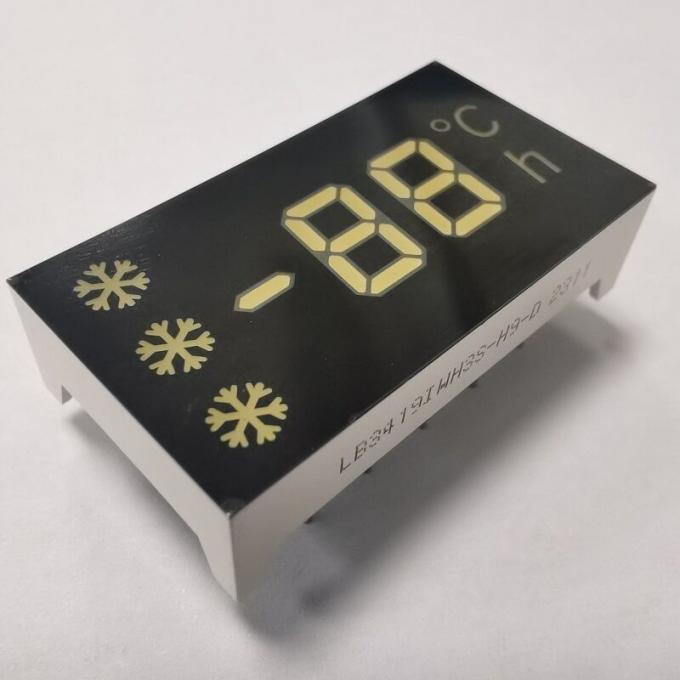

उत्पाद छवि

मुख्य विनिर्देश

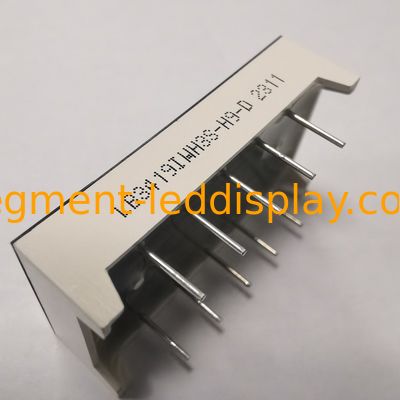

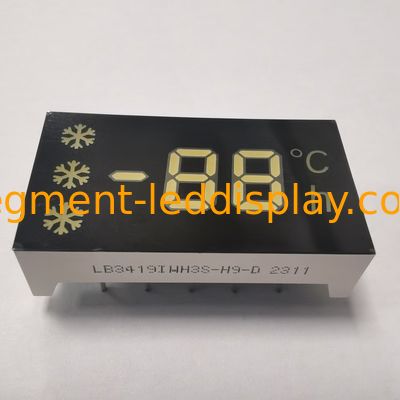

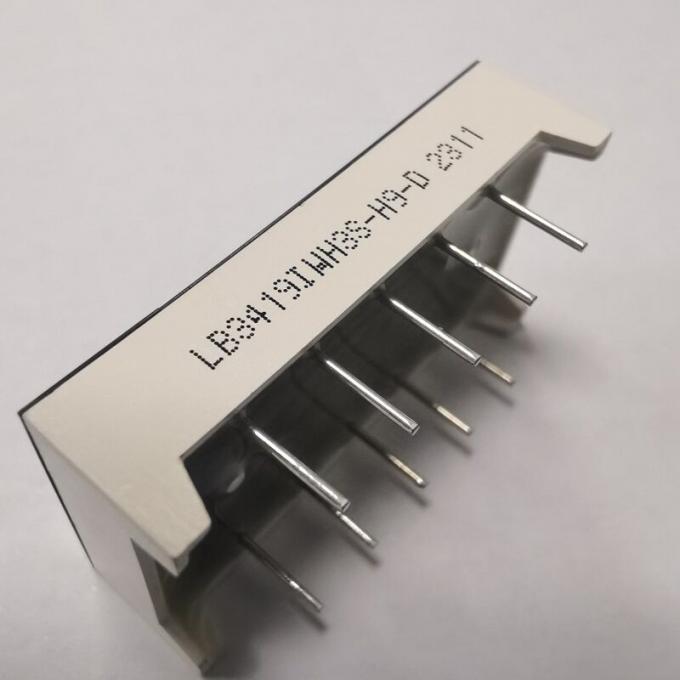

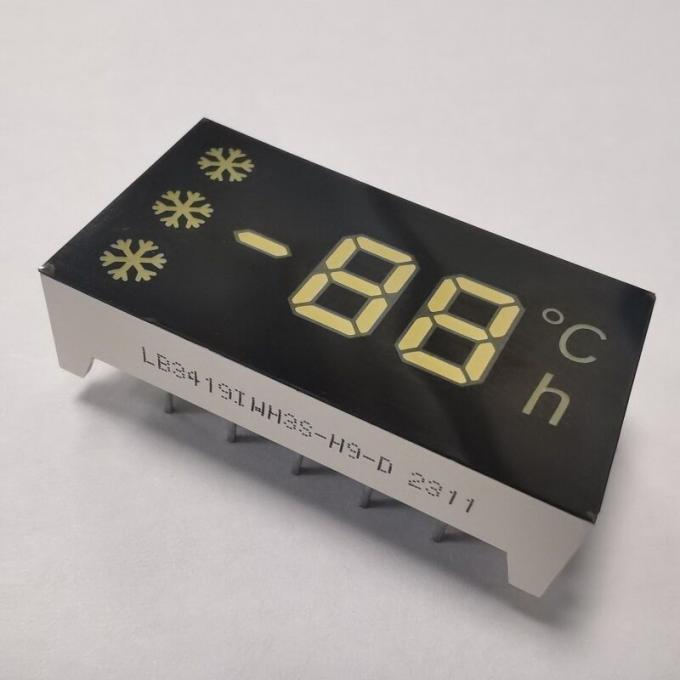

विस्तृत छवि

मुख्य उत्पाद विशेषताएं

1. उपकरण नियंत्रण के लिए अनुकूलित दृश्यता

पीला डिफ्यूज्ड एपॉक्सी:सेगमेंट में "हॉटस्पॉट" को खत्म करता है, यह सुनिश्चित करता है कि प्रत्येक अंक (0-9) समान रूप से चमकता है—सटीक मान जैसे रेफ्रिजरेटर तापमान, हीटिंग कंट्रोल सेटिंग्स, या डिजिटल संकेतक मेट्रिक्स को पढ़ने के लिए महत्वपूर्ण।

ब्लैक सतह एंटी-ग्लेयर डिज़ाइन:रसोई की रोशनी या धूप से प्रतिबिंब को कम करता है, जिससे ऑफ-सेंटर कोणों से देखने पर भी अंक तेज रहते हैं।

अल्ट्रा ब्राइट व्हाइट उत्सर्जन (80-100mcd):दृश्यता और आराम के बीच संतुलन बनाता है—डिवाइस के अंदरूनी हिस्सों (रेफ्रिजरेटर डिब्बों) में बाहर निकलने के लिए पर्याप्त उज्ज्वल, आंखों पर कठोर हुए बिना।

2. 24/7 ऑपरेशन के लिए ऊर्जा दक्षता

अत्यधिक कम करंट (5-10mA/LED):ऊर्जा खपत को कम करता है, जिससे यह उन उपकरणों के लिए आदर्श है जो नॉनस्टॉप चलते हैं (उदाहरण के लिए, हमेशा चालू रहने वाले रेफ्रिजरेटर कंट्रोलर, 24/7 हीटिंग/कूलिंग सिस्टम)। इको-फ्रेंडली उपकरण मानकों के साथ संरेखित होता है और उपयोगकर्ताओं के लिए दीर्घकालिक बिजली लागत को कम करता है।

2.8-3.2V/LED फॉरवर्ड वोल्टेज:होम इलेक्ट्रॉनिक्स में मानक बिजली आपूर्ति के साथ संगत, कस्टम वोल्टेज नियामकों की आवश्यकता को समाप्त करता है और निर्माताओं के लिए सर्किट डिज़ाइन को सरल बनाता है।

3. टिकाऊ और एकीकृत करने में आसान

स्थिर प्रदर्शन और लंबा जीवनकाल:उच्च गुणवत्ता वाले एलईडी चिप्स और टिकाऊ एपॉक्सी के साथ बनाया गया है ताकि तापमान में उतार-चढ़ाव का प्रतिरोध किया जा सके (रेफ्रिजरेटर के लिए महत्वपूर्ण, जो ठंडे अंदरूनी हिस्सों और गर्म रसोई हवा के बीच चक्रण करते हैं) और दैनिक टूट-फूट—वर्षों तक लगातार कार्यक्षमता सुनिश्चित करना।)

लगातार समान सेगमेंट:समय के साथ चमक स्थिरता बनाए रखता है, निम्न-गुणवत्ता वाले डिस्प्ले में आम "फेडिंग सेगमेंट" समस्या से बचता है—लंबे सेवा चक्र वाले उपकरणों के लिए आवश्यक।

बिना किसी परेशानी के माउंटिंग:पीसीबी पर सीधे इंस्टॉलेशन और मानक सॉकेट के साथ संगतता के लिए डिज़ाइन किया गया है, एक कॉम्पैक्ट 33.6×18.5×9 मिमी प्रोफाइल के साथ जो स्लिम एप्लायंस कंट्रोल पैनल (उदाहरण के लिए, रेफ्रिजरेटर का फ्रंट या हीटिंग यूनिट का साइड) में फिट बैठता है।

4. बहुमुखी प्रतिभा और अनुपालन

मल्टी-कलर और OEM/ODM लचीलापन:अल्ट्रा ब्राइट व्हाइट से परे, 6 अतिरिक्त रंग ब्रांडों को उपकरण सौंदर्यशास्त्र से मेल खाने देते हैं—उदाहरण के लिए, "त्रुटि" अलर्ट के लिए लाल, "सामान्य स्थिति" के लिए हरा, या गर्म, परिवेश डिस्प्ले के लिए एम्बर। OEM/ODM समर्थन अंक आकार, पैकेज आयाम, या चमक के लिए अनुकूलन को सक्षम बनाता है, जो विशिष्ट उपकरण डिजाइनों के अनुरूप है।

RoHS निर्देश-अनुपालक:प्रतिबंधित पदार्थों से मुक्त, होम इलेक्ट्रॉनिक्स के लिए वैश्विक नियमों का अनुपालन सुनिश्चित करना—यूरोपीय संघ, उत्तरी अमेरिका, या एशिया जैसे प्रमुख बाजारों में निर्यात करने में कोई बाधा नहीं।

अनुप्रयोग

कॉम्पैक्ट, विश्वसनीय संख्यात्मक डिस्प्ले की आवश्यकता वाले होम इलेक्ट्रॉनिक उपकरणों के लिए तैयार:

रेफ्रिजरेटर कंट्रोलर/इंडिकेटर:आंतरिक तापमान, डोर-ओपन अलर्ट, या आइस-मेकिंग मोड स्थिति दिखा रहा है।

कूलिंग/हीटिंग कंट्रोल:थर्मोस्टैट सेटिंग्स, पंखे की गति के स्तर, या टाइमर अवधि प्रदर्शित करना।

इंस्ट्रूमेंट पैनल:औद्योगिक गेज (दबाव, आर्द्रता) या छोटे घरेलू उपकरण डिस्प्ले (उदाहरण के लिए, मिनी डिह्यूमिडिफायर, पोर्टेबल एसी यूनिट)।

डिजिटल संकेतक:बैटरी चार्जर, स्मार्ट सॉकेट, या खाद्य थर्मामीटर।

• पूर्ण अधिकतम रेटिंग (Ta=25ºC)

  पैरामीटर	प्रतीक	रेटिंग	यूनिट
  फॉरवर्ड करंट (प्रति पासा)	Ipm	20	mA
  रिवर्स वोल्टेज (प्रति पासा)	Vr	5	V
  पावर डिसिपेशन (प्रति पासा)	Pm	80	mW
  ऑपरेटिंग तापमान रेंज	Topr	-40~+85	ºC
  भंडारण तापमान रेंज	Tstg	-40~+85	ºC
  सोल्डर तापमान (≤3 सेकंड)	Th	260	ºC



• कोड: पीला हरा- J

  पैरामीटर	प्रतीक	स्थिति	मिनट	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.4	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	30		40	mcd
  स्पेक्ट्रम विद ऑफ हाफ वैल्यू	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	569		574	nm



• कोड: एम्बर/पीला -Y

  पैरामीटर	प्रतीक	स्थिति	मिनट	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.5	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	60		80	mcd
  स्पेक्ट्रम विद ऑफ हाफ वैल्यू	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	585		595	nm



• कोड: नारंगी -F

  पैरामीटर	प्रतीक	स्थिति	मिनट	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.4	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	60		80	mcd
  स्पेक्ट्रम विद ऑफ हाफ वैल्यू	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	600		605	nm



• कोड: सुपर ब्राइट रेड -R

  पैरामीटर	प्रतीक	स्थिति	मिनट	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.2	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	50		60	mcd
  स्पेक्ट्रम विद ऑफ हाफ वैल्यू	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	630		635	nm



• कोड: अल्ट्रा ब्राइट रेड -UR

  पैरामीटर	प्रतीक	स्थिति	मिनट	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	1.8		2.2	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	80		100	mcd
  स्पेक्ट्रम विद ऑफ हाफ वैल्यू	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	625		635	nm



• कोड: प्योर ग्रीन -G

  पैरामीटर	प्रतीक	स्थिति	मिनट	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	2.6		3.2	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	120		180	mcd
  स्पेक्ट्रम विद ऑफ हाफ वैल्यू	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	515		525	nm



• कोड: अल्ट्रा ब्राइट ब्लू -BH

  पैरामीटर	प्रतीक	स्थिति	मिनट	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	2.8		3.2	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	120		140	mcd
  स्पेक्ट्रम विद ऑफ हाफ वैल्यू	△λ	If=10mA		20		nm
  तरंग दैर्ध्य	Dλ	If=10mA	460		465	nm

•

• कोड: अल्ट्रा ब्राइट व्हाइट -WH

• पैरामीटर	प्रतीक	स्थिति	मिनट	टाइप	अधिकतम	यूनिट
  फॉरवर्ड वोल्टेज	Vf	If=10mA	2.8		3.2	V
  रिवर्स वोल्टेज	Vr	Ir=10uA	5			V
  चमकदार तीव्रता	Iv	If=10mA	120		140	mcd
  एलईडी रंग तापमान	K	If=10mA	5500	20	6800	K
  क्रोमैटिसिटी निर्देशांक	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

•

   शेन्ज़ेन गुआंगज़िबाओ टेक्नोलॉजी कं, लिमिटेड (ब्रांड: लाइट-बो)2006 में स्थापित, एक कंपनी जो ऑप्टोइलेक्ट्रॉनिक्स एलईडी डिस्प्ले के अनुसंधान एवं विकास, निर्माण और बिक्री को एकीकृत करती है। आईएसओ 9001 2015 गुणवत्ता प्रबंधन प्रणाली प्रमाणित कंपनी। 15 से अधिक वर्षों के OEM और ODM अनुभव के साथ।
    लाइट-बो ग्राहकों को लागत कम करने और प्रतिस्पर्धात्मकता बढ़ाने में मदद करने के लिए उच्च गुणवत्ता और कम लागत वाले अनुकूलित समाधान प्रदान करने के लिए प्रतिबद्ध है।

    7 सेगमेंट एलईडी डिस्प्ले, कस्टमाइज्ड एलईडी डिस्प्ले, न्यूमेरिक एलईडी डिस्प्ले, डॉट मैट्रिक्स एलईडी डिस्प्ले, घरेलू उपकरणों, तापमान संकेतकों, आर्द्रता संकेतकों, रेफ्रिजरेटर नियंत्रक, थर्मोस्टैट्स संकेतक, हीटिंग और कूलिंग नियंत्रण आदि के लिए व्यापक रूप से उपयोग किया जाता है।
