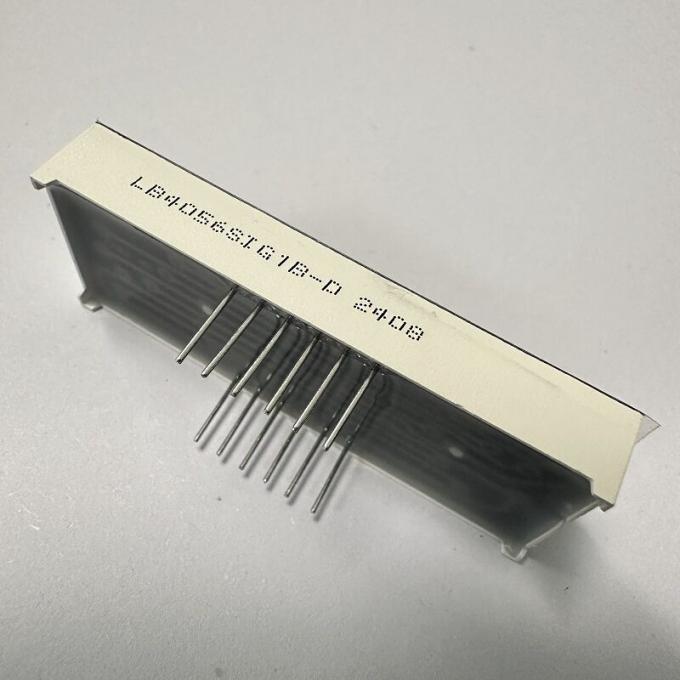

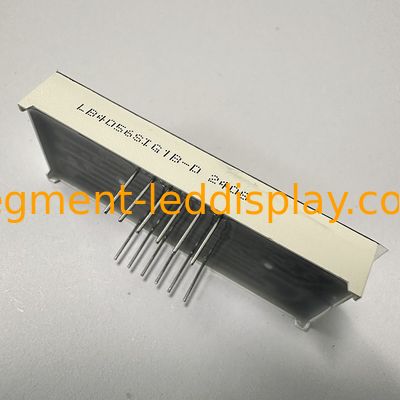

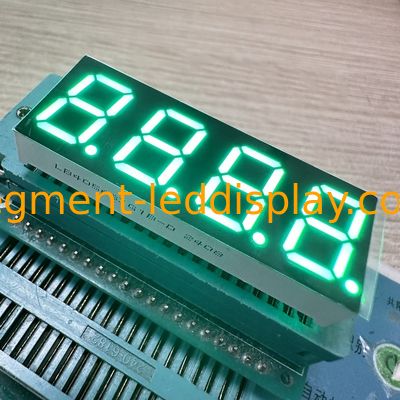

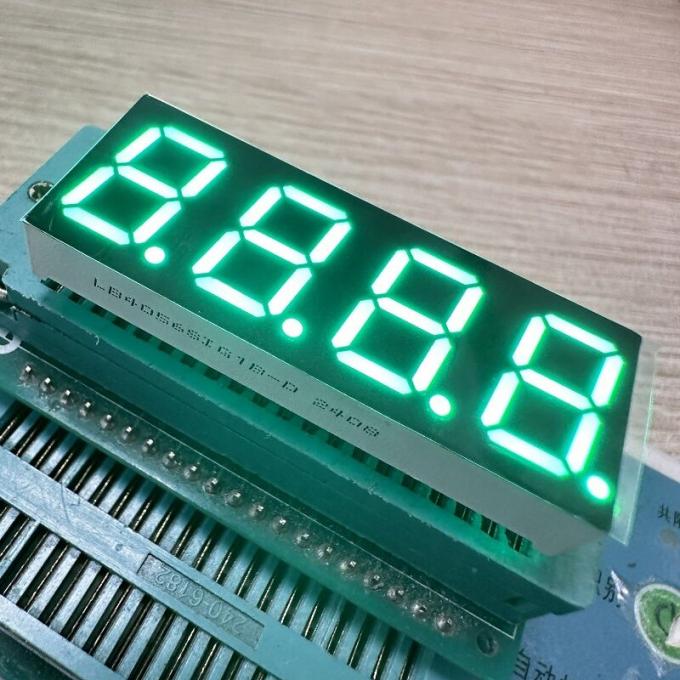

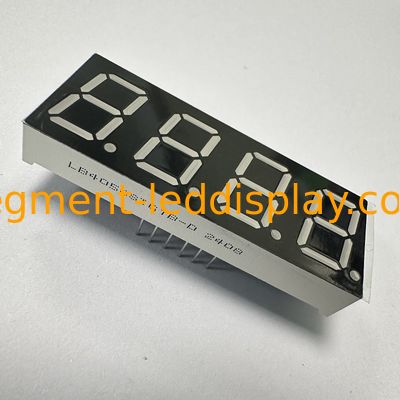

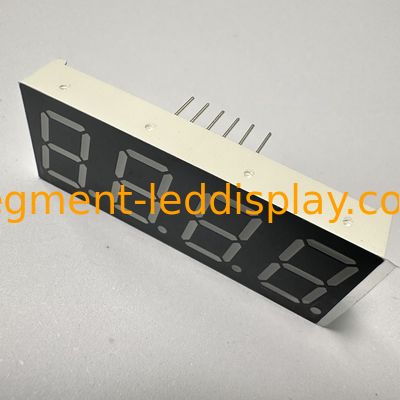

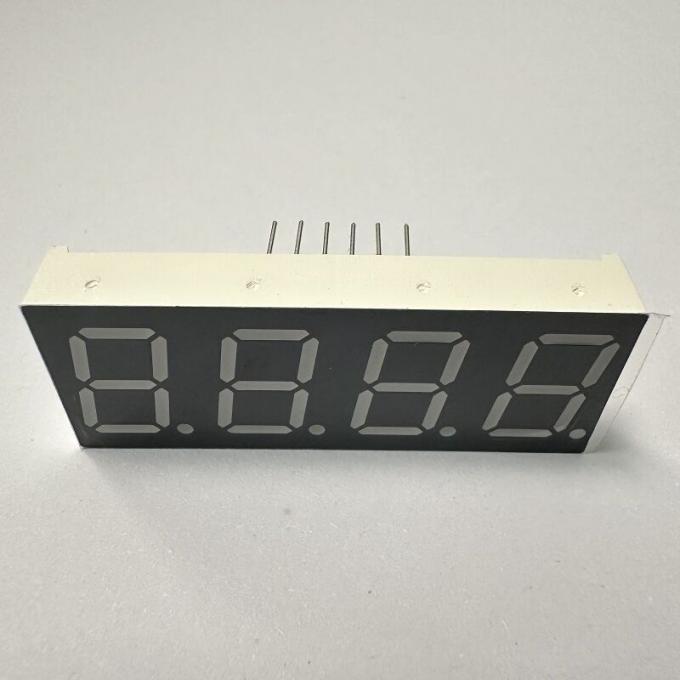

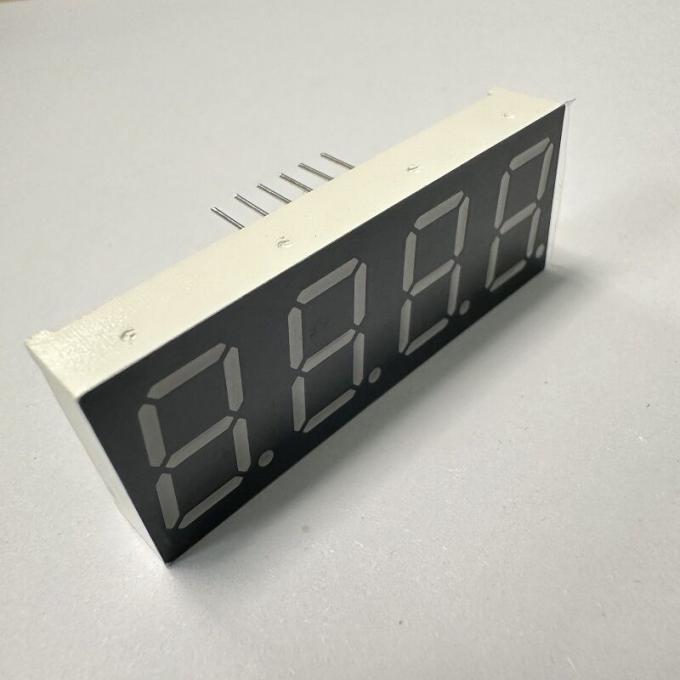

4-अंकीय 0.56-इंच (14.2 मिमी) 7-सेगमेंट एलईडी डिस्प्ले

4-अंकीय 0.56-इंच (14.2 मिमी) 7-सेगमेंट एलईडी डिस्प्ले

उत्पाद का वर्णन

उत्पाद का अवलोकन

इस 4-अंकीय 7-खंड एलईडी डिस्प्ले को उपकरण पैनलों, घरेलू उपकरणों और डिजिटल संकेतकों में स्पष्ट, विश्वसनीय संख्यात्मक रीडिंग के लिए डिज़ाइन किया गया है, जिसमें एक 0.56-इंच (14.2 मिमी) वर्ण ऊंचाई है,कॉम्पैक्ट बाहरी आयाम (50.3×19.0×8 मिमी), और जीवंत शुद्ध हरा उत्सर्जन। मानक सर्किट में निर्बाध एकीकरण के लिए सामान्य एनोड के रूप में कॉन्फ़िगर किया गया, यह एक उच्च विपरीत डिजाइन के साथ खड़ा हैःएक काले सतह पर सफेद खंड जो चमक को समाप्त करता है और तेज दृश्यता सुनिश्चित करता है120-140mcd की प्रकाश तीव्रता के साथ, यह ऊर्जा दक्षता बनाए रखते हुए उज्ज्वल, सुसंगत प्रकाश व्यवस्था प्रदान करता है (2.8-3.2V / एलईडी आगे वोल्टेज,5-10mA/LED आगे की धारा)स्थायित्व (स्थिर प्रदर्शन, लंबा जीवनकाल) और उपयोग में आसानी (आईसी संगतता, आसान असेंबली) के लिए निर्मित, यह 6 अतिरिक्त उत्सर्जन रंगों (लाल, नीला, पीला हरा, एम्बर, नारंगी,शुद्ध सफेद) और RoHS अनुपालन को पूरा करता है जो इसे तापमान / आर्द्रता संकेतकों के लिए एक बहुमुखी समाधान बनाता है, सेट-टॉप बॉक्स, और घरेलू उपकरण नियंत्रण।

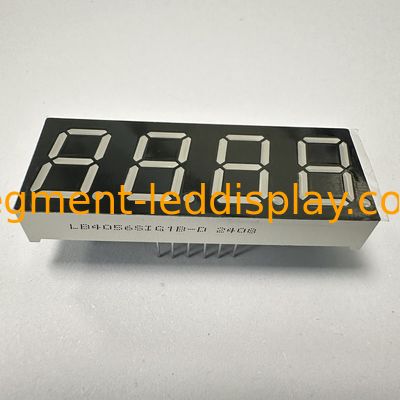

मुख्य चित्र

प्रमुख विनिर्देश

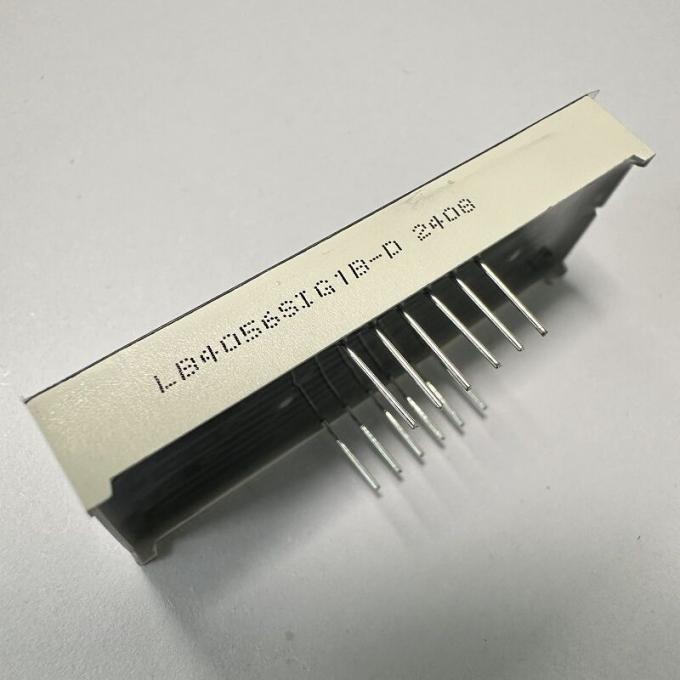

विवरण चित्र

मुख्य उत्पाद विशेषताएं

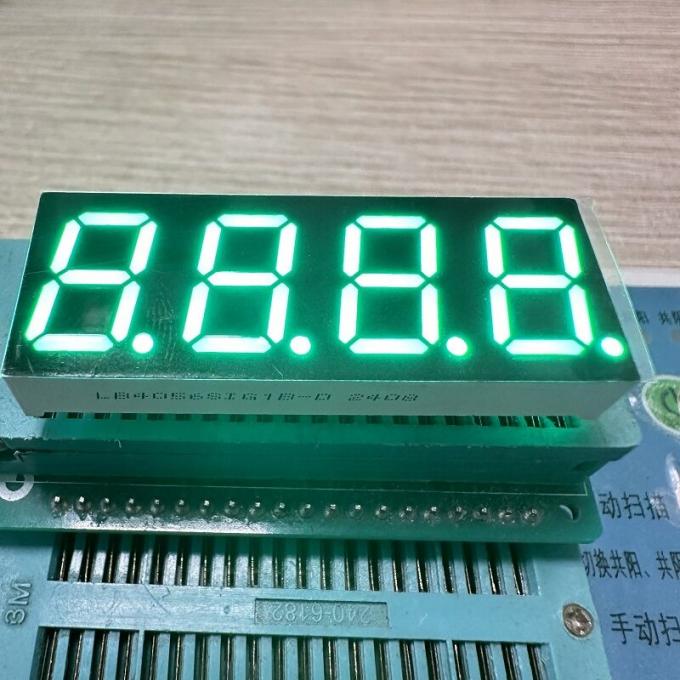

1उच्च कंट्रास्ट और स्पष्ट शुद्ध हरा उत्सर्जन

सफेद खंड + काली सतह:बोल्ड कंट्रास्ट ओवरहेड लाइट या सूर्य के प्रकाश से प्रतिबिंब को समाप्त करता है, यह सुनिश्चित करता है कि अंक (0-9) तापमान, आर्द्रता, या सेट-टॉप बॉक्स चैनल नंबर जैसे सटीक मानों को पढ़ने के लिए महत्वपूर्ण हैं।

शुद्ध हरा उत्सर्जन (120-140mcd):चमकीला, शीतल टोन वाला हरा रंग अंधेरे वातावरण में खड़े होने पर लंबे समय तक देखने के लिए आंखों के लिए आसान है (तकनीकी द्वारा निगरानी किए जाने वाले उपकरण पैनलों के लिए आदर्श)कम रोशनी वाले रसोईघरों में घरेलू उपकरण नियंत्रण पैनल).

2ऊर्जा दक्षता और टिकाऊ प्रदर्शन

बहुत कम धारा (5-10mA/LED):ऊर्जा की खपत को कम करता है, जिससे यह 24/7 संचालित उपकरणों के लिए उपयुक्त हो जाता है (उदाहरण के लिए, हमेशा चालू तापमान / आर्द्रता संकेतक, स्टैंडबाय मोड में सेट-टॉप बॉक्स) ।घरेलू उपकरणों और इलेक्ट्रॉनिक्स के लिए पर्यावरण के अनुकूल मानकों के अनुरूप.

स्थिर प्रदर्शन और लंबा जीवनकालःउच्च गुणवत्ता वाले एलईडी चिप्स और टिकाऊ इनकैप्सुलेशन के साथ बनाया गया है ताकि वोल्टेज में उतार-चढ़ाव और पर्यावरण के पहनने (उदाहरण के लिए, रसोई में आर्द्रता, औद्योगिक उपकरण पैनलों में कंपन) का सामना किया जा सके।50 के लिए निरंतर चमक सुनिश्चित करता है,000+ घंटे, रखरखाव आवश्यकताओं को कम।

3. आसान एकीकरण और बहुमुखी प्रतिभा

आम एनोड ध्रुवीयताःइंस्ट्रूमेंट पैनल, घरेलू उपकरणों और डिजिटल संकेतकों के लिए मानक सर्किट डिजाइनों से मेल खाता है, जो कस्टम वोल्टेज इन्वर्शन या एडेप्टर सर्किट की आवश्यकता को समाप्त करता है।पीसीबी डिजाइन को सरल बनाता है और ब्रांडों के लिए विनिर्माण को तेज करता है.

आईसी संगत: सामान्य डिस्प्ले ड्राइवर आईसी के साथ निर्बाध रूप से काम करता है, जो मौजूदा नियंत्रण प्रणालियों में प्लग-एंड-प्ले एकीकरण को सक्षम करता है (सेट-टॉप बक्से या तापमान संकेतक के लिए पुनः डिजाइन की आवश्यकता नहीं है) ।

इकट्ठा करने में आसानःकॉम्पैक्ट 50.3×190×8 मिमी के आयाम और मानकीकृत पिन लेआउट पीसीबी या सॉकेट पर सीधे माउंटिंग का समर्थन करते हैं, यहां तक कि स्लिम घरेलू उपकरण नियंत्रण पैनल या घने उपकरण पैनल जैसे अंतरिक्ष-प्रतिबंधित सेटअप के लिए भी.

4नियामक अनुपालन और रंग लचीलापन

RoHS अनुपालनःप्रतिबंधित पदार्थों से मुक्त, उपभोक्ता इलेक्ट्रॉनिक्स, घरेलू उपकरणों और औद्योगिक उपकरणों के लिए वैश्विक नियमों का अनुपालन सुनिश्चित करना। यूरोपीय संघ जैसे प्रमुख बाजारों में निर्यात करने के लिए कोई बाधा नहीं,उत्तर अमेरिका, या एशिया।

बहु-रंग विकल्पःशुद्ध हरे रंग के अलावा, 6 अतिरिक्त रंग विविध डिजाइन आवश्यकताओं को पूरा करते हैंः

लालःअलर्ट स्थिति के लिए आदर्श।

नीलाःआधुनिक, चिकनी घरेलू उपकरणों के लिए उपयुक्त।

पीला हरा/एम्बर/नारंगीःगर्म, परिवेश प्रदर्शन के लिए एकदम सही।

विवरण चित्र

आवेदन

उपभोक्ता और औद्योगिक उपयोग के मामलों में संख्यात्मक रीडिंग परिदृश्यों के लिए अनुकूलितः

उपकरण पैनल:औद्योगिक गेज (दबाव, प्रवाह दर), ऑटोमोटिव सहायक डिस्प्ले (बैटरी वोल्टेज, तेल स्तर), और चिकित्सा उपकरण (सरल संख्यात्मक मीट्रिक) ।

घरेलू उपकरण:रेफ्रिजरेटर तापमान नियंत्रण, माइक्रोवेव टाइमर, इलेक्ट्रिक ओवन, और प्रेरण कुकर (शक्ति सेटिंग्स)

डिजिटल संकेतक:तापमान/नमी मॉनिटर, बैटरी चार्जर और डिजिटल तराजू (वजन रीडिंग)

सेट-टॉप बॉक्स:चैनल संख्या, सिग्नल की ताकत, और प्लेबैक समय।


• पूर्ण अधिकतम रेटिंग्स ((Ta=25oC)

  पैरामीटर	प्रतीक	रेटिंग	इकाई
  आगे की धारा ((प्रति पासा)	आइपीएम	20	mA
  रिवर्स वोल्टेज ((प्रति पासा)	वीआर	5	वी
  शक्ति विसर्जन (प्रति पासा)	पीएम	80	mW
  परिचालन तापमान सीमा	टॉप	-40~+85	oC
  भंडारण तापमान सीमा	Tstg	-40~+85	oC
  मिलाप तापमान ((≤3 सेकंड)	थ	260	oC

  कोडः पीला हरा- J

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.4	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	30		40	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	569		574	एनएम



  कोडःअम्बर/पीला -Y

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.5	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	60		80	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	585		595	एनएम



  कोडः नारंगी - एफ

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.4	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	60		80	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	600		605	एनएम



  कोडःसुपर ब्राइट रेड-आर

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	50		60	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	630		635	एनएम



  कोडः अल्ट्रा ब्राइट रेड -यूआर

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	80		100	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	625		635	एनएम



  कोडः शुद्ध हरा -जी

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	2.6		3.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	120		180	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	515		525	एनएम


  कोडः अल्ट्रा ब्राइट ब्लू-बीएच

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	2.8		3.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	120		140	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	460		465	एनएम

•

• कोडः अल्ट्रा ब्राइट व्हाइट -WH

  पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	2.8		3.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	120		140	एमसीडी
  एलईडी रंग तापमान	क	यदि=10mA	5500	20	6800	क
  वर्णानुक्रम निर्देशांक	एक्स/वाई	यदि=10mA	0.29,0.32		0.30,0.33	एनएम

•

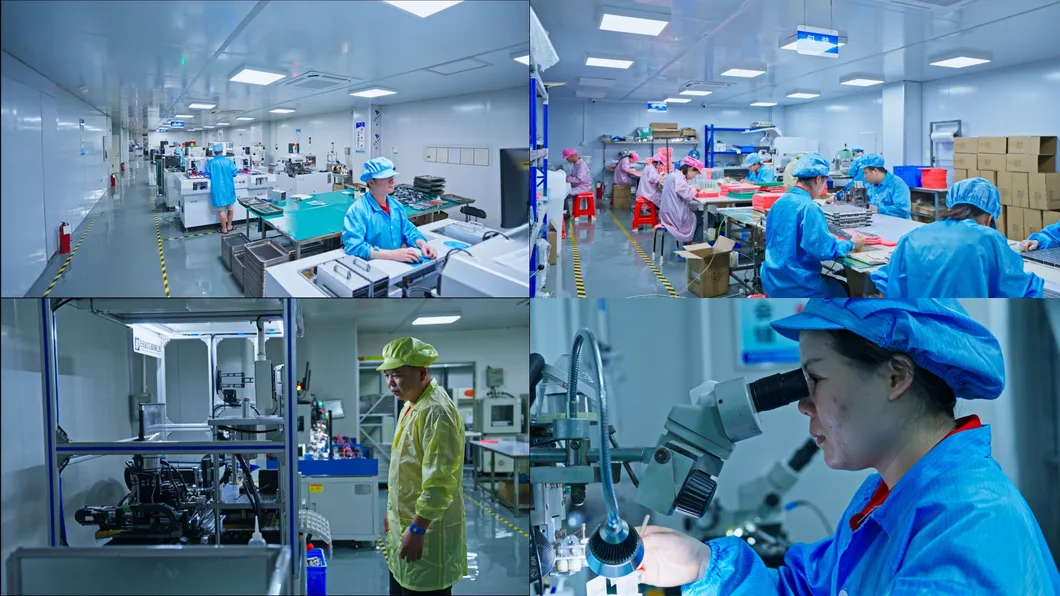

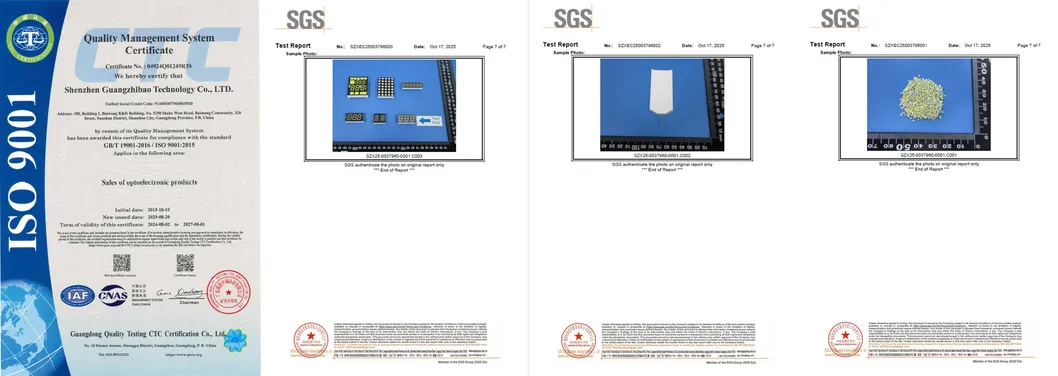

    शेन्ज़ेन गुआंगज़िबाओ टेक्नोलॉजी कं, लिमिटेड (बैंडः लाइट-बो)2006 में स्थापित, एक कंपनी जो आर एंड डी, निर्माण और ऑप्टोइलेक्ट्रॉनिक्स एलईडी डिस्प्ले की बिक्री को एकीकृत करती है। आईएसओ 9001 2015 गुणवत्ता प्रबंधन प्रणाली प्रमाणित कंपनी।15 से अधिक वर्षों के OEM और ODM अनुभव के साथ .
    लाइटबोग्राहकों को लागत कम करने और प्रतिस्पर्धात्मकता बढ़ाने में मदद करने के लिए उच्च गुणवत्ता और कम लागत वाले अनुकूलित समाधान प्रदान करने के लिए प्रतिबद्ध है।

7 सेगमेंट एलईडी डिस्प्ले, अनुकूलित एलईडी डिस्प्ले, संख्यात्मक एलईडी डिस्प्ले, डॉट मैट्रिक्स एलईडी डिस्प्ले,व्यापक रूप से घरेलू उपकरणों,तापमान संकेतक, आर्द्रता संकेतक, रेफ्रिजरेटर नियंत्रक,थर्नस्टैट्स संकेतक,हीटिंग और कूलिंग नियंत्रण आदि के लिए उपयोग किया जाता है।

FAQ ((अक्सर पूछे जाने वाले प्रश्न)
Q1 क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम ऑप्टोइलेक्ट्रॉनिक एलईडी डिस्प्ले में 20 से अधिक वर्षों के अनुभव के साथ मूल निर्माता हैं।
Q2 आपके मुख्य उत्पाद क्या हैं?
A: हमारे मुख्य उत्पादों में 7 सेगमेंट एलईडी डिस्प्ले, एसएमडी एलईडी डिस्प्ले, डॉट मैट्रिक्स एलईडी डिस्प्ले, तीर एलईडी डिस्प्ले, कस्टम डिजाइन एलईडी डिस्प्ले, एलईडी लाइट बार, थ्रू होल एलईडी, एसएमडी एलईडी, एलईडी बैकलाइट,आदि।.
Q3 आपका MOQ क्या है?
एकः हमारे MOQ 1000 पीसी है, हम भी हमारे MOQ से कम मात्रा के साथ नमूना आदेश और छोटे आदेश स्वीकार कर सकते हैं।
Q4 आदेश देने से पहले, क्या मैं परीक्षण के लिए कुछ नमूने प्राप्त कर सकता हूँ?
एकः हाँ. हम आपके परीक्षण के लिए 5-10 निः शुल्क नमूने प्रदान कर सकते हैं, लेकिन माल ढुलाई की लागत ग्राहक द्वारा वहन की जाएगी.
Q5 आपका डिलीवरी का समय कितना है?
एकः प्रसव के समयःके बारे में 10-20 दिनों; आदेश मात्रा और कच्चे माल के अनुसार. यदि आप तत्काल आदेश है, और हम स्टॉक में कच्चे माल है,
हम 7-10 दिनों के भीतर इसे तैयार करने के लिए हमारी उत्पादन योजना को समायोजित कर सकते हैं।
Q6 आपकी भुगतान शर्तें क्या हैं?
एकः हम बैंक हस्तांतरण,टी/टी,वेस्टर्न यूनियन और पेपैल को स्वीकार करते हैं। भुगतान विधियों के विवरण पर बातचीत की जा सकती है।
Q7 क्या आप मुझे एफओबी मूल्य बता सकते हैं?
एकः हाँ. हम आपको इनकोटर्म EXW, एफओबी, सीआईएफ, डीडीपी के आधार पर कीमतें उद्धृत कर सकते हैं.
प्रश्न 8 मैं आपका कैटलॉग और मूल्य सूची कैसे प्राप्त कर सकता हूँ?
उत्तर: हाँ. कृपया हमें अपना ईमेल पता बताएं या हमारी सूची और मूल्य सूची के लिए सीधे वेबसाइट से हमसे संपर्क करें.
Q9 क्या मैं कीमतों पर बातचीत कर सकता हूँ?
उत्तर: हाँ, हम थोक आदेशों के लिए छूट पर विचार कर सकते हैं।
Q10 शिपिंग शुल्क कितना होगा?
उत्तर: यह आपके शिपमेंट के आकार और शिपिंग के तरीके पर निर्भर करता है।
हम आपके अनुरोध के अनुसार आप के लिए शुल्क की पेशकश करेंगे.
Q11 क्या आप कस्टम डिजाइन उत्पाद बना सकते हैं?
एकः हाँ, OEM&ODM सेवा उपलब्ध हैं. हम अपनी आवश्यकताओं के अनुसार आकार, एलईडी रंग और कार्यात्मक आइकन अनुकूलित कर सकते हैं.
Q12 यदि मैं अपना डिज़ाइन भेजता हूँ, तो क्या आप इसे केवल मेरे लिए बना सकते हैं, और इसे किसी और को नहीं दिखाएंगे?
उत्तर: हां, हम आपकी अनुमति के बिना इसे दूसरों को नहीं दिखाएंगे और न ही बेचेंगे।
Q13 अनुकूलित उत्पादों के लिए नमूने का नेतृत्व समय क्या होगा?
एकः नमूने लीड समय के बारे में 20-25 कार्य दिवसों के बाद मोल्ड लागत और ग्राहकों से मोल्ड ड्राइंग अनुमोदन प्राप्त होगा।
प्र14 शिपिंग के तरीके क्या हैं?
एकः हम आम तौर पर डीएचएल, फेडेक्स, यूपीएस, ईएमएस, वायु, समुद्र आदि द्वारा माल भेजते हैं, आप अपने लिए सबसे अच्छा अन्य तरीका चुन सकते हैं।
Q15 आप अपने उत्पादों की गुणवत्ता कैसे सुनिश्चित करते हैं?
A: हम ISO 9001 QMS प्रमाणित निर्माता हैं जिनके पास 20 से अधिक वर्षों का अनुभव है, हम शिपमेंट से पहले अपने सभी उत्पादों के लिए दो बार 100% प्रतिशत परीक्षण करते हैं।
