| ब्रांड नाम: | LIGHT-BO |
| मॉडल संख्या: | LB40803EUR1S-D |
| एमओक्यू: | 1000 |
| कीमत: | Negotiate |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 20000 पीसी/दिन |
अल्ट्रा ब्राइट रेड 4-डिजिट 7-सेगमेंट एलईडी क्लॉक डिस्प्ले - 0.8-इंच (20 मिमी), कॉमन कैथोड, 8.5 मिमी स्लिम प्रोफाइल
उत्पाद छवि

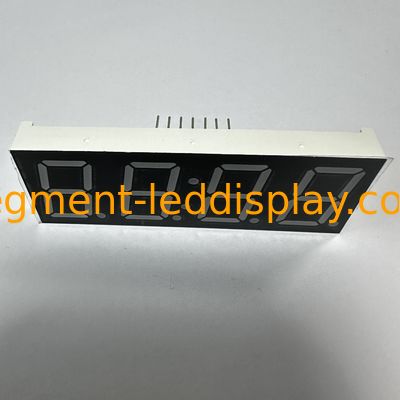

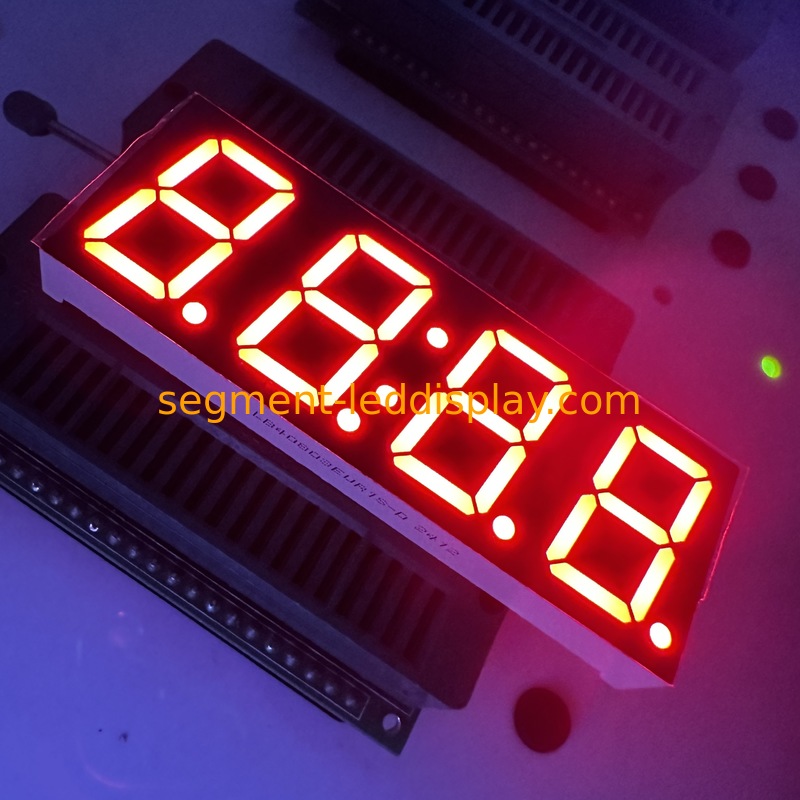

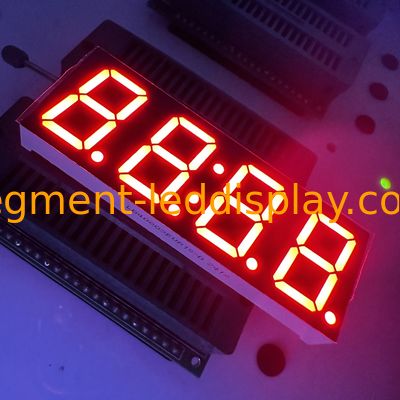

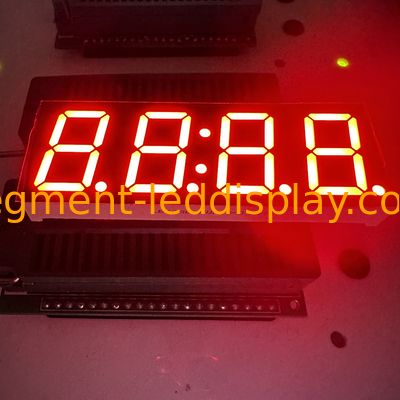

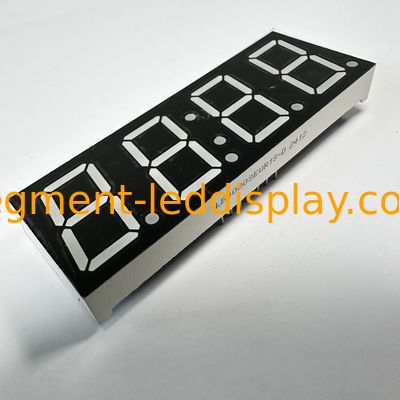

सामने की रोशनी वाला शॉटःसफेद खंडों और काली सतह के साथ अति उज्ज्वल लाल अंकों का स्पष्ट प्रदर्शन, उच्च विपरीत और चमक पर जोर देता है।
आयाम चिह्नित आरेखः71.6×25.8×8.5 मिमी के बाहरी आयाम और 20 मिमी की वर्ण ऊंचाई के साथ चिह्नित, अंतरिक्ष-प्रतिबंधित उपकरणों के लिए पतली 8.5 मिमी की गहराई को दर्शाते हुए।

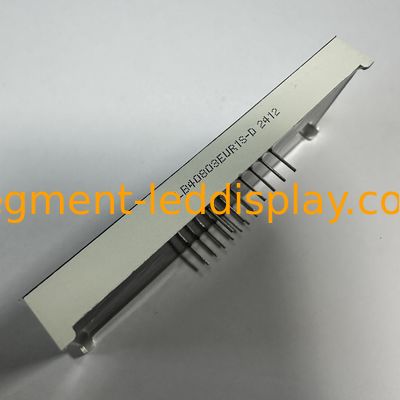

साइड प्रोफाइल शॉटःपतले पैनलों के साथ संगतता प्रदर्शित करने के लिए 8.5 मिमी अल्ट्रा-पतली मोटाई को उजागर करें।
एप्लिकेशन मॉकअपःवास्तविक दुनिया के उपयोग का प्रदर्शन करने के लिए एक घड़ी, इंस्ट्रूमेंट पैनल, या सेट-टॉप बॉक्स में एकीकृत।
पैरामीटर क्लोज-अपःपीठ पर "सामान्य कैथोड (CC) " और "RoHS" लोगो अंकित, अनुपालन और ध्रुवीयता स्पष्टता को मजबूत करता है।
| विनिर्देश | विवरण |
| प्रदर्शन प्रकार | 4-अंकीय 7-खंड एलईडी संख्यात्मक डिस्प्ले |
| चरित्र की ऊंचाई | 20 मिमी - 1-4 मीटर की दूरी पर पढ़ने के लिए अनुकूलित |
| बाहरी आयाम | 71.6*25.8*8.5 मिमी - 8.5 मिमी पतली डिवाइस के लिए अति पतली गहराई |
| खंड/सतह डिजाइन | सफेद खंड + काली सतह - दिन / रात दृश्यता के लिए विरोधी चमक, उच्च विपरीत |
| ध्रुवीयता | कॉमन कैथोड (CC) - मुख्यधारा के CC ड्राइवर सर्किट के साथ संगत |
| रंग उत्सर्जित करना | अति उज्ज्वल लाल (मानक); वैकल्पिकः नीला, पीला हरा, शुद्ध हरा, एम्बर, नारंगी, शुद्ध सफेद |
| प्रकाश की तीव्रता | 90-110mcd - अच्छी रोशनी वाले कमरों के लिए पर्याप्त उज्ज्वल, अंधेरे वातावरण में कोई चमक नहीं |
| विद्युत मापदंड | आगे का वोल्टेजः 1.8-2.2V/LED; आगे का करंटः 5-10mA/LED |
| अनुपालन | RoHS अनुरूप - प्रतिबंधित पदार्थों से मुक्त |
| परिचालन जीवनकाल | ≥ 50,000 घंटे - दैनिक संचालन के 5 वर्ष से अधिक के बराबर |
प्रमुख बिक्री बिंदु
1अल्ट्रा ब्राइट रेड ल्यूमिनोसिटी और उच्च कंट्रास्ट
90-110mcd अति उज्ज्वल लाल उत्सर्जनःअंधेरे स्थानों में आंखों के लिए आसान रहते हुए परिवेश प्रकाश को काटता है। घड़ी के प्रदर्शन के लिए एकदम सही जहां दिन के किसी भी समय पठनीयता महत्वपूर्ण है।
सफेद खंड + काली सतह:प्रतिबिंब को समाप्त करता है और अंक स्पष्टता को बढ़ाता है- यहां तक कि अप-कोणों से भी। निम्न-विपरीत प्रदर्शन के विपरीत यह "6" को "9" या "8" को "3" के रूप में गलत तरीके से पढ़ने से बचता है, समय, तापमान,या संख्यात्मक संकेतक.
2. 8.5 मिमी स्लिम प्रोफाइल और स्लिम उपकरणों के लिए कॉम्पैक्ट आकार
अल्ट्रा-पतली 8.5 मिमी गहराईःसेट-टॉप बक्से, दीवार-माउंटेड थर्मोस्टैट या कॉम्पैक्ट इंस्ट्रूमेंट पैनल जैसे पतले आवरणों में निर्बाध रूप से फिट बैठता है। भारी डिस्प्ले को समायोजित करने के लिए डिवाइस आवास को संशोधित करने की आवश्यकता नहीं है।
71.6×25.8 मिमी अनुकूलित पदचिह्न:4-अंकीय लेआउट स्क्रीन रियल एस्टेट और स्थान दक्षता को संतुलित करता है-अतिरिक्त पैनल स्थान पर कब्जा किए बिना समय, तापमान या चैनल नंबर प्रदर्शित करने के लिए आदर्श।
3ऊर्जा दक्षता और दीर्घकालिक विश्वसनीयता
कम बिजली की खपतःऊर्जा की खपत को कम करता है, जिससे यह बैटरी संचालित उपकरणों या 24/7 संचालित उपकरणों के लिए उपयुक्त हो जाता है। दीर्घकालिक बिजली की लागत को कम करता है और बैटरी जीवन का विस्तार करता है।
स्थिर प्रदर्शन:वोल्टेज में उतार-चढ़ाव और -40°C से 85°C तक के तापमान के दायरे का सामना करता है, जो कठोर वातावरण में भी कोई झिलमिलाहट, खंड गिरावट या चमक में गिरावट सुनिश्चित नहीं करता है।
4. आसान एकीकरण और व्यापक संगतता
आईसी संगत:मुख्यधारा के 7-सेगमेंट ड्राइवर आईसी के साथ काम करता है, कस्टम ड्राइवर विकास की आवश्यकता को समाप्त करता है। निर्माताओं के लिए सर्किट डिजाइन को सरल बनाता है और उत्पाद लॉन्च चक्र को तेज करता है।
इकट्ठा करने में आसानःपार-छेद और एसएमडी दोनों माउंटिंग का समर्थन करता है, स्वचालित उत्पादन लाइनों या मैनुअल असेंबली के अनुकूल है। मानकीकृत पिनआउट सुसंगत स्थापना सुनिश्चित करते हैं और असेंबली त्रुटियों को कम करते हैं।
विवरण चित्र
लक्षित अनुप्रयोग
1घड़ी और समय से संबंधित उपकरण
डिजिटल दीवार घड़ीःघंटे/मिनट या 12/24 घंटे का प्रारूप प्रदर्शित करें।
रसोई टाइमर:खाना पकाने के लिए उलटी गिनती समय दिखाएँ।
सेट-टॉप बॉक्स और मीडिया प्लेयर:प्लेबैक का समय या चैनल नंबर बताएं।
2. घरेलू उपकरण
स्मार्ट थर्मोस्टैट:इनडोर तापमान, सेट तापमान या आर्द्रता प्रदर्शित करें।
छोटे रसोई उपकरण:खाना पकाने का समय या लक्ष्य तापमान दिखाएँ।
वाशिंग मशीन/ड्रायर:शेष चक्र समय या कार्यक्रम कोड इंगित करें।
3औद्योगिक और उपकरण पैनल
तापमान/आर्द्रता मॉनिटर:कारखानों, गोदामों या ग्रीनहाउस में वास्तविक समय में पर्यावरण डेटा प्रदर्शित करें।
उपकरण की स्थिति के संकेतक:ऑपरेशन के घंटे, उत्पादन की गिनती या वोल्टेज स्तर दिखाएं।
| खरीद आइटम | विवरण |
|---|---|
| न्यूनतम आदेश मात्रा (एमओक्यू) | 50 टुकड़े |
| इकाई मूल्य सीमा | $0.25-$0.40/टुकड़ा |
| अनुकूलन विकल्प | खंड का रंग, सतह का रंग, पिन अंतर और दशमलव बिंदु की स्थिति |
| उत्पादन क्षमता | 15,000 टुकड़े/दिन |
| पैकेजिंग | एंटी-स्टैटिक प्लास्टिक ट्रे + कार्टन |
| वितरण चक्र | स्टॉक मेंः 3-5 दिन; अनुकूलितः 7-12 दिन |
| शिपिंग के तरीके | घरेलू: एक्सप्रेस; निर्यात: समुद्री, हवाई |
गुणवत्ता आश्वासन
कच्चे माल का नियंत्रणःकाले रंग की सतह के लिए उच्च श्रेणी के एलईडी चिप्स और पीसी प्लास्टिक का उपयोग करता है, जिससे स्थायित्व और निरंतर चमक सुनिश्चित होती है।
100% निरीक्षण:प्रत्येक इकाई दोषपूर्ण उत्पादों को समाप्त करने के लिए शिपमेंट से पहले चमक परीक्षण, वोल्टेज परीक्षण और उच्च-निम्न तापमान चक्र परीक्षण से गुजरती है।
वारंटीःगैर-मानवीय क्षति के लिए 2 वर्ष की वारंटी। यदि गुणवत्ता की समस्याएं होती हैं, तो मुफ्त प्रतिस्थापन या धनवापसी प्रदान की जाती है।
पूर्ण अधिकतम रेटिंग्स ((Ta=25oC)
| पैरामीटर | प्रतीक | रेटिंग | इकाई |
| आगे की धारा ((प्रति पासा) | आइपीएम | 20 | mA |
| रिवर्स वोल्टेज ((प्रति पासा) | वीआर | 5 | वी |
| शक्ति विसर्जन (प्रति पासा) | पीएम | 80 | mW |
| परिचालन तापमान सीमा | टॉप | -40~+85 | oC |
| भंडारण तापमान सीमा | Tstg | -40~+85 | oC |
| मिलाप तापमान ((≤3 सेकंड) | थ | 260 | oC |
कोडः पीला हरा- J
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 1.8 | 2.4 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 30 | 40 | एमसीडी | |
| आधे मूल्य के साथ स्पेक्ट्रम | △λ | यदि=10mA | 20 | एनएम | ||
| तरंगदैर्ध्य | Dλ | यदि=10mA | 569 | 574 | एनएम |
कोडःअम्बर/पीला -Y
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 1.8 | 2.5 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 60 | 80 | एमसीडी | |
| आधे मूल्य के साथ स्पेक्ट्रम | △λ | यदि=10mA | 20 | एनएम | ||
| तरंगदैर्ध्य | Dλ | यदि=10mA | 585 | 595 | एनएम |
कोडः नारंगी - एफ
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 1.8 | 2.4 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 60 | 80 | एमसीडी | |
| आधे मूल्य के साथ स्पेक्ट्रम | △λ | यदि=10mA | 20 | एनएम | ||
| तरंगदैर्ध्य | Dλ | यदि=10mA | 600 | 605 | एनएम |
कोडःसुपर ब्राइट रेड-आर
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 1.8 | 2.2 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 50 | 60 | एमसीडी | |
| आधे मूल्य के साथ स्पेक्ट्रम | △λ | यदि=10mA | 20 | एनएम | ||
| तरंगदैर्ध्य | Dλ | यदि=10mA | 630 | 635 | एनएम |
कोडः अल्ट्रा ब्राइट रेड -यूआर
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 1.8 | 2.2 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 80 | 100 | एमसीडी | |
| आधे मूल्य के साथ स्पेक्ट्रम | △λ | यदि=10mA | 20 | एनएम | ||
| तरंगदैर्ध्य | Dλ | यदि=10mA | 625 | 635 | एनएम |
कोडः शुद्ध हरा -जी
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 2.6 | 3.2 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 120 | 180 | एमसीडी | |
| आधे मूल्य के साथ स्पेक्ट्रम | △λ | यदि=10mA | 20 | एनएम | ||
| तरंगदैर्ध्य | Dλ | यदि=10mA | 515 | 525 | एनएम |
कोडः अल्ट्रा ब्राइट ब्लू-बीएच
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 2.8 | 3.2 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 120 | 140 | एमसीडी | |
| आधे मूल्य के साथ स्पेक्ट्रम | △λ | यदि=10mA | 20 | एनएम | ||
| तरंगदैर्ध्य | Dλ | यदि=10mA | 460 | 465 | एनएम |
कोडः अल्ट्रा ब्राइट व्हाइट -WH
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | यदि=10mA | 2.8 | 3.2 | वी | |
| रिवर्स वोल्टेज | वीआर | Ir=10uA | 5 | वी | ||
| चमकदार तीव्रता | चतुर्थ | यदि=10mA | 120 | 140 | एमसीडी | |
| एलईडी रंग तापमान | क | यदि=10mA | 5500 | 20 | 6800 | क |
|
वर्णानुक्रम निर्देशांक
|
एक्स/वाई | यदि=10mA | 0.29,0.32 | 0.30,0.33 | एनएम |
शेन्ज़ेन गुआंगज़िबाओ टेक्नोलॉजी कं, लिमिटेड (ब्रांडः लाइट-बो)2006 में स्थापित, एक कंपनी जो आर एंड डी, निर्माण और ऑप्टोइलेक्ट्रॉनिक्स एलईडी डिस्प्ले की बिक्री को एकीकृत करती है। आईएसओ 9001 2015 गुणवत्ता प्रबंधन प्रणाली प्रमाणित कंपनी।15 से अधिक वर्षों के OEM और ODM अनुभव के साथ .
लाइट बोग्राहकों को लागत कम करने और प्रतिस्पर्धात्मकता बढ़ाने में मदद करने के लिए उच्च गुणवत्ता और कम लागत वाले अनुकूलित समाधान प्रदान करने के लिए प्रतिबद्ध है।
7 सेगमेंट एलईडी डिस्प्ले, अनुकूलित एलईडी डिस्प्ले, संख्यात्मक एलईडी डिस्प्ले, डॉट मैट्रिक्स एलईडी डिस्प्ले,व्यापक रूप से घरेलू उपकरणों,तापमान संकेतक, आर्द्रता संकेतक, रेफ्रिजरेटर नियंत्रक,थर्नस्टैट्स संकेतक,हीटिंग और कूलिंग नियंत्रण आदि के लिए उपयोग किया जाता है।
FAQ ((अक्सर पूछे जाने वाले प्रश्न)
Q1 क्या आप व्यापारिक कंपनी या निर्माता हैं?
एकः हम ऑप्टोइलेक्ट्रॉनिक एलईडी डिस्प्ले में 20 से अधिक वर्षों के अनुभव के साथ मूल निर्माता हैं।
Q2 आपके मुख्य उत्पाद क्या हैं?
A: हमारे मुख्य उत्पादों में 7 सेगमेंट एलईडी डिस्प्ले, एसएमडी एलईडी डिस्प्ले, डॉट मैट्रिक्स एलईडी डिस्प्ले, तीर एलईडी डिस्प्ले, कस्टम डिजाइन एलईडी डिस्प्ले, एलईडी लाइट बार, थ्रू होल एलईडी, एसएमडी एलईडी, एलईडी बैकलाइट,आदि।.
Q3 आपका MOQ क्या है?
एकः हमारे MOQ 1000 पीसी है, हम भी हमारे MOQ से कम मात्रा के साथ नमूना आदेश और छोटे आदेश स्वीकार कर सकते हैं।
Q4 आदेश देने से पहले, मैं परीक्षण के लिए कुछ नमूने प्राप्त कर सकते हैं
एकः हाँ. हम आपके परीक्षण के लिए 5-10 निः शुल्क नमूने प्रदान कर सकते हैं, लेकिन माल ढुलाई की लागत ग्राहक द्वारा वहन की जाएगी.
Q5 आपका डिलीवरी का समय कितना है
एकः प्रसव के समयःके बारे में 10-20 दिनों; आदेश मात्रा और कच्चे माल के अनुसार. यदि आप तत्काल आदेश है, और हम स्टॉक में कच्चे माल है,
हम 7-10 दिनों के भीतर इसे तैयार करने के लिए हमारी उत्पादन योजना को समायोजित कर सकते हैं।
Q6 आपके भुगतान की शर्तें क्या हैं?
एकः हम बैंक हस्तांतरण,टी/टी,वेस्टर्न यूनियन और पेपैल को स्वीकार करते हैं। भुगतान विधियों के विवरण पर बातचीत की जा सकती है।
Q7 क्या आप मुझे एफओबी कीमतें उद्धृत कर सकते हैं
एकः हाँ. हम आपको इनकोटर्म EXW, एफओबी, सीआईएफ, डीडीपी के आधार पर कीमतें उद्धृत कर सकते हैं.
Q8 मैं आपका कैटलॉग और मूल्य सूची कैसे प्राप्त कर सकता हूँ?
उत्तर: हाँ. कृपया हमें अपना ईमेल पता बताएं या हमारी सूची और मूल्य सूची के लिए सीधे वेबसाइट से हमसे संपर्क करें.
Q9 क्या मैं कीमतों पर बातचीत कर सकता हूँ?
उत्तर: हाँ, हम थोक आदेशों के लिए छूट पर विचार कर सकते हैं।
Q10 शिपिंग शुल्क कितना होगा?
उत्तर: यह आपके शिपमेंट के आकार और शिपिंग के तरीके पर निर्भर करता है।
हम आपके अनुरोध के अनुसार आप के लिए शुल्क की पेशकश करेंगे.
Q11 क्या आप कस्टम डिजाइन उत्पाद कर सकते हैं
एकः हाँ, OEM&ODM सेवा उपलब्ध हैं. हम अपनी आवश्यकताओं के अनुसार आकार, एलईडी रंग और कार्यात्मक आइकन अनुकूलित कर सकते हैं.
Q12 यदि मैं अपना डिज़ाइन भेजता हूँ, तो क्या आप इसे केवल मेरे लिए बना सकते हैं, और इसे किसी और को नहीं दिखाएंगे
उत्तर: हां, हम आपकी अनुमति के बिना इसे दूसरों को नहीं दिखाएंगे और न ही बेचेंगे।
Q13 अनुकूलित उत्पादों के लिए नमूना नेतृत्व समय क्या होगा
एकः नमूने लीड समय के बारे में 20-25 कार्य दिवसों के बाद मोल्ड लागत और ग्राहकों से मोल्ड ड्राइंग अनुमोदन प्राप्त होगा।
प्र14 शिपिंग के तरीके क्या हैं?
एकः हम आम तौर पर डीएचएल, फेडेक्स, यूपीएस, ईएमएस, वायु, समुद्र आदि द्वारा माल भेजते हैं, आप अपने लिए सबसे अच्छा अन्य तरीका चुन सकते हैं।
Q15 आप अपने उत्पादों की गुणवत्ता कैसे सुनिश्चित करते हैं?
A: हम ISO 9001 QMS प्रमाणित निर्माता हैं जिनके पास 20 से अधिक वर्षों का अनुभव है, हम शिपमेंट से पहले अपने सभी उत्पादों के लिए दो बार 100% प्रतिशत परीक्षण करते हैं।
