0.32 इंच (8.2 मिमी) 7-सेगमेंट एलईडी डिस्प्ले, अल्ट्रा ब्राइट व्हाइट, रेफ्रिजरेटर और घरेलू उपकरण नियंत्रण के लिए कॉमन एनोड

0.32-इंच (8.2 मिमी) 7-सेगमेंट एलईडी डिस्प्ले, अल्ट्रा ब्राइट व्हाइट, रेफ्रिजरेटर और घरेलू उपकरण नियंत्रण के लिए कॉमन एनोड

उत्पाद अवलोकन

यह कॉम्पैक्ट 7-सेगमेंट एलईडी डिस्प्ले घरेलू इलेक्ट्रॉनिक उपकरणों में स्पष्ट, ऊर्जा-कुशल संख्यात्मक रीडआउट के लिए इंजीनियर किया गया है—जिसमें 0.32-इंच (8.2 मिमी) अंक ऊंचाई और स्थान-बचत बाहरी आयाम (33.6×18.5×9 मिमी) हैं। मानक उपकरण सर्किट (जैसे, रेफ्रिजरेटर नियंत्रक, तापमान नियामक) में निर्बाध एकीकरण के लिए कॉमन एनोड के रूप में कॉन्फ़िगर किया गया, यह एक विशेष पीले रंग के डिफ्यूज्ड एपॉक्सी + काले सतह के माध्यम से ज्वलंत अल्ट्रा ब्राइट व्हाइट उत्सर्जन (80-100mcd तीव्रता) प्रदान करता है, जिसमें सुरक्षात्मक फिल्म डिज़ाइन है। पीला डिफ्यूज्ड लेयर सेगमेंट में समान प्रकाश वितरण (X/Y अनुपात: 0.29-0.31) सुनिश्चित करता है, जबकि काली सतह चकाचौंध को कम करती है और फिल्म असेंबली के दौरान खरोंच से बचाती है। दक्षता (2.8-3.2V/LED फॉरवर्ड वोल्टेज, 5-10mA/LED फॉरवर्ड करंट) और स्थायित्व (स्थिर प्रदर्शन, लंबा जीवनकाल) के लिए अनुकूलित, यह 6 अतिरिक्त उत्सर्जन रंगों (लाल, नीला, हरा, एम्बर, पीला, नारंगी) और बहु-रंग अनुकूलन का समर्थन करता है—जो इसे रेफ्रिजरेटर, कूलिंग/हीटिंग नियंत्रण और इंस्ट्रूमेंट पैनल के लिए एक बहुमुखी समाधान बनाता है।

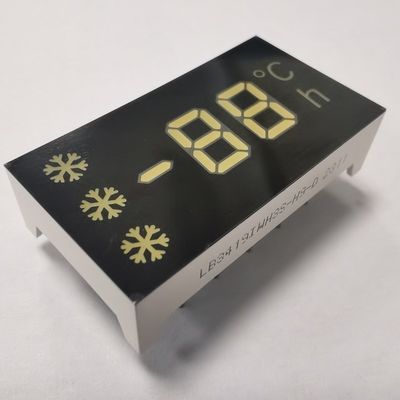

मुख्य छवि



मुख्य विनिर्देश

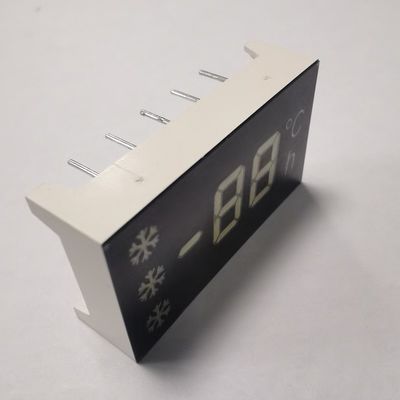

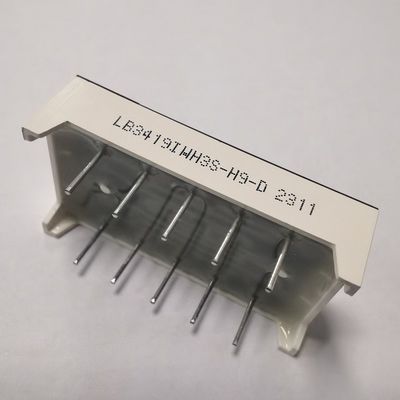

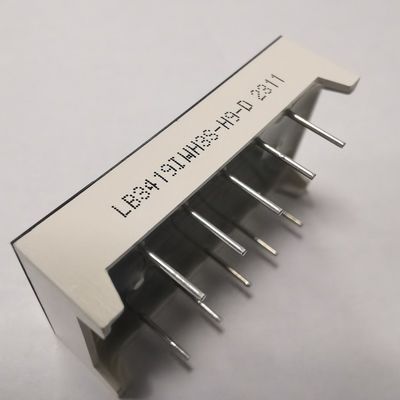

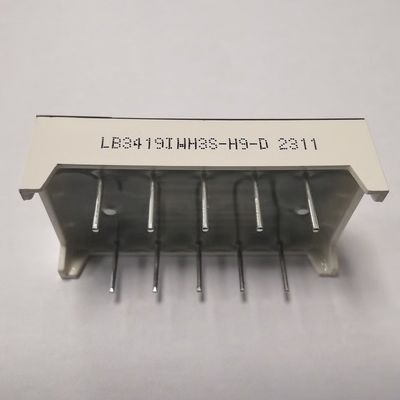

विस्तृत छवि



मुख्य उत्पाद विशेषताएं

1. उपकरण नियंत्रण के लिए अनुकूलित दृश्यता

पीला डिफ्यूज्ड एपॉक्सी:सेगमेंट में "हॉटस्पॉट" को खत्म करता है, यह सुनिश्चित करता है कि प्रत्येक अंक (0-9) समान रूप से चमकता है—सटीक मान जैसे रेफ्रिजरेटर तापमान (उदाहरण के लिए, "5°C"), हीटिंग कंट्रोल सेटिंग्स (उदाहरण के लिए, "22°C"), या डिजिटल संकेतक मेट्रिक्स (उदाहरण के लिए, "60% आर्द्रता") पढ़ने के लिए महत्वपूर्ण।

काली सतह एंटी-ग्लेयर डिज़ाइन:रसोई की रोशनी या धूप से प्रतिबिंब को कम करता है, जिससे अंक तेज रहते हैं, यहां तक कि ऑफ-सेंटर कोणों से देखने पर भी (उदाहरण के लिए, उपयोगकर्ता पास में खड़े होकर रेफ्रिजरेटर का तापमान जांच रहा है)।

अल्ट्रा ब्राइट व्हाइट उत्सर्जन (80-100mcd):दृश्यता और आराम के बीच संतुलन बनाता है—डिवाइस के अंदरूनी हिस्सों (उदाहरण के लिए, रेफ्रिजरेटर डिब्बों) में बाहर निकलने के लिए पर्याप्त उज्ज्वल, आंखों पर कठोर हुए बिना।

2. 24/7 संचालन के लिए ऊर्जा दक्षता

अत्यधिक कम करंट (5-10mA/LED):ऊर्जा खपत को कम करता है, जिससे यह उन उपकरणों के लिए आदर्श है जो नॉनस्टॉप चलते हैं (उदाहरण के लिए, हमेशा चालू रहने वाले रेफ्रिजरेटर नियंत्रक, 24/7 हीटिंग/कूलिंग सिस्टम)। पर्यावरण के अनुकूल उपकरण मानकों के साथ संरेखित होता है और उपयोगकर्ताओं के लिए दीर्घकालिक बिजली लागत को कम करता है।

2.8-3.2V/LED फॉरवर्ड वोल्टेज:घरेलू इलेक्ट्रॉनिक्स में मानक बिजली आपूर्ति के साथ संगत, कस्टम वोल्टेज नियामकों की आवश्यकता को समाप्त करता है और निर्माताओं के लिए सर्किट डिज़ाइन को सरल बनाता है।

3. टिकाऊ और एकीकृत करने में आसान

स्थिर प्रदर्शन और लंबा जीवनकाल:उच्च गुणवत्ता वाले एलईडी चिप्स और टिकाऊ एपॉक्सी के साथ बनाया गया है ताकि तापमान में उतार-चढ़ाव का प्रतिरोध किया जा सके (रेफ्रिजरेटर के लिए महत्वपूर्ण, जो ठंडे अंदरूनी हिस्सों और गर्म रसोई हवा के बीच चक्रण करते हैं) और दैनिक टूट-फूट—वर्षों तक लगातार कार्यक्षमता सुनिश्चित करना।

लगातार समान सेगमेंट:समय के साथ चमक स्थिरता बनाए रखता है, कम गुणवत्ता वाले डिस्प्ले में आम "फीका सेगमेंट" समस्या से बचता है—लंबे सेवा चक्र वाले उपकरणों के लिए आवश्यक (उदाहरण के लिए, रेफ्रिजरेटर, जो आमतौर पर 10+ वर्ष तक चलते हैं)।

बिना किसी परेशानी के माउंटिंग:पीसीबी पर सीधे स्थापना और मानक सॉकेट के साथ संगतता के लिए डिज़ाइन किया गया है, एक कॉम्पैक्ट 33.6×18.5×9 मिमी प्रोफाइल के साथ जो स्लिम उपकरण नियंत्रण पैनल (उदाहरण के लिए, रेफ्रिजरेटर का फ्रंट या हीटिंग यूनिट का साइड) में फिट बैठता है।

4. बहुमुखी प्रतिभा और अनुपालन

बहु-रंग और OEM/ODM लचीलापन:अल्ट्रा ब्राइट व्हाइट से परे, 6 अतिरिक्त रंग ब्रांडों को उपकरण सौंदर्यशास्त्र से मेल खाने देते हैं—उदाहरण के लिए, "त्रुटि" अलर्ट के लिए लाल (उदाहरण के लिए, रेफ्रिजरेटर का दरवाजा खुला छोड़ दिया गया), "सामान्य स्थिति" के लिए हरा (उदाहरण के लिए, हीटिंग "चालू"), या गर्म, परिवेश डिस्प्ले के लिए एम्बर। OEM/ODM समर्थन अंक आकार, पैकेज आयाम, या चमक के लिए अनुकूलन को सक्षम बनाता है, जो विशिष्ट उपकरण डिजाइनों के अनुरूप है।

RoHS निर्देश-अनुपालक:प्रतिबंधित पदार्थों से मुक्त, घरेलू इलेक्ट्रॉनिक्स के लिए वैश्विक नियमों के साथ अनुपालन सुनिश्चित करना—यूरोपीय संघ, उत्तरी अमेरिका या एशिया जैसे प्रमुख बाजारों में निर्यात करने में कोई बाधा नहीं है।

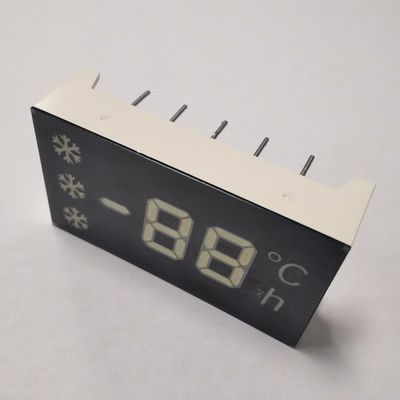

अनुप्रयोग छवि



अनुप्रयोग

कॉम्पैक्ट, विश्वसनीय संख्यात्मक डिस्प्ले की आवश्यकता वाले घरेलू इलेक्ट्रॉनिक उपकरणों के लिए अनुकूलित:

रेफ्रिजरेटर नियंत्रक/संकेतक:आंतरिक तापमान (उदाहरण के लिए, फ्रिज के लिए "5°C", फ्रीजर के लिए "-18°C"), दरवाजा-खुला अलर्ट (उदाहरण के लिए, "OPEN"), या बर्फ बनाने की मोड स्थिति दिखाना।

कूलिंग/हीटिंग नियंत्रण:थर्मोस्टैट सेटिंग्स (उदाहरण के लिए, एसी के लिए "24°C", हीटर के लिए "20°C"), पंखे की गति के स्तर (उदाहरण के लिए, "03"), या टाइमर अवधि (उदाहरण के लिए, 2 घंटे के संचालन के लिए "120") प्रदर्शित करना।

इंस्ट्रूमेंट पैनल:औद्योगिक गेज (दबाव, आर्द्रता) या छोटे घरेलू उपकरण डिस्प्ले (उदाहरण के लिए, मिनी डीह्यूमिडिफायर, पोर्टेबल एसी यूनिट)।

डिजिटल संकेतक:बैटरी चार्जर (चार्ज प्रतिशत, उदाहरण के लिए, "80%"), स्मार्ट सॉकेट (बिजली का उपयोग, उदाहरण के लिए, "150W"), या खाद्य थर्मामीटर (उदाहरण के लिए, सुरक्षित खाना पकाने के लिए "60°C")।

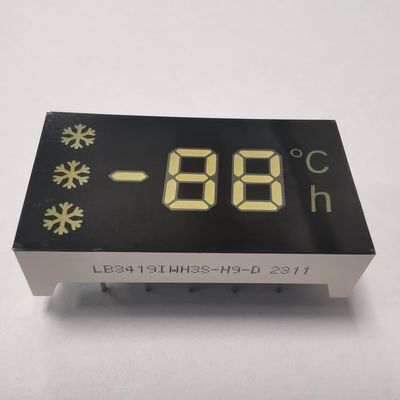

अनुप्रयोग परिदृश्य छवि



इस 7-सेगमेंट डिस्प्ले को क्यों चुनें?

यह 0.32-इंच एलईडी डिस्प्ले अपने उपकरण-केंद्रित डिज़ाइन और दक्षता के लिए अलग है:

पीला डिफ्यूज्ड एपॉक्सी और एंटी-ग्लेयर ब्लैक सतह रोजमर्रा के रसोई वातावरण में स्पष्ट पठनीयता सुनिश्चित करते हैं, जबकि सुरक्षात्मक फिल्म स्थायित्व जोड़ती है।

अत्यधिक कम करंट ऑपरेशन इसे रेफ्रिजरेटर जैसे 24/7 उपकरणों के लिए आदर्श बनाता है, जो ऊर्जा-बचत रुझानों के साथ संरेखित होता है। कॉमन एनोड ध्रुवता और आईसी संगतता मौजूदा उपकरण सर्किट में एकीकरण को सरल बनाती है, जिससे निर्माताओं के लिए आर एंड डी लागत कम होती है। OEM/ODM समर्थन और बहु-रंग विकल्प ब्रांडों को अपने उत्पाद के अद्वितीय डिज़ाइन के लिए डिस्प्ले को अनुकूलित करने देते हैं, जिससे बाजार की अपील बढ़ती है।

रेफ्रिजरेटर, कूलिंग/हीटिंग नियंत्रण, या छोटे घरेलू उपकरण बनाने वाले निर्माताओं के लिए—जहां स्थान, दक्षता और विश्वसनीयता मायने रखती है—यह डिस्प्ले लगातार प्रदर्शन और उपयोगकर्ता-केंद्रित मूल्य प्रदान करता है।
