| ब्रांड नाम: | LIGHT-BO |
| मॉडल संख्या: | LB40361LY0B |
| एमओक्यू: | 1000 |
| कीमत: | Negotiate |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 20000 पीसी/दिन |
इंस्ट्रूमेंट पैनल के लिए 4-अंकीय कॉमन एनोड 7-सेगमेंट एलईडी डिस्प्ले
उत्पाद अवलोकन
लाइट-बो का यह 4-अंकीय कॉमन एनोड 7-सेगमेंट एलईडी डिस्प्ले इंस्ट्रूमेंट पैनल, डिजिटल इंडिकेटर और होम एप्लायंस कंट्रोल सिस्टम के लिए अनुकूलित एक औद्योगिक-ग्रेड समाधान है। उच्च-कंट्रास्ट पीले-सेगमेंट-ऑन-ब्लैक-सरफेस डिज़ाइन, 100-120mcd चमकदार तीव्रता और संतुलित X/Y अनुपात (0.29-0.31) की विशेषता के साथ, यह तापमान, आर्द्रता, गति और उपकरण दोष कोड के स्पष्ट, समान संख्यात्मक रीडिंग प्रदान करता है।
प्रति दिन 30,000 पीसी/दिन की उत्पादन क्षमता, 10-15 दिन की डिलीवरी और 1000-पीस MOQ के साथ, यह इंस्ट्रूमेंट और एप्लायंस आपूर्तिकर्ताओं की उच्च-मात्रा निर्माण आवश्यकताओं को पूरा करता है। डिस्प्ले मल्टी-कलर उत्सर्जन विकल्पों का समर्थन करता है, तेज़ गर्मी अपव्यय और कम बिजली की खपत प्रदान करता है, और RoHS अनुरूप है - औद्योगिक उपकरणों और घरेलू इलेक्ट्रॉनिक्स में 24/7 स्थिर संचालन के लिए आदर्श।
मुख्य तकनीकी विनिर्देश
| श्रेणी | पैरामीटर | विशिष्टता (इंस्ट्रूमेंट पैनल-अनुकूलित) |
|---|---|---|
| मूल डिज़ाइन | ब्रांड का नाम | लाइट-बो |
| प्रकार | मानक | |
| डिस्प्ले प्रकार | 4-अंकीय 7-सेगमेंट एलईडी डिस्प्ले | |
| ध्रुवता | कॉमन एनोड | |
| सेगमेंट/सतह खत्म | काली सतह पर पीले खंड | |
| X/Y अनुपात | 0.29-0.31 | |
| ऑप्टिकल प्रदर्शन | चमकदार तीव्रता | 100-120 mcd/LED |
| उत्सर्जक रंग | लाल, नीला, पीला हरा, शुद्ध हरा, सफेद, एम्बर, नारंगी, पीला | |
| विद्युत पैरामीटर | फॉरवर्ड वोल्टेज (VF) | 2.8-3.3V/LED |
| फॉरवर्ड करंट | 10-15mA/LED (101-5mA से सही) | |
| पावर गुण | उच्च चमकदार तीव्रता, कम बिजली की खपत, बेहद कम करंट | |
| गुणवत्ता और स्थायित्व | मुख्य लाभ | तेज़ गर्मी अपव्यय, स्थिर प्रदर्शन, निरंतर समान खंड, आसान असेंबली, आईसी संगत |
| अनुपालन | RoHS अनुरूप | |
| आदेश और रसद | न्यूनतम आदेश मात्रा (MOQ) | 1000 टुकड़े |
| व्यापार अवधि | EXW | |
| भुगतान की शर्तें | टी/टी, डब्ल्यूयू | |
| उत्पत्ति का स्थान | गुआंग्डोंग, चीन (मुख्यभूमि) | |
| उत्पादन क्षमता | 30,000 पीसी/दिन | |
| पैकिंग | ईपीई + कार्टन (एंटी-स्टैटिक, शॉकप्रूफ) | |
| डिलीवरी की तारीख | 10-15 दिन | |
| परिवहन के साधन | महासागर, वायु, भूमि |
मुख्य विशेषताएं (इंस्ट्रूमेंट पैनल-अनुकूलित)
1. सटीक पैरामीटर रीडआउट के लिए उच्च-कंट्रास्ट दृश्यता
पीले खंड + काली सतह कंट्रास्ट: परिवेशी प्रकाश चकाचौंध (फैक्ट्री ओवरहेड लैंप, होम रूम लाइटिंग) को खत्म करता है और 4-अंकीय मान (जैसे, "0250" rpm, "25.50" °C, "E123" त्रुटि कोड) को 1-3 मीटर पर स्पष्ट और पढ़ने में आसान बनाता है।
100-120mcd उच्च चमकदार तीव्रता: अत्यधिक बिजली की खपत के बिना उज्ज्वल, आंखों के अनुकूल रोशनी प्रदान करता है, जो इंस्ट्रूमेंट पैनल डेटा के निकट-रेंज देखने के लिए एकदम सही है।
निरंतर समान खंड: सभी खंडों में ≤5% चमक भिन्नता अंकों के विरूपण को रोकती है, जो औद्योगिक तापमान संकेतकों में "25.0°C" बनाम "250°C" जैसे सटीक मानों को अलग करने के लिए महत्वपूर्ण है।
2. औद्योगिक-ग्रेड स्थायित्व और थर्मल स्थिरता
तेज़ गर्मी अपव्यय: गर्मी प्रतिरोधी एपॉक्सी सामग्री और अनुकूलित सर्किट डिज़ाइन के साथ इंजीनियर, यह लंबे समय तक 24/7 संचालन के दौरान ज़्यादा गरम होने से रोकता है - उच्च-शक्ति वाले औद्योगिक उपकरणों और तंग बाड़े वाले स्थानों वाले घरेलू उपकरणों के लिए आदर्श।
कम बिजली की खपत और बेहद कम करंट: 10-15mA फॉरवर्ड करंट बैटरी से चलने वाले पोर्टेबल उपकरणों के लिए ऊर्जा उपयोग को कम करता है और एसी-संचालित उपकरणों के लिए स्टैंडबाय पावर ड्रा को कम करता है, जिससे परिचालन लागत कम होती है।
परिवर्तनीय वातावरण में स्थिर प्रदर्शन: मशीनरी संचालन से तापमान में उतार-चढ़ाव (-10°C से 60°C) और मामूली कंपन का सामना करता है, जिससे औद्योगिक कार्यशालाओं या आवासीय सेटिंग्स में कोई झिलमिलाहट या खंड विफलता नहीं होती है।
3. निर्माता के अनुकूल आसान एकीकरण और उच्च दक्षता
कॉमन एनोड आईसी संगतता: इंस्ट्रूमेंट पैनल में व्यापक रूप से उपयोग किए जाने वाले मुख्यधारा के ड्राइवर आईसी (जैसे, MAX7219, HT1621, TM1637) और माइक्रोकंट्रोलर (Arduino, ESP32, PLC) के साथ निर्बाध रूप से काम करता है। वास्तविक समय डेटा डिस्प्ले, थ्रेसहोल्ड अलर्ट और पैरामीटर कैलिब्रेशन के लिए सर्किट डिज़ाइन को सरल बनाता है।
उच्च उत्पादन क्षमता और समय पर डिलीवरी: 30,000 पीसी/दिन का आउटपुट और 10-15 दिन की डिलीवरी बड़े पैमाने पर इंस्ट्रूमेंट और होम एप्लायंस निर्माण के लिए तंग प्रोजेक्ट टाइमलाइन को पूरा करते हैं, जबकि EXW व्यापार शर्तें वैश्विक ग्राहकों के लिए लचीले रसद विकल्प प्रदान करती हैं।
आसान असेंबली: मानकीकृत थ्रू-होल/एसएमटी पिनआउट डिज़ाइन स्वचालित उत्पादन लाइनों का समर्थन करता है, जिससे निर्माताओं के लिए असेंबली का समय और श्रम लागत कम होती है।
4. कार्यात्मक विभेदन के लिए बहु-रंग बहुमुखी प्रतिभा
वैकल्पिक उत्सर्जक रंग विभिन्न अनुप्रयोग परिदृश्यों में लक्षित उपयोग को सक्षम करते हैं:
लाल: ओवर-लिमिट अलार्म के लिए उच्च-दृश्यता
शुद्ध हरा: सामान्य/इष्टतम स्थिति संकेत
एम्बर: होम एप्लायंस टाइमर के लिए गर्म टोन
नीला: प्रीमियम स्मार्ट होम डिवाइस पैनल के लिए आधुनिक सौंदर्यशास्त्र
अनुप्रयोग
यह डिस्प्ले इंस्ट्रूमेंट पैनल और मल्टी-सिनेरियो डिजिटल रीडआउट सिस्टम के लिए बनाया गया है:
औद्योगिक उपकरण: तापमान/आर्द्रता संकेतक, प्रक्रिया नियंत्रण उपकरण, मोटर गति मॉनिटर, परीक्षण और मापने वाले उपकरण।
होम इलेक्ट्रॉनिक्स: सेट-टॉप बॉक्स चैनल/वॉल्यूम डिस्प्ले, स्मार्ट एप्लायंस कंट्रोल पैनल, डिजिटल टाइमर, जलवायु नियंत्रक।
सामान्य डिजिटल संकेतक: बैटरी स्तर मॉनिटर, पोर्टेबल पर्यावरणीय सेंसर, फिटनेस उपकरण डेटा रीडआउट।

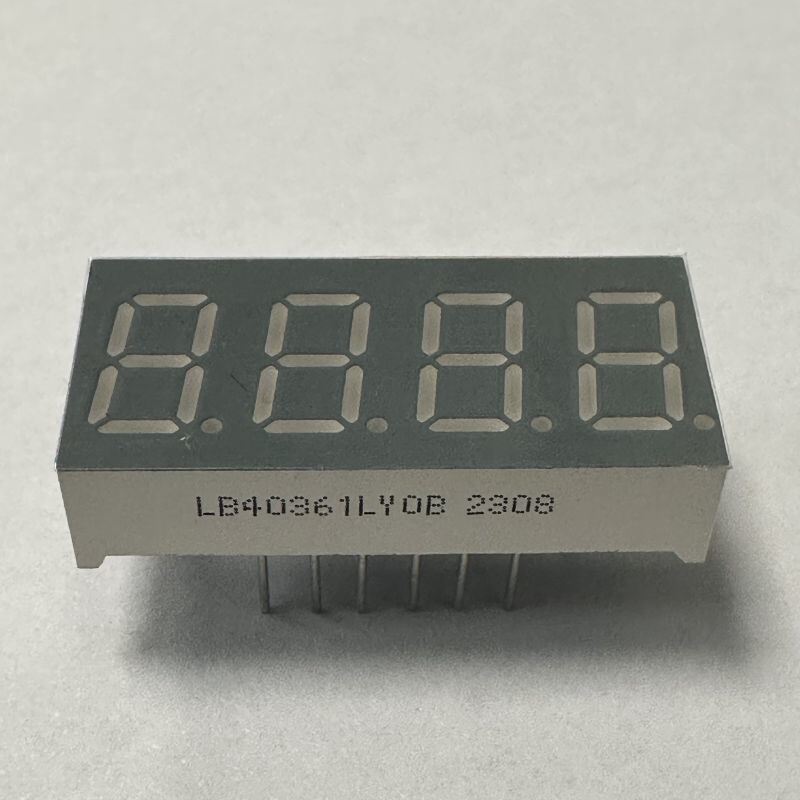

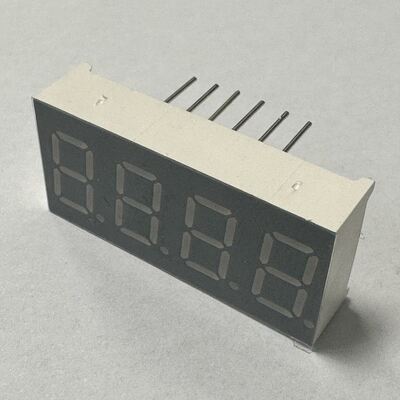

उत्पाद छवि
पूर्ण अधिकतम रेटिंग (Ta=25ºC)
| पैरामीटर | प्रतीक | रेटिंग | इकाई |
| फॉरवर्ड करंट (प्रति पासा) | Ipm | 20 | mA |
| रिवर्स वोल्टेज (प्रति पासा) | Vr | 5 | V |
| पावर डिसिपेशन (प्रति पासा) | Pm | 80 | mW |
| ऑपरेटिंग तापमान रेंज | Topr | -40~+85 | ºC |
| भंडारण तापमान रेंज | Tstg | -40~+85 | ºC |
| सोल्डर तापमान (≤3 सेकंड) | Th | 260 | ºC |
कोड: पीला हरा- जे
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.4 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 30 | 40 | mcd | |
| स्पेक्ट्रम आधे मूल्य का | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 569 | 574 | nm |
कोड: एम्बर/पीला -वाई
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.5 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 60 | 80 | mcd | |
| स्पेक्ट्रम आधे मूल्य का | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 585 | 595 | nm |
कोड: नारंगी -एफ
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.4 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 60 | 80 | mcd | |
| स्पेक्ट्रम आधे मूल्य का | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 600 | 605 | nm |
कोड: सुपर ब्राइट रेड -आर
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 50 | 60 | mcd | |
| स्पेक्ट्रम आधे मूल्य का | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 630 | 635 | nm |
कोड: अल्ट्रा ब्राइट रेड -यूआर
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 1.8 | 2.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 80 | 100 | mcd | |
| स्पेक्ट्रम आधे मूल्य का | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 625 | 635 | nm |
कोड: शुद्ध हरा -जी
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 2.6 | 3.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 120 | 180 | mcd | |
| स्पेक्ट्रम आधे मूल्य का | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 515 | 525 | nm |
कोड: अल्ट्रा ब्राइट ब्लू -बीएच
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 2.8 | 3.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 120 | 140 | mcd | |
| स्पेक्ट्रम आधे मूल्य का | △λ | If=10mA | 20 | nm | ||
| तरंग दैर्ध्य | Dλ | If=10mA | 460 | 465 | nm |
कोड: अल्ट्रा ब्राइट व्हाइट -डब्ल्यूएच
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम | टाइप | अधिकतम | इकाई |
| फॉरवर्ड वोल्टेज | Vf | If=10mA | 2.8 | 3.2 | V | |
| रिवर्स वोल्टेज | Vr | Ir=10uA | 5 | V | ||
| चमकदार तीव्रता | Iv | If=10mA | 120 | 140 | mcd | |
| एलईडी रंग तापमान | K | If=10mA | 5500 | 20 | 6800 | K |
|
रंग निर्देशांक
|
X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
शेन्ज़ेन गुआंगज़िबाओ टेक्नोलॉजी को., लिमिटेड। (ब्रांड: लाइट-बो)2006 में स्थापित, एक कंपनी जो ऑप्टोइलेक्ट्रॉनिक्स एलईडी डिस्प्ले के अनुसंधान एवं विकास, निर्माण और बिक्री को एकीकृत करती है। आईएसओ 9001 2015 गुणवत्ता प्रबंधन प्रणाली प्रमाणित कंपनी। 15 से अधिक वर्षों के OEM और ODM अनुभव के साथ।
लाइट बोग्राहकों को लागत कम करने और प्रतिस्पर्धात्मकता बढ़ाने में मदद करने के लिए उच्च गुणवत्ता वाले और कम लागत वाले अनुकूलित समाधान प्रदान करने के लिए प्रतिबद्ध है।
7 सेगमेंट एलईडी डिस्प्ले, अनुकूलित एलईडी डिस्प्ले, न्यूमेरिक एलईडी डिस्प्ले, डॉट मैट्रिक्स एलईडी डिस्प्ले,घरेलू उपकरणों, तापमान संकेतकों, आर्द्रता संकेतकों, रेफ्रिजरेटर नियंत्रक, थर्मोस्टैट्स संकेतक, हीटिंग और कूलिंग नियंत्रण आदि के लिए व्यापक रूप से उपयोग किया जाता है।
