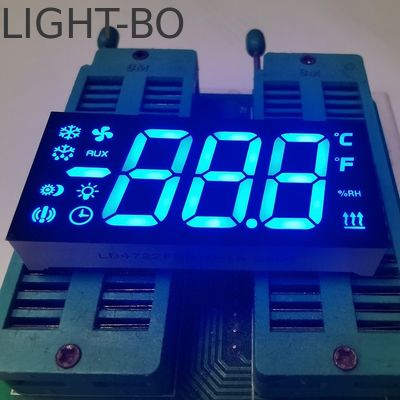

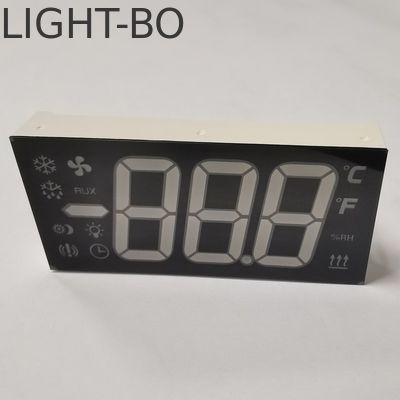

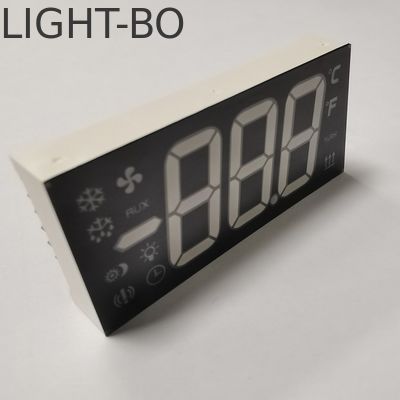

रेफ्रिजरेटर नियंत्रक के लिए कस्टम 3 अंक 7 खंड एलईडी डिस्प्ले अल्ट्रा ब्लू कॉमन एनोड

उत्पाद का वर्णन

रेफ्रिजरेटर नियंत्रक के लिए अल्ट्रा उज्ज्वल नीला ट्रिपल डिजिट 7 सेगमेंट एलईडी डिस्प्ले आम एनोड

• चरित्र की ऊंचाईः 17 मिमी (0.67 इंच)

• बाहरी आयामः 47 x 22 x 8 मिमी

• ध्रुवीयता: आम एनोड

• उत्सर्जक रंगः अल्ट्रा उज्ज्वल नीला

• तरंगदैर्ध्य:460-465

• प्रकाश की तीव्रता: 80-100mcd

• आगे का वोल्टेजः 2.8-3.3V/LED

• आगे का करंटः 5-10mA/LED

• उत्सर्जक रंगःलाल, नीले, हरे, सफेद, एम्बर, पीले और नारंगी रंग में उपलब्ध है,बहुरंगी

रंगः शुद्ध हरा

• पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=20mA	2.5		3.0	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA		5		वी
  चमकदार तीव्रता	चतुर्थ	यदि=20mA	120		160	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	λ	यदि=20mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=20mA	515		525	एनएम

• कोडः पीला हरा- J/JU

• पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.4	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	30		40	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	569		573	एनएम

• कोडःअम्बर/पीला -Y

• पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.4	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	50		60	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	585		595	एनएम

• कोडः नारंगी - एफ

• पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.4	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	50		60	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	600		605	एनएम

• कोडःसुपर ब्राइट रेड-आर

• पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	50		60	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	630		635	एनएम

• कोडः अल्ट्रा ब्राइट रेड -यूआर

• पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	1.8		2.2	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	90		100	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	620		625	एनएम

• कोडः अल्ट्रा ब्राइट ब्लू-बीएच

• पैरामीटर	प्रतीक	स्थिति	मिन	प्रकार	अधिकतम	इकाई
  आगे का वोल्टेज	Vf	यदि=10mA	2.6		3.0	वी
  रिवर्स वोल्टेज	वीआर	Ir=10uA	5			वी
  चमकदार तीव्रता	चतुर्थ	यदि=10mA	100		120	एमसीडी
  आधे मूल्य के साथ स्पेक्ट्रम	△λ	यदि=10mA		20		एनएम
  तरंगदैर्ध्य	Dλ	यदि=10mA	460		470	एनएम




• पूर्ण अधिकतम रेटिंग्स ((Ta=25°C)

• पैरामीटर	प्रतीक	रेटिंग	इकाई
  आगे की धारा ((प्रति पासा)	आइपीएम	20	mA
  रिवर्स वोल्टेज ((प्रति पासा)	वीआर	5	वी
  शक्ति विसर्जन (प्रति पासा)	पीएम	80	mW
  परिचालन तापमान सीमा	टॉप	-40~+120	°C
  भंडारण तापमान सीमा	Tstg	-40~+120	°C
  मिलाप तापमान ((3 सेकंड)	थ	260	°C

सेगमेंट एलईडी डिस्प्ले का अनुप्रयोग

व्यापक रूप से लिफ्ट स्थिति संकेतक, लिफ्ट मंजिल संकेतक और डिस्प्ले स्क्रीन, चलती संकेत,संदेश के लिए उपयोग किया जाता है

बोर्ड, घरेलू उपकरण आदि।

​
